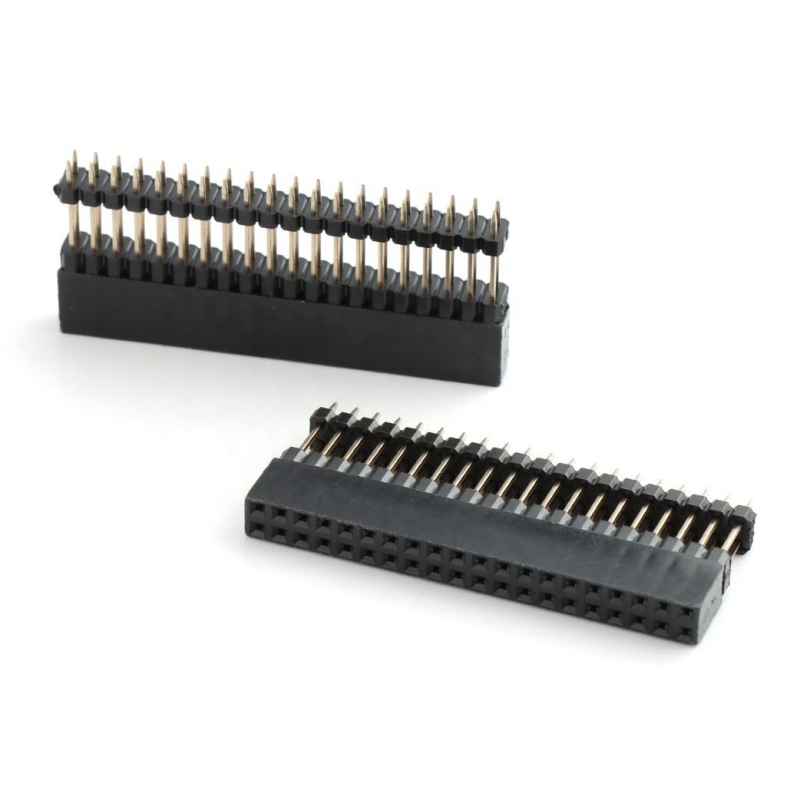

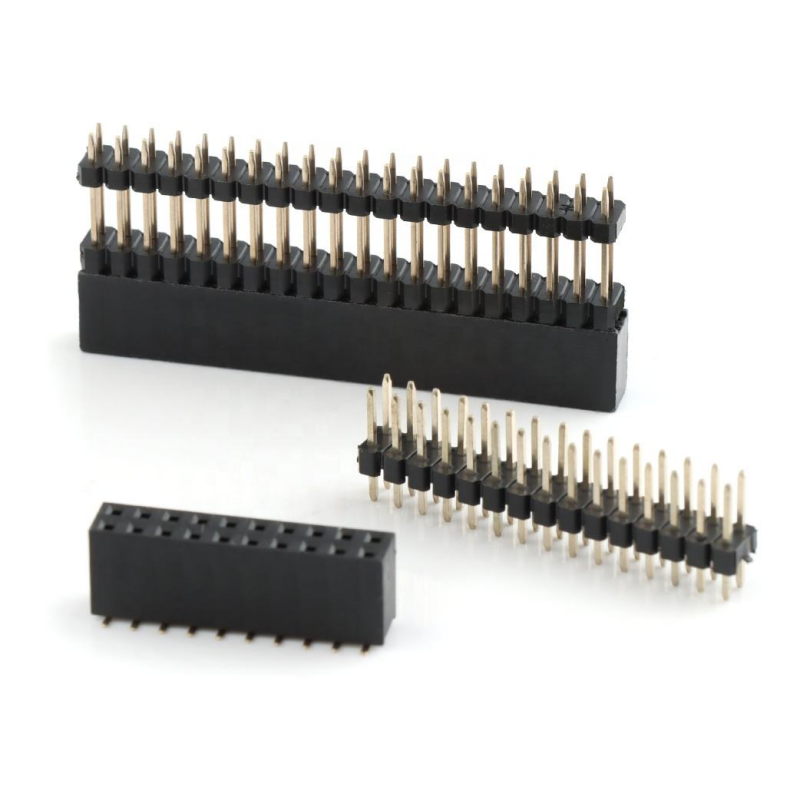

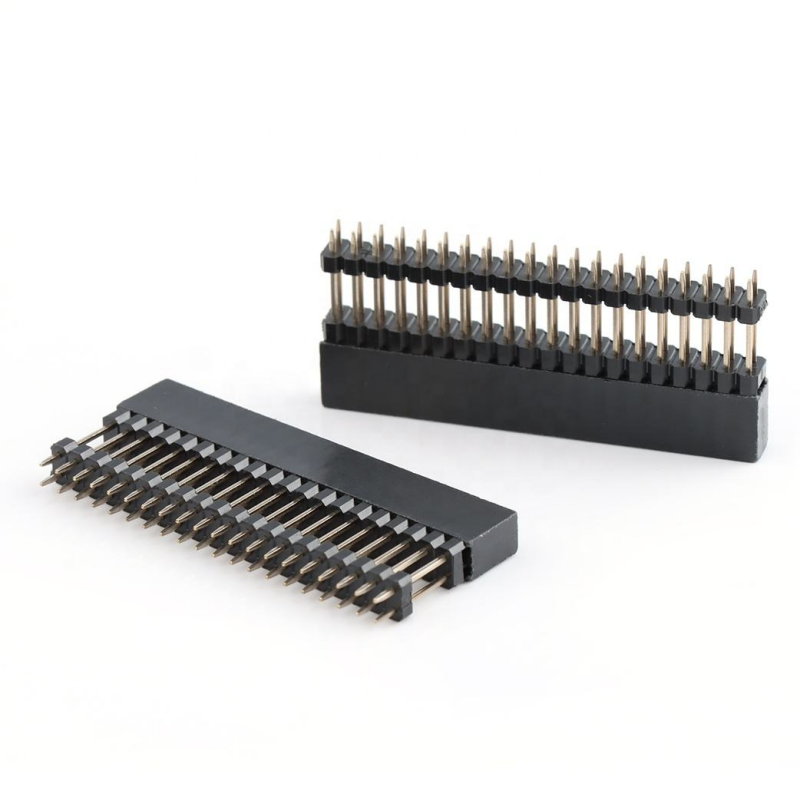

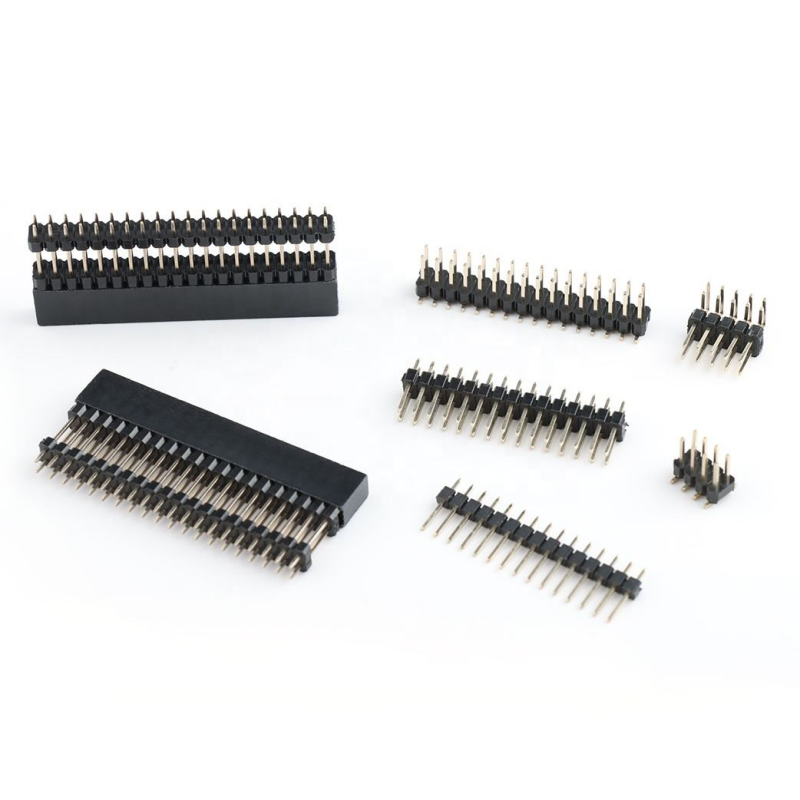

Dual Row 2.54mm Pitch Pin Header Connector Heightening 220pins Straight Stacking Header 0.1 Inch Pin Header Wanita

Sorotan

• Badan tumpukan tinggi, ruang bebas vertikal ekstra untuk tata letak tumpukan komponen di atas kapal
• Standar 2,54 mm (0,1") pitch double-row 2×20P, sepenuhnya kompatibel dengan headers pin pria 0,1 inci
• Desain vertikal lurus melalui lubang, retensi mekanis yang kuat untuk plug-unplug berulang
• Isolator tahan api UL94-V-0, sesuai dengan RoHS, mendukung pilihan tin / pematangan emas selektif
• Tinggi tumpukan yang dapat disesuaikan, panjang pin dan ketebalan plating untuk proyek industri & prototipe

Pin headers adalah konektor logam kaku yang dilas ke papan sirkuit dan menempel untuk menerima koneksi dari soket wanita.,setara perempuan juga cukup umum, dan kami menyebutnya sebagai kepala wanita (FH) atau konektor header.
Pitch:1.27mm/2.0mm/2.54mm
Bahan: Bahan Isolator: PA6T/PBT
Bahan kontak: Kuningan/Fosfor Perunggu
Bentuk: melengkung/lurus
Pin:2-40Pin

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

1. Dua baris 2×20P (40 kontak), 2,54 mm / 0,1 inci standar pitch, interoperable dengan off-the-shelf 0,1 ′′ kepala pin laki-laki
2. Perumahan isolasi yang lebih tinggi, peningkatan ruang kosong tumpukan untuk menghindari tabrakan komponen antara PCB yang ditumpuk
3. Konstruksi lubang tembus vertikal lurus; posisi stabil selama pengelasan gelombang
4. Soket kontak wanita dengan beban pegas, kekuatan pegangan yang konsisten untuk mencegah koneksi intermiten
5. Rumah PA6T / PBT hitam, ketahanan api UL94-V-0, kisaran suhu operasi yang luas
6. Berbagai pilihan plating: timah murni, flash emas selektif atas dasar nikel untuk persyaratan siklus hidup yang berbeda
7. RoHS & REACH sesuai, tersedia untuk pengaturan dimensi OEM (panjang pin, tinggi tumpukan, jumlah pin)

Keuntungan Produk

1. Keuntungan tumpukan yang lebih tinggi: Mengatasi masalah gangguan ketika komponen tinggi dipasang pada PCB yang tumpang tindih; tidak perlu memodifikasi tata letak PCB.
2. Kemampuan bergantian: Toleransi dimensi pitch 2,54 mm yang ketat, langsung berpasangan dengan kepala pin pria generik 0,1 inci dari vendor utama.
3. Keandalan mekanik: Pengelasan melalui lubang memberikan ketahanan tarik jauh lebih kuat daripada header SMT, cocok untuk perangkat di bawah pukulan & getaran.
4. Solusi plating yang fleksibel biaya: Emas selektif hanya pada area kontak kawin menyeimbangkan umur layanan dan biaya BOM, bukan plating emas permukaan penuh yang mahal.
5. Fleksibilitas teknik: Mendukung modifikasi pada ketinggian tumpukan, panjang ekor pin, dan jumlah pin untuk adaptasi proyek yang cepat.

Aplikasi

• Papan kontrol tertanam & modul pengontrol industri
• IoT gateway, unit pengambilalihan sensor
• Perisai ekspansi komputer single-board, platform pengembangan prototipe
• Peralatan otomatisasi, instrumen uji & pengukuran
• Elektronik konsumen, modul pemasangan catu daya
• Peralatan bantu medis, papan perifer komunikasi

Opsi kustomisasi

1. Konfirmasi bagian perkawinan: Harus sesuai dengan pitch 2,54 mm dari kepala pin jantan baris ganda; verifikasi ukuran persegi pin dan kedalaman perkawinan.
2. Perencanaan ketinggian tumpukan: Ukur komponen tertinggi pada PCB bawah, pilih ketinggian perumahan yang cukup tinggi untuk mencegah tabrakan fisik.
3. Pemasangan: Ini adalah jenis lubang tembus; pastikan jejak PCB cocok dengan tata letak bantalan lubang tembus. Jangan gunakan untuk jalur perakitan SMT saja.
4. Pilihan plating: plating timah untuk koneksi statis dengan siklus kawin rendah; emas selektif untuk sering plug-in atau lingkungan industri yang lembab.
5. Derating arus: Derate arus per-pin di bawah sinyal multi-densitas tinggi & aplikasi campuran daya.
6. Permintaan khusus: Jika standar 2×20 tidak cocok, kami dapat memotong atau membentuk varian pin-count lainnya.
