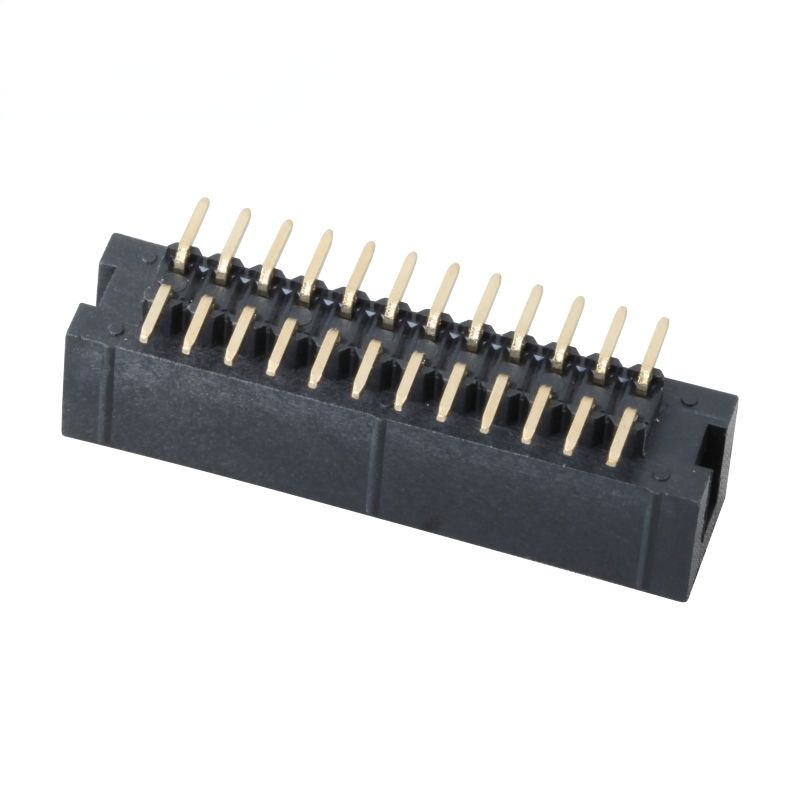

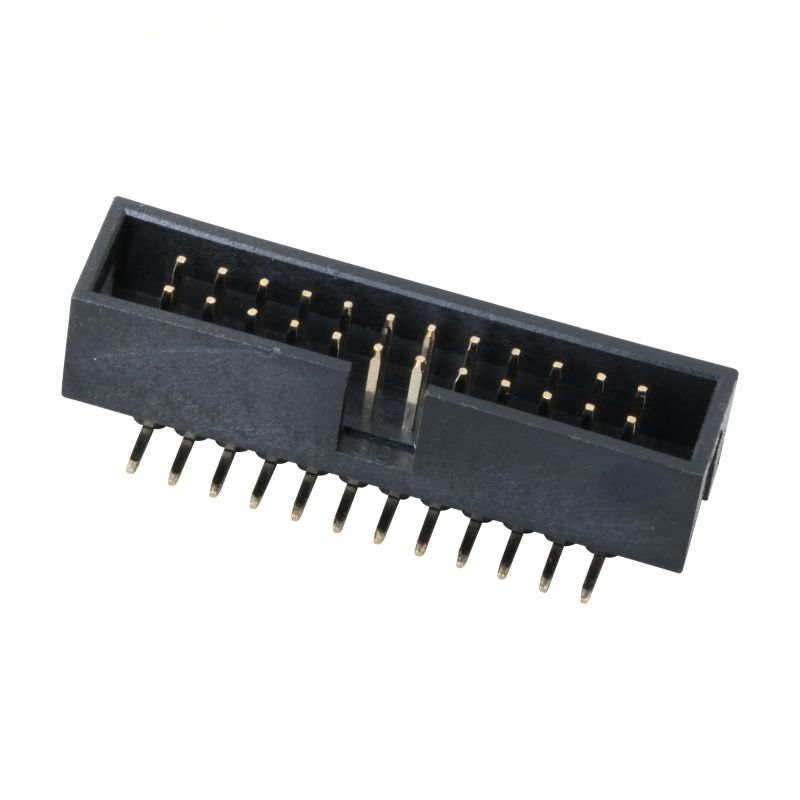

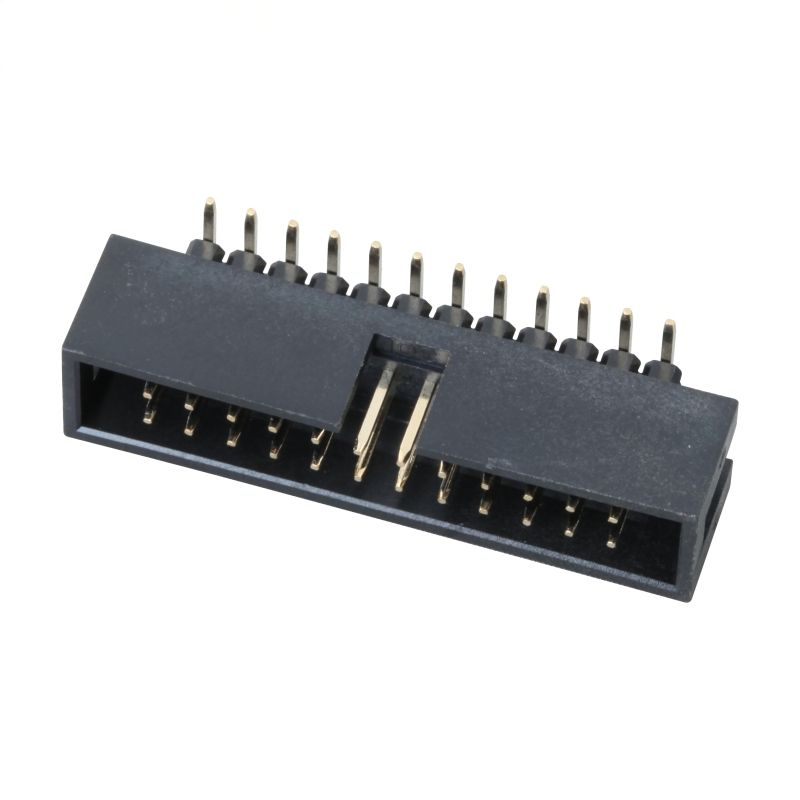

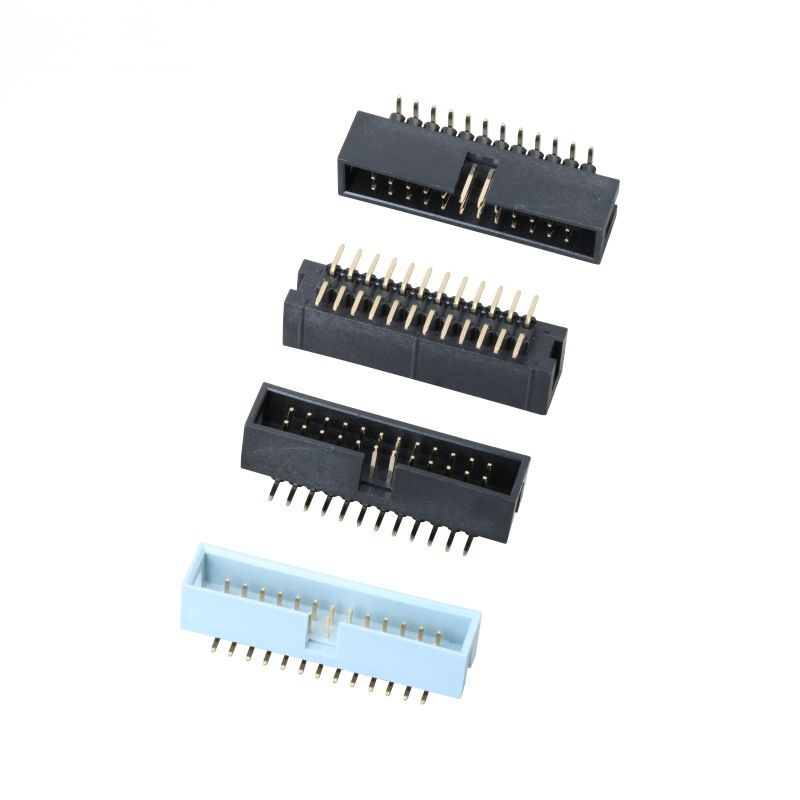

2.54-2xnPLB-H=8.8-SMT=10.5-SS Header Kotak 2.54mm 3.0AMP Komponen Elektronik

Sorotan

• 2.54 mm standar pitch double-row SMT box header, total tinggi H=8.8 mm, total profil PCB 10,5 mm, struktur penguatan stainless steel (SS) untuk anti-deformasi
• 3.0 Satu nilai kontinu per pin, 0,64 mm kontak kuningan persegi, pilihan emas / timah-over-nikel plating untuk sinyal-kritis atau biaya-sensitif PCBA
• Rumah kain lapis terpolarisasi mencegah perkawinan terbalik; jejak pick-and-place yang dioptimalkan untuk perakitan aliran balik SMT bervolume tinggi
• Insulator PA6T suhu tinggi UL94V-0, RoHS-REACH sesuai, pin count konfigurasi 6P-64P untuk kabel-to-board / board-to-board interconnection

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

1. Kerangka kain sarung yang diperkuat dengan stainless steel tahan terhadap distorsi rumah selama pemasangan dan getaran medan
2. SMT permukaan-mount terminasi, disesuaikan untuk pita-dan-reel auto-penempatan; tidak perlu melalui-liang pengeboran pada PCB
3. Kunci polarisasi built-in menghilangkan risiko penyisipan terbalik, menghindari kerusakan sirkuit yang disebabkan oleh mis-matching
4. 0.64 mm kontak kuningan persegi memberikan kekuatan kontak yang stabil; beberapa pilihan plating (flash emas, 3 μ ′′ emas, timah-nikel) tersedia
5. Isolator PA6T UL94V-0 suhu tinggi tahan terhadap tekanan termal reflow bebas timbal
6. Rentang pin-count modular: 6P ~ 64P dual-row, mendukung kustomisasi pin-number OEM
7. Opsi yang sesuai dengan RoHS & REACH, rendah halogen tersedia untuk proyek industri & medis

Keuntungan Produk

1. Perkuat baja tahan karat SS: Dibandingkan dengan header kotak plastik biasa, kinerja anti-pusing dan anti-kejut meningkat untuk perangkat industri yang rentan terhadap getaran, mengurangi risiko retak perlengkapan selama pick-and-place.
2. Tinggi total 10,5 mm yang tepat: Mencocokkan persyaratan ruang kosong mekanis dari banyak sistem IDC 2,54 mm lama; penggantian drop-in untuk header kotak pasar utama tanpa desain ulang PCB.
3. Kinerja listrik yang seimbang: 3 Rating per-pin mencakup baik sinyal dan jalur listrik daya rendah;pilihan plating fleksibel mengurangi biaya BOM untuk skenario non-kecepatan tinggi sementara mendukung plating emas untuk sirkuit sinyal keandalan tinggi.
4. Geometri yang dioptimalkan SMT: jejak solder yang stabil mengurangi risiko tomb-stoning dalam produksi massal; tape-and-reel packing langsung memberi makan mesin SMT, mengurangi biaya tenaga kerja manual.
5. Dukungan sampel cepat: Jumlah pin khusus dan ketebalan plating dapat diambil dalam waktu singkat untuk validasi teknik.

Aplikasi

• Papan kontrol industri, modul periferal PLC
• Gateway IoT, modul akuisisi sensor
• Peralatan elektronik bantu medis
• Smart home control mainboard
• Instrumen pengujian dan pengukuran PCBA
• Interkoneksi kabel-ke-board internal terminal komunikasi
• Koneksi sinyal peralatan otomatisasi

Opsi kustomisasi

1. Konfirmasi jumlah pin yang diperlukan: baris ganda, total pin dari 6P-64P; tentukan nomor pin yang tepat saat mengajukan pertanyaan.
2. Pilihan pelapis:
   • Tin-Nickel: sirkuit sinyal tujuan umum yang dioptimalkan biaya, lingkungan kelembaban normal
   • 3 μ′′ emas di atas Nikel: lebih disukai untuk kondisi getaran, suhu tinggi atau umur panjang
3. Pemeriksaan mekanis: periksa jarak jarak 10,5 mm dari total tinggi di dalam kandang Anda; pastikan pasangan kawin adalah soket kabel pita IDC standar 2,54 mm.
4. Pemasangan: pilih Tape&Reel untuk SMT otomatis; Tray/Tube untuk prototipe batch kecil.
5. Persyaratan khusus: beri tahu kami jika bahan rendah halogen atau bahan kelas medis diperlukan.
