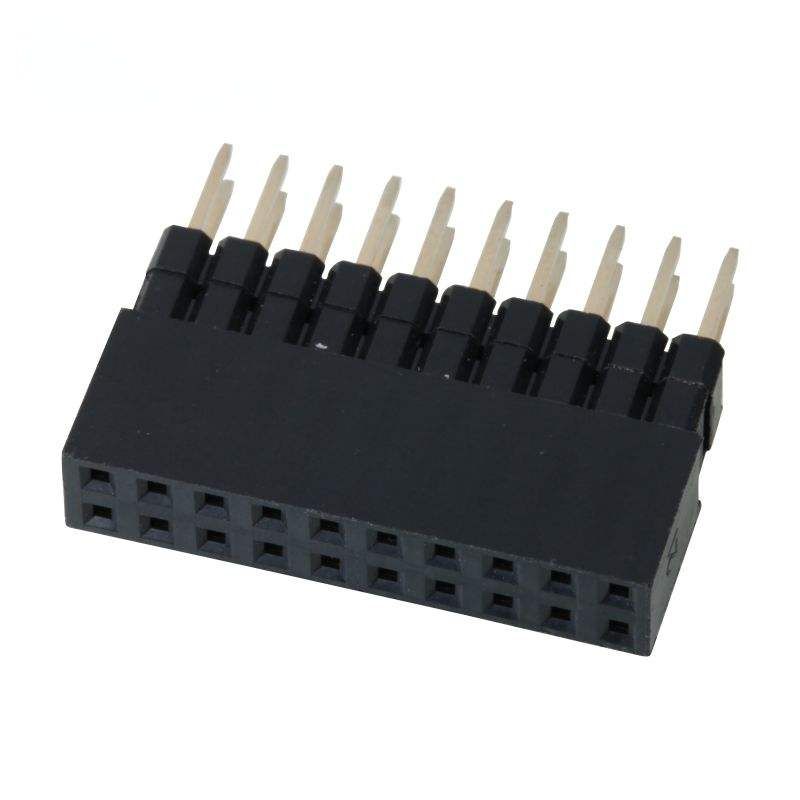

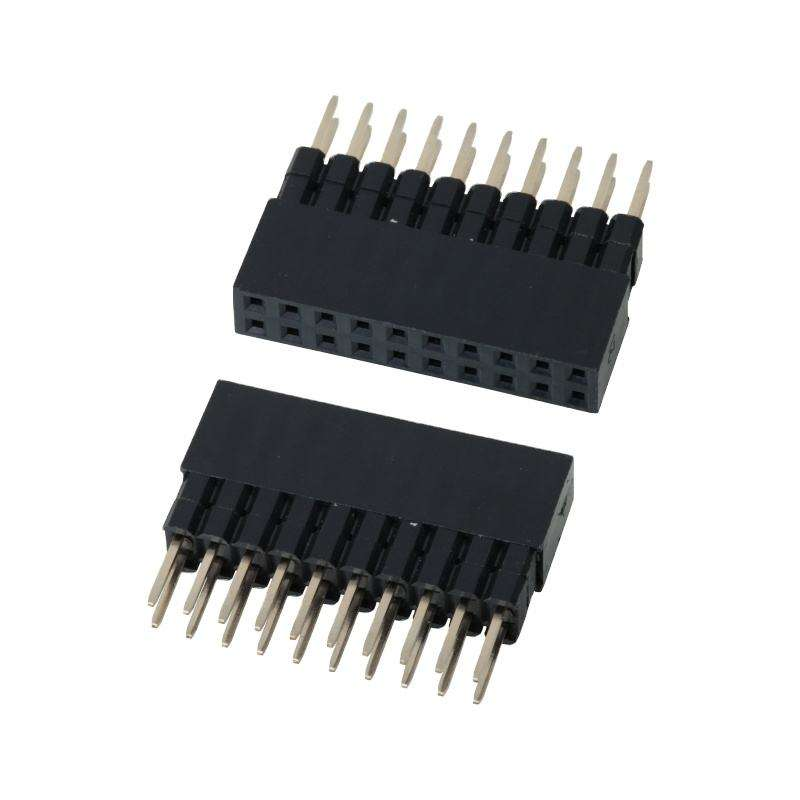

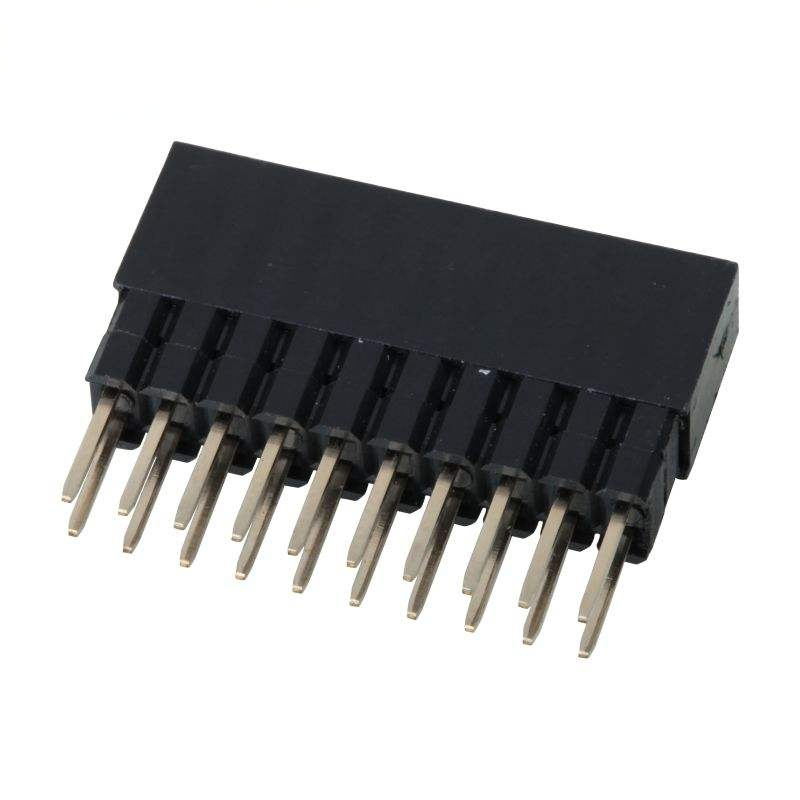

2.54mm,0.64x0.4SQ Pitch Connector Double Rows Female Pin Header Connector

Sorotan

• standar 2,54 mm pitch double-row wadah wanita,0.64×0,4 mm kontak persegiuntuk perkawinan yang tepat dengan header pin jantan yang cocok
• Isolator suhu tinggi UL94V-0, mendukung SMT reflow & through-hole assembly, sesuai dengan RoHS & REACH
• Opsi plating fleksibel: flash emas / 3μ"-30μ" emas di atas nikel, memenuhi persyaratan tingkat sinyal & arus sedang
• Jumlah pin yang dapat disesuaikan (2×2P sampai 2×40P), kemasan pita dan gulungan / nampan / besar untuk produksi massal
• Resistensi kontak rendah, integritas sinyal yang stabil untuk interkoneksi PCB-ke-PCB industri, IoT dan tertanam

Deskripsi Produk

Parameter Mekanis Umum

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

1. Tata letak baris ganda, pitch 2,54 mm (0,100"), dimensi kontak persegi 0,64 × 0,4 mm untuk penyelarasan pin-mating yang akurat
2. Rumah termoplastik UL94V-0 suhu tinggi, tahan terhadap kejut termal aliran balik
3. Kontak fosfor-perunggu / kuningan, plating emas / timah yang dapat disesuaikan pada area perpaduan & pengemasan
4. Berbagai pilihan pin-count: 2×2P sampai 2×40P; orientasi vertikal / sudut kanan tersedia
5. Mendukung mode SMT tape-and-reel pick-and-place, tray dan bulk packing
6. RoHS-compliant, memenuhi syarat untuk aplikasi elektronik konsumen, industri dan IoT

Keuntungan Produk

1. 0.64×0,4 mm kontak persegi: Dibandingkan dengan kepala wanita lubang bulat biasa, kontak persegi memberikan area kontak yang lebih besar, resistensi kontak yang lebih rendah dan kinerja anti-getaran yang lebih baik untuk peralatan yang rentan terhadap getaran.
2. Perangkat dual-kompatibel: Mendukung pengelasan manual melalui lubang dan produksi massal pita dan gulungan SMT; satu seri bagian mencakup fase prototipe dan produksi massal.
3. Solusi pelapis fleksibel: Insinyur dapat memilih tin-plating untuk proyek-proyek yang sensitif terhadap biaya atau ketebalan emas tertentu untuk kontak sinyal yang sangat andal, menghindari pemborosan biaya over-spek.
4. Penyesuaian pin-count full-range: 2×2P-2×40P mencakup sebagian besar skenario interkoneksi board-to-board tertanam, dengan lead-time pendek untuk bagian standar.
5. Kinerja termal yang stabil: UL94V-0 rumah suhu tinggi mengurangi risiko peleburan rumah selama pengelasan kembali, menurunkan tingkat penolakan perakitan.

Aplikasi

• Papan induk kontrol industri & modul sensor
• Gerbang IoT, perangkat keras pengontrol rumah pintar
• Papan pengembangan tertanam, peralatan pengujian & pengukuran
• Modul elektronik bantu medis
• Elektronik bantu interior mobil
• Elektronik konsumen, unit pasokan listrik

Opsi kustomisasi

1. Konfirmasi pitch: Harus cocok kawin jantan pin header pitch =2.54 mm, dimensi kontak 0,64 × 0,4 mm persegi.
2. Konfirmasi pin-count: Hitung total sinyal sirkuit; format baris ganda = posisi 2 × N.
3. Pilih jenis pemasangan:
   • SMT: memilih kemasan pita dan gulungan untuk mesin pick-and-place
   • Through-hole: pilih bulk/tray untuk pengelasan manual
4. Orientasi: vertikal untuk papan tumpukan; sudut kanan untuk interkoneksi papan arah samping.
5. Pilihan pelapis:
   • Pin non-sinyal yang sensitif terhadap biaya: Tin-plated
   • Jalur sinyal/lingkungan getaran: dilapisi emas (konfirmasi persyaratan ketebalan Au)
6. Lingkungan operasi: Jika bekerja di bawah suhu > 85 °C, pilih versi PA6T.
7. Unduh lembar data & jejak PCB kami untuk impor perpustakaan sebelum tata letak PCB.
