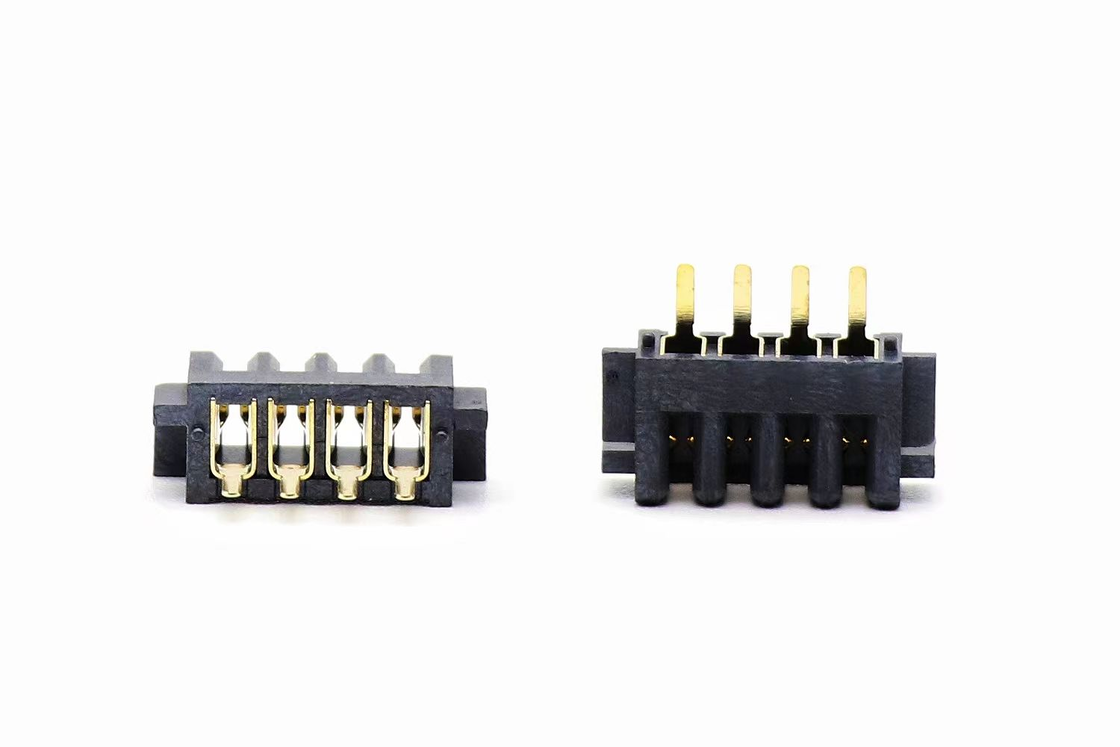

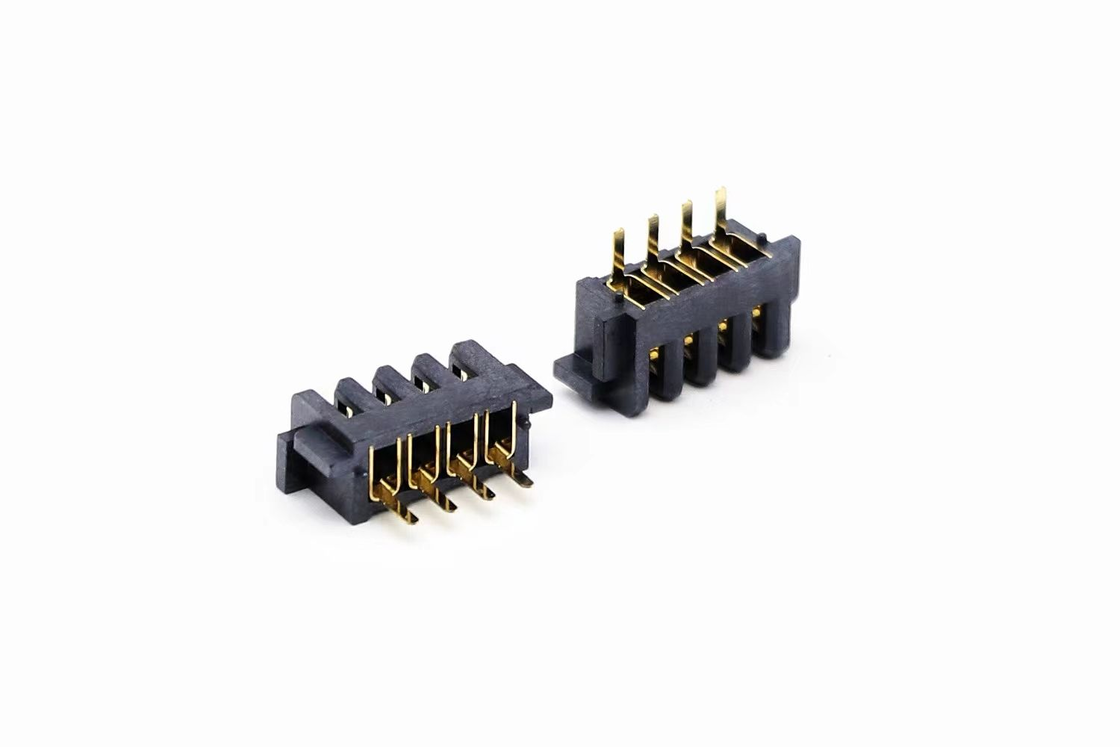

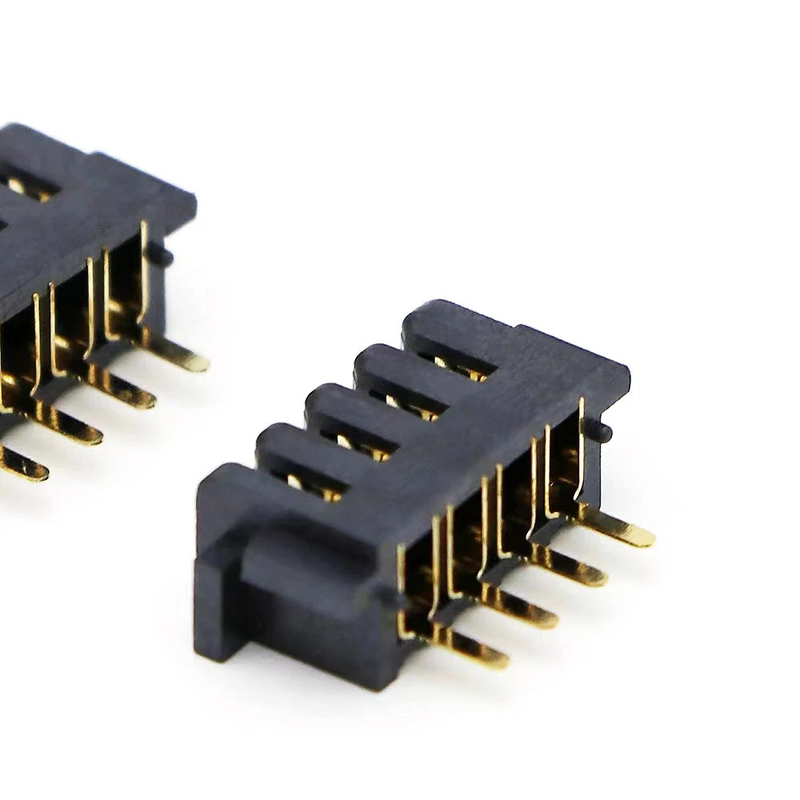

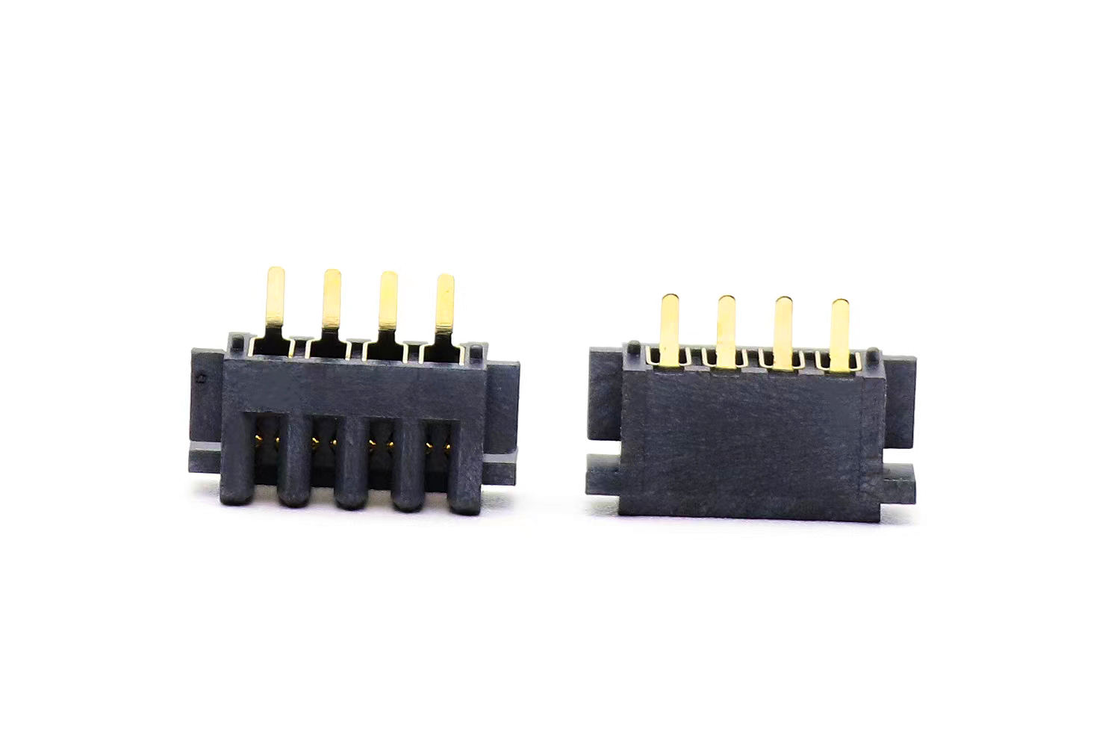

2.5mm Pitch Battery Connector Wanita Plated Emas 4P

Sorotan

Kompak 2.5 mm pitch 4-posisi SMT baterai wanita soket, emas-dilapisi kontak fosfor-perunggu, tahan kontak rendah, anti-oksidasi, hingga 5000 siklus kawin.Dioptimalkan untuk modul baterai lithium-ion yang memberikan daya + sensasi suhu/sinyal pada ruang PCB kompak. RoHS-compliant, mendukung perakitan aliran balik SMT standar, tersedia untuk kustomisasi OEM / ODM.

Deskripsi Produk

Karakteristik Material & Listrik

Panduan Lingkungan & Pemanasan

Fitur Produk

• 2.5 mm pitch center-to-center, wadah wanita 4-pin, pemasangan SMT PCB
• Kontak pegas fosfor-perunggu dengan plating emas: ketahanan kontak rendah, anti-korosi & anti-oksidasi
• Struktur kontak balok pegas: kekuatan kontak yang stabil, tahan getaran & pukulan
• Isolator tahan api UL94-V0, ketahanan panas soldering reflow yang sangat baik
• Hingga 5000 siklus kawin untuk skenario plug-unplug yang sering
• RoHS sesuai; tinggi pin disesuaikan, ketebalan plating emas & pilihan kunci polarisasi
• Jarak hemat ruang, sangat cocok untuk tata letak PCB baterai yang kompak

Keuntungan Produk

1. Keandalan kontak berlapis emas: Hindari drift oksidasi; resistensi kontak tetap stabil bahkan setelah ribuan sisipan, mengurangi kehilangan daya & risiko hot-spot dibandingkan alternatif tin-dilapisi.
2. Geometri balok pegas yang dioptimalkan: Tekanan pegas yang konsisten terhadap terminal induk baterai; kinerja anti-getaran yang baik untuk peralatan portabel & bergerak, tidak ada penurunan daya intermiten.
3. Ramah manufaktur: Konsistensi dimensi yang ketat untuk produksi massal SMT bervolume tinggi; tingkat pengelasan yang cacat rendah.
4. Fleksibilitas desain: Mendukung modifikasi pada ketinggian kontak, ketebalan emas, dan menambahkan kunci polarisasi; turnaround sampel cepat untuk validasi proyek.
5. Biaya kompetitif: Pasokan langsung pabrik, kinerja setara dengan rekan merek terkenal dengan total biaya kepemilikan yang lebih baik untuk pesanan massal.

Aplikasi

• Elektronik konsumen portabel: terminal genggam, peralatan POS, scanner
• Paket baterai lithium-ion: modul baterai multi-sel dengan sinyal sensor suhu
• Perangkat keras rumah pintar: kunci pintar, perangkat medis portabel
• Instrumen industri portabel, perekam data
• Daya bantu robot, unit baterai perifer drone
• Perangkat IoT portabel & kecil bertenaga baterai

Opsi kustomisasi

1. Logika Pin Count: 4P untuk pengiriman daya simultan + suhu baterai / sinyal keseimbangan; pilih 2P hanya untuk daya murni tanpa sinyal sensing.
2. Opsi plating emas: Pilih versi berlapis emas jika perangkat bekerja di lingkungan lembab / semprotan garam atau membutuhkan perkawinan yang sering; alternatif berlapis timah tersedia untuk proyek konektivitas statis yang sensitif terhadap biaya.
3. Catatan tata letak PCB: Simpan cukup ruang di sekitar rumah konektor; ikutilah kurva suhu aliran kembali yang direkomendasikan untuk mencegah deformasi plastik.
4. Periksa pasangan kawin: Memverifikasi ukuran kontak baterai jantan, tinggi, dan ketinggian sebelum menyelesaikan desain; perpaduan merek campuran dapat menyebabkan keterlibatan yang tidak lengkap.
5. Derating saat ini: Derat 30 % arus di lingkungan kerja suhu tinggi (> 60 °C) untuk keandalan jangka panjang.
