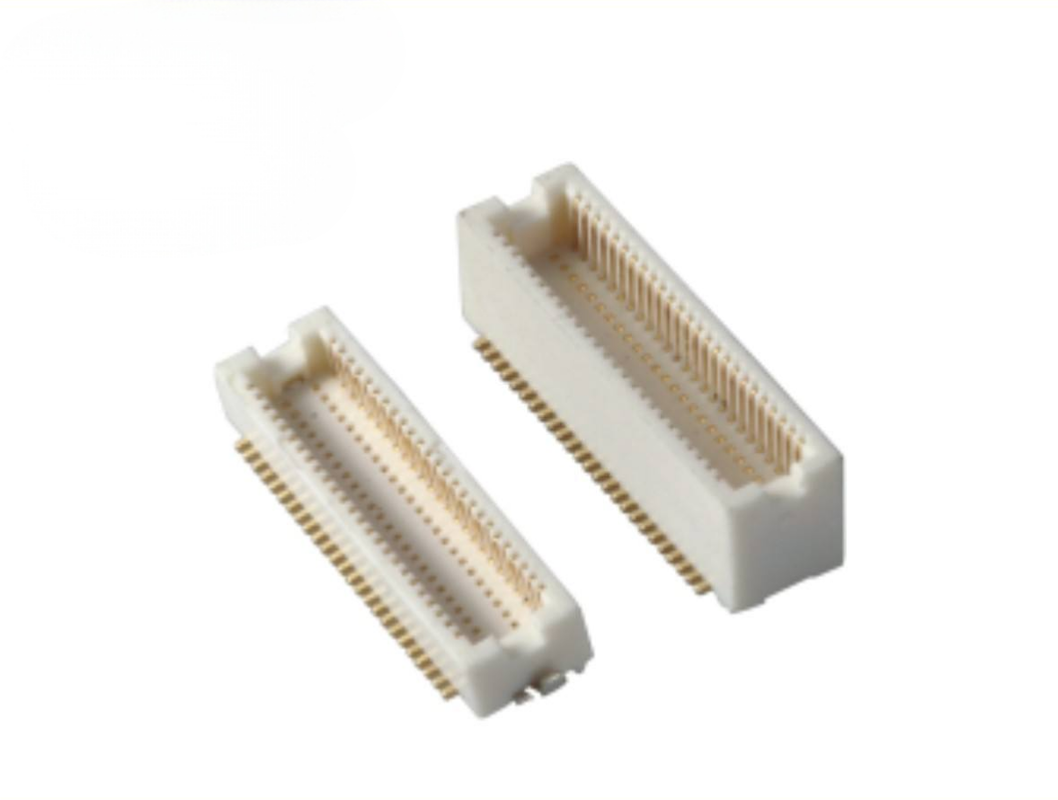

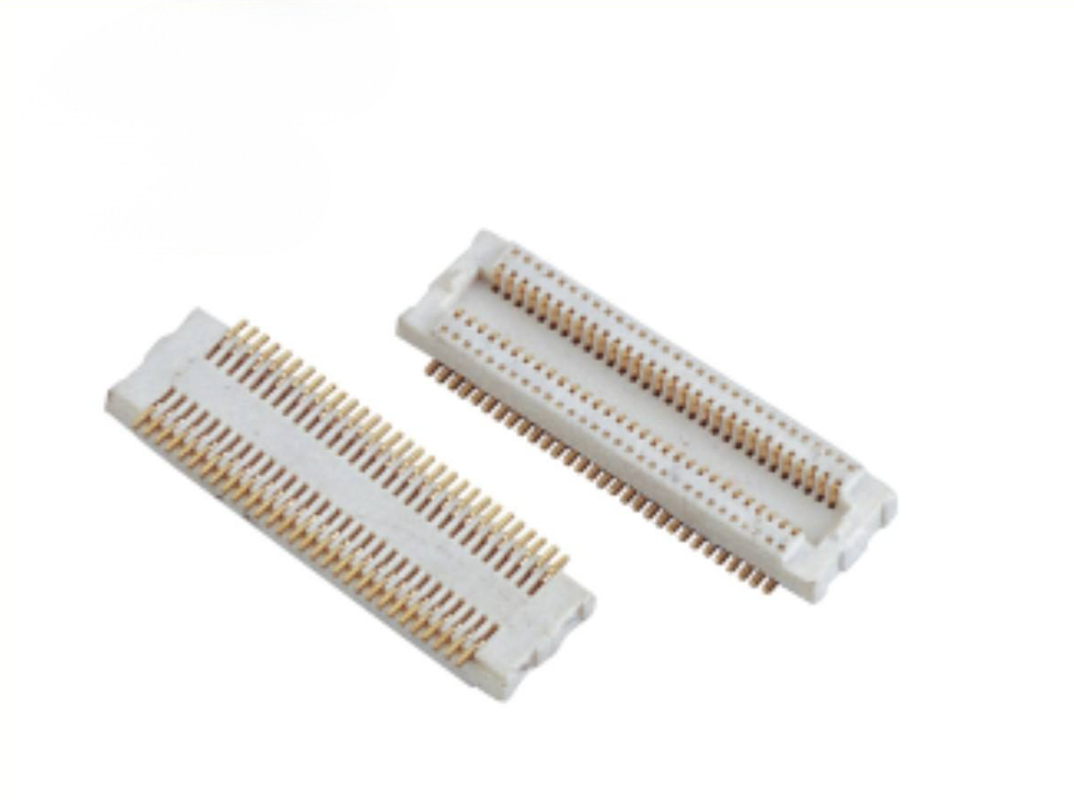

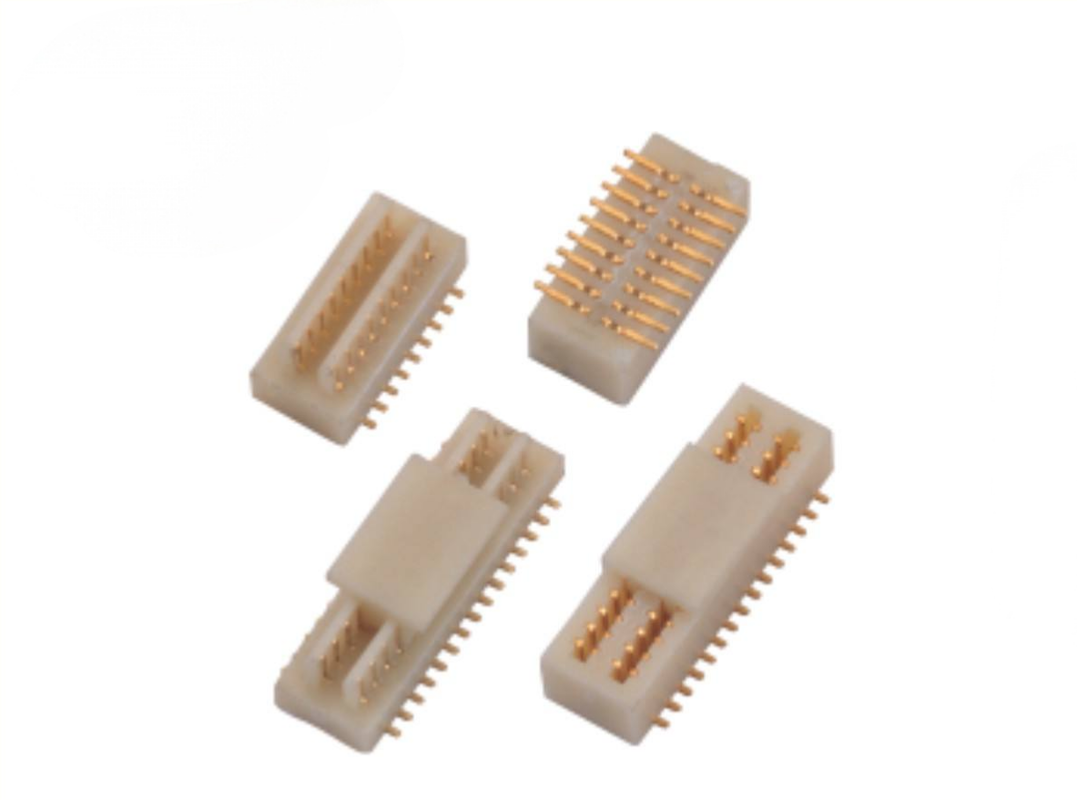

Konektor Papan-ke-Papan Elektronik SMT Pria/Wanita BTB Kuningan Kontak 0.5mm Pitch IP64
Sorotan Produk
✅ Toleransi Penyelarasan Otomatis & Pemasangan Buta: Struktur pemandu anti-penyelarasan terpasang, mendukung pemasangan buta, menyerap offset perakitan PCB & toleransi tumpukan; menghindari kerusakan pin selama pemasangan manual/otomatis
✅ Kinerja Sinyal Kecepatan Tinggi: Desain impedansi kontak yang dioptimalkan, integritas sinyal yang stabil, mendukung transmisi sinyal diferensial berkecepatan tinggi untuk modul bandwidth tinggi
✅ Opsi Ketinggian Terpasang yang Fleksibel: Berbagai pilihan ketinggian terpasang untuk memenuhi persyaratan celah tumpukan PCB yang bervariasi, menyederhanakan desain selungkup mekanis
✅ Perlindungan Masuk IP64: Kinerja tahan debu & tahan percikan, cocok untuk peralatan yang terpapar lingkungan debu/semprotan
✅ Kompatibel dengan SMT Pick-and-Place: Desain pemasangan permukaan SMT penuh, bekerja langsung dengan jalur perakitan otomatis standar
Deskripsi Produk
| Item |
Parameter |
| Kinerja Listrik |
|
| Pitch |
0.5 mm |
| Arus Terukur |
0.5 A per kontak |
| Tegangan Terukur |
50 V AC/DC |
| Resistansi Kontak |
≤30 mΩ (awal) |
| Resistansi Isolasi |
≥100 MΩ |
| Tegangan Tahan Dielektrik |
250 V AC |
| Kinerja Mekanis |
|
| Tipe Konektor |
Header Pria / Soket Wanita, SMT Baris Ganda |
| Jumlah Posisi |
Rentang Kustom: 10-80 pin |
| Ketinggian Terpasang |
Berbagai opsi ketinggian tumpukan (tersedia kustom) |
| Siklus Pemasangan |
Minimal 50 siklus |
| Toleransi Penyelarasan |
Sumbu X ±0.4 mm; Sumbu Y ±0.2 mm |
| Tingkat Perlindungan |
IP64 |
| Bahan & Pelapisan |
|
| Bahan Kontak |
Kuningan Kinerja Tinggi |
| Pelapisan Kontak |
Penghalang Nikel + pelapisan Emas Selektif |
| Bahan Rumah |
LCP, tahan suhu tinggi UL94 V-0 |
| Lingkungan |
|
| Suhu Operasi |
-40 °C ~ +85 °C |
| Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
|
| Profil Reflow |
Ikuti standar J-STD-020; Suhu puncak maks 260 °C |
| Perakitan |
SMT pick-and-place standar, tidak memerlukan perlengkapan khusus |
Referensi Silang / Alternatif
Seri BTB IP64 0.5mm ini kompatibel secara bentuk-pas-fungsi dengan keluarga produk BTB internasional arus utama, berfungsi sebagai pengganti drop-in yang hemat biaya untuk seri BTB pitch halus Molex, JAE, Hirose, dan Amphenol.
Catatan: Kirimkan nomor suku cadang produsen asli Anda ke tim teknik kami untuk verifikasi silang 1 banding 1 dan rekomendasi pencocokan yang tepat.
Fitur Produk
- Badan kontak kuningan dengan pelapisan emas selektif, menstabilkan kinerja listrik di bawah getaran & siklus suhu
- Rusuk pemandu anti-penyelarasan terintegrasi anti-kerusakan 防‑dumb‑plug, mewujudkan pemasangan buta & penyelarasan otomatis untuk mengkompensasi penyimpangan posisi PCB
- Struktur penyegelan IP64 memblokir debu dan percikan air, memperluas penggunaan BTB ke skenario lingkungan yang keras
- Rumah suhu tinggi LCP tahan terhadap penyolderan reflow bebas timbal tanpa deformasi
- Tata letak pitch halus 0.5 mm baris ganda, memaksimalkan pemanfaatan ruang PCB untuk desain perangkat ringkas
- Set lengkap pria & wanita, terminasi SMT untuk produksi PCB yang sepenuhnya otomatis
Keunggulan Produk
1. Solusi Toleransi Berorientasi Rekayasa: Memecahkan masalah umum: penyimpangan tumpukan PCB, offset perakitan, risiko pin-terjepit selama pemasangan, dan mengurangi tingkat kegagalan di lapangan.
2. Sinyal Kecepatan Tinggi yang Andal: Geometri kontak yang dioptimalkan menurunkan crosstalk, menjaga integritas sinyal untuk modul berkecepatan tinggi.
3. Ketahanan Lingkungan yang Ditingkatkan IP64: BTB biasa tidak memiliki perlindungan debu-air; seri ini memperpanjang masa pakai untuk peralatan industri / yang berdekatan dengan luar ruangan.
4. Siap Otomatisasi Penuh: Kemasan Tube & Reel mendukung pick-and-place langsung, tanpa biaya pengemasan ulang sekunder untuk produksi massal.
5. Optimalisasi Waktu Tunggu & Biaya: Alternatif untuk merek premium impor, siklus pengiriman lebih pendek dengan kinerja mekanis & listrik yang setara.
6. Fleksibilitas Tinggi: Jumlah pin kustom, ketinggian terpasang, dan ketebalan pelapisan didukung untuk persyaratan proyek Anda.
Aplikasi
- Modul kontrol industri & sistem PCB bertumpuk tertanam
- Gerbang IoT luar ruangan, hub sensor, perangkat keras komputasi tepi
- Rakitan elektronik ringkas medis
- Modul tampilan, peralatan pengawasan & visi
- Elektronik konsumen yang kokoh, instrumen pengujian portabel
- Perangkat modular yang membutuhkan koneksi antar-papan tahan debu & tahan percikan
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH patuh
- Kebijakan Sampel: Sampel gratis didukung, pengembalian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi kustom berdasarkan evaluasi
- Kemampuan kustom: Jumlah pin kustom, ketinggian tumpukan terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Pelanggan
- Konfirmasikan Pitch=0.5 mm, verifikasi jumlah pin yang diperlukan dan ketinggian terpasang yang tepat sesuai dengan celah tumpukan PCB Anda.
- Konfirmasikan persyaratan lingkungan: IP64 wajib untuk paparan debu/percikan; pilih ketebalan pelapisan emas yang sesuai berdasarkan siklus pemasangan & atmosfer korosif.
- Konfirmasikan alur kerja perakitan: Pilih Reel untuk produksi massal SMT otomatis penuh; Tube untuk pengujian prototipe lab.
- Pemeriksaan kelistrikan: Penurunan arus per pin disarankan hingga ≤70% dari nilai terukur untuk operasi stabil jangka panjang.
- Jika mengganti suku cadang impor: Berikan nomor suku cadang asli dan gambar tata letak PCB ke tim teknik kami untuk konfirmasi kompatibilitas.
- Kirimkan permintaan sampel untuk pra-validasi sebelum adopsi proyek skala penuh.
Hubungi dukungan teknis kami jika Anda memerlukan datasheet, file STEP 3D, atau bantuan gambar.
