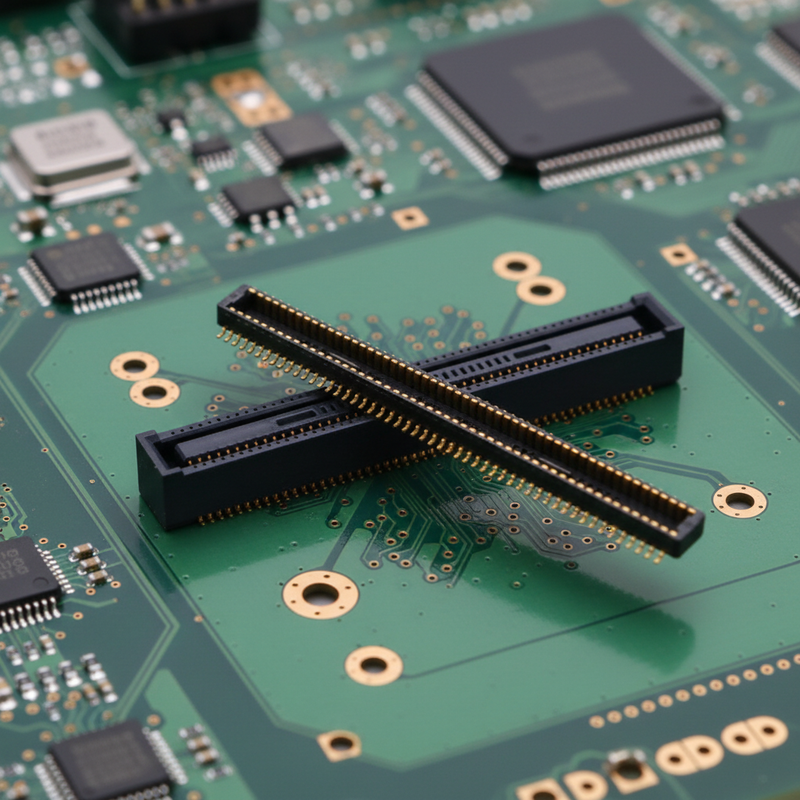

0.5mm Pitch Brass Contact IP64 BTB Male/Female SMT Electronic IC Board-to-Board Connector
Perbedaan Produk
✅Perkawinan Buta & Perataan Diri: Rib panduan built-in memungkinkan toleransi offset XY, menyerap kesalahan keselarasan perakitan PCB dan mengurangi kerusakan perekat selama perakitan otomatis
✅Integritas Sinyal Berkecepatan Tinggi: Mendukung hingga 20 Gbps, kompatibel dengan antarmuka kecepatan tinggi MIPI, PCIe, SATA, USB3.1 Gen2
✅Ketinggian pasang tetap: 2,5 mm: Kontrol tinggi tumpukan papan-ke-papan yang tepat untuk pemasangan kandang mekanis
✅SMT Reel Packaging: Pemilihan dan tempat langsung untuk jalur perakitan SMT, tidak memerlukan penanganan manual sekunder
✅Opsi multi-pin: 20/24/30/40/50/60 posisi untuk PCB pin-out skala fleksibel
Deskripsi Produk
| Artikel |
Parameter |
| Kinerja Listrik |
|
| Kontak Pitch |
0.4 mm |
| Listrik nominal |
0.3 A per kontak |
| Tegangan nominal |
50 V AC |
| Max. Kecepatan data |
20 GbpsHiroshi Ele... |
| Resistensi kontak |
≤ 50 mΩ |
| Resistensi Isolasi |
≥ 1000 MΩ |
| Tahan Tegangan |
250 V AC / 1 menit |
| Kinerja Mekanis |
|

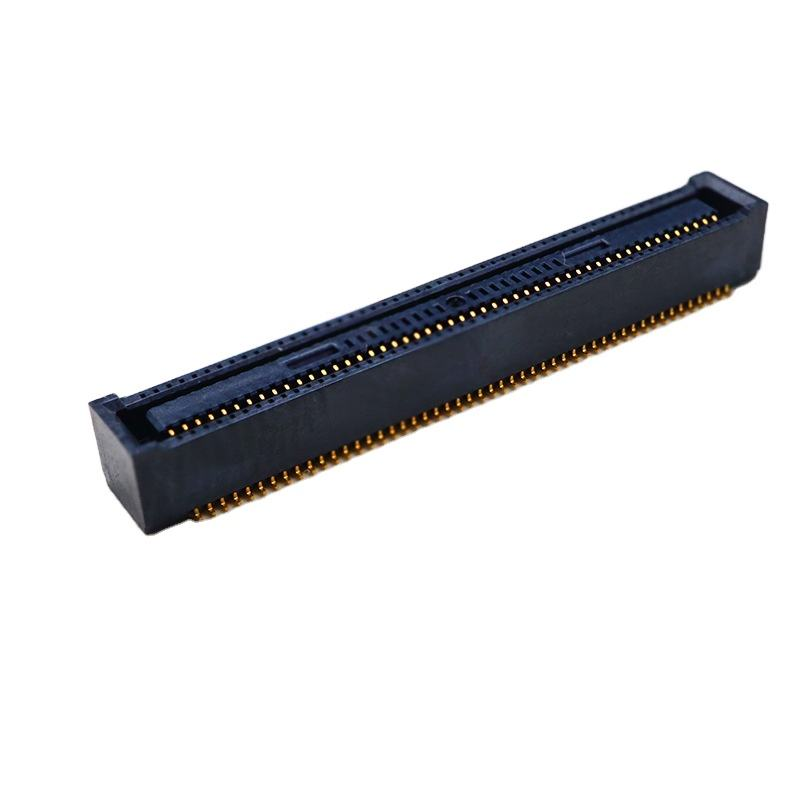

| Jenis konektor |
Receptacle wanita, SMT berbaris ganda |
| Ketinggian tumpukan pasangan |
2.5 mm |
| Jangkauan penyelarasan diri |
Toleransi mengambang XY untuk perakitan mat butaMouser Ele... |
| Siklus Perkawinan |
Min. 30 siklus HIROSEDia... |
| Pemasangan |
SMT pemasangan permukaan, kompatibel dengan vacuum pick-placeMouser Ele... |
| Bahan & Plating |
|
| Perumahan |
LCP suhu tinggi, UL94-V-0 |
| Bahan kontak |
Fosfor Perunggu |
| Contact Plating |
Plating emas pada area kontak; penghalang nikel untuk mencegah pemadatanMouser Ele... |
| Lingkungan |
|
| Suhu operasi |
-40 °C ~ +85 °C |
| Kepatuhan |
RoHS 3.0, sesuai dengan REACH |
| Panduan Pengelasan |
|
| Profil aliran balik |
Aliran kembali bebas timbal SMT standar; suhu puncak ≤ 260 °C, ikuti IPC/JEDEC‐020D |
| Catatan |
Hindari waktu tinggal yang lama pada suhu tinggi; penghalang nikel menekan risiko pemadatan |
Referensi silang / Alternatif

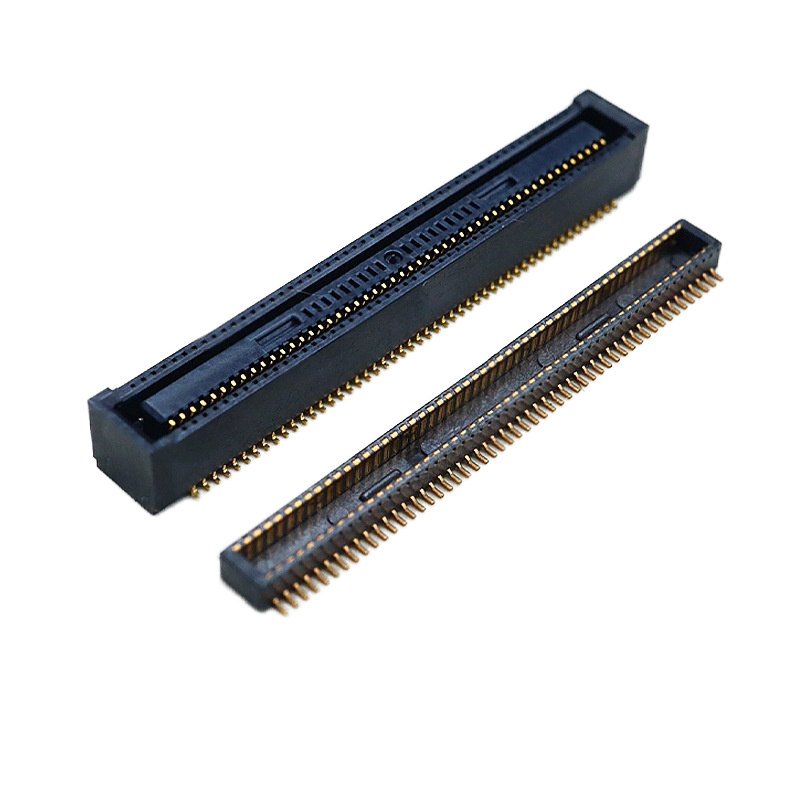

Penggantian langsung untukHirose DF40HC ((2.5) -xxDS-0.4V ((51)seri (20/24/30/40/50/60P)
- Jejak yang sama, tinggi yang sama 2,5 mm, pitch 0,4 mm yang sama
- Colokan jantan yang kompatibel: seri DF40HB ((2.5) -xxDP-0.4V ((51)
- Tidak diperlukan modifikasi tata letak PCB untuk penggantian; kompatibilitas pin-to-pin diverifikasi.
Catatan: Tidak berafiliasi dengan Hirose, bagian kami adalah penggantian fungsional.
Fitur Produk
- Tulang rusuk pemandu otomatis mengurangi risiko kesalahan pemasangan mating buta untuk perakitan otomatis
- Sarang perumahan yang diperkuat meningkatkan ketahanan kejut dan getaran pada produk akhir
- Penghalang anti-membengkokkan nikel mencegah solder merangkak ke zona kontak selama soldering reflow
- Geometri kontak kecepatan tinggi yang dioptimalkan untuk integritas sinyal yang stabil pada sinyal diferensial kecepatan tinggi
- Permukaan pick-and-place vakum siap untuk produksi massal SMT
- Jumlah pin yang berbeda (20-24-30-40-50-60P) untuk memenuhi persyaratan I/O yang berbeda
Keuntungan Produk
- Substitusi drop-in: Mengganti komponen HRS asli dengan lead-time panjang tanpa desain ulang PCB
- Toleransi teman buta: Mengurangi serpihan perakitan yang disebabkan oleh kesalahan keselarasan papan offset
- Reel-to-SMT siap: Pengemasan full reel tape embossed, langsung masuk ke mesin pick-and-place
- Kinerja kecepatan tinggi yang konsisten: Kinerja impedansi yang stabil untuk antarmuka kecepatan tinggi
- Fleksibel MOQ & dukungan sampel: Validasi sampel cepat untuk prototipe teknik
- Keuntungan produksi pabrik domestik: Waktu pengiriman yang lebih pendek dibandingkan pesanan lama merek internasional
Aplikasi
- Papan kontrol industri tertanam
- Modul PCB kompak yang ditumpuk untuk medis
- Perangkat keras antarmuka kamera Imaging / MIPI
- Storage berkecepatan tinggi, SATA / PCIe interkoneksi periferal
- Perangkat portabel genggam, perakitan PCB kompak yang ditumpuk
- Peralatan pengujian dan pengukuran, desain papan mezzanine yang ditumpuk

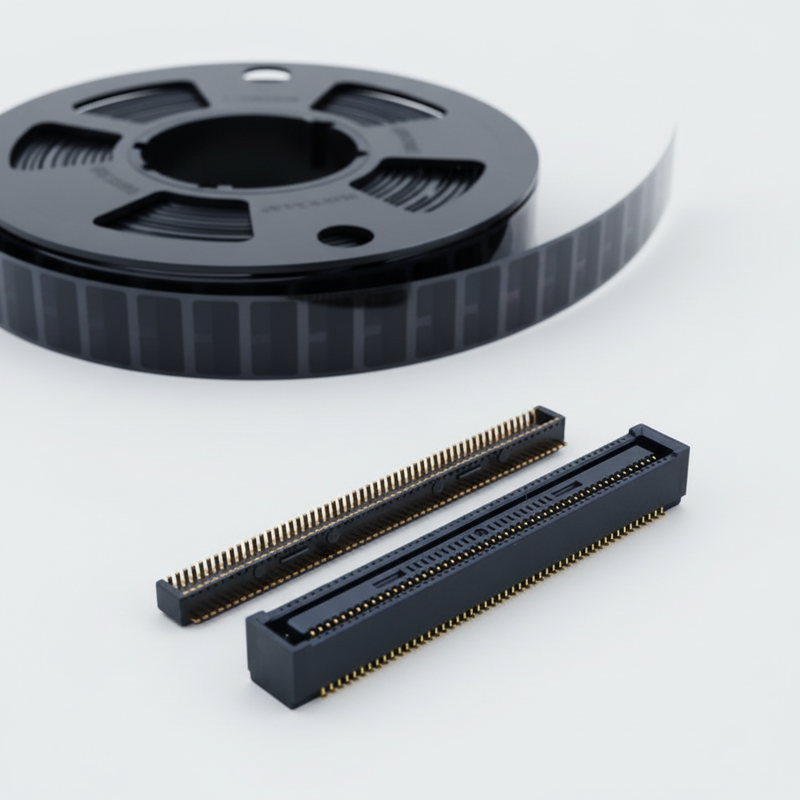

Pengemasan
- Pita pembawa bertekstur standar untuk mesin pick-and-place otomatis SMT
- Dapat digunakan secara langsung pada lini produksi SMT pelanggan; tidak perlu mengemas ulang
Waktu Pelaksanaan
- Pesenan sampel: 3 hari kerja
- Pemesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi dan jumlah pesanan
Sertifikasi Pabrik & Layanan Khusus
- Sertifikasi: ISO9001, RoHS, sesuai dengan REACH
- Kebijakan Sampel: Sampel gratis didukung, turnaround sampel cepat
- MOQ: MOQ rendah untuk bagian standar; konfigurasi kustom MOQ setelah evaluasi
- Kemampuan kustom: Jumlah pin kustom, ketinggian tumpukan, ketebalan plating, modifikasi mekanis, kemasan khusus sesuai dengan gambar / spesifikasi Anda.
Pemilihan Pelanggan
- Konfirmasi jumlah pin yang diperlukan: 20/24/30/40/50/60P; konfirmasi nomor bagian jantan kawin
- Konfirmasi tinggi tumpukan: Seri ini ditetapkan pada2.5 mm· Memverifikasi clearance perumahan mekanis
- Aplikasi kecepatan tinggi: Memastikan diferensial routing cocok impedansi desain referensi
- Pengumpulan: Kemasan gulungan untuk SMT volume; minta sampel gratis untuk uji profil reflow terlebih dahulu
- Pemeriksaan substitusi: Memverifikasi kompatibilitas jejak sebelum rilis pesanan penuh; gunakan sampel gratis untuk pengujian prototipe.
FAQ
T: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semuanya. Hanya beri tahu kami produk yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksi.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana pengiriman pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T / T ((Transfer), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ketat ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami.
T: Saya butuh daftar harga semua produk Anda.
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelum (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah; kami dapat menempatkan logo Anda atau informasi lain pada kemasan.Hanya harus menunjukkan bahwa itu akan menyebabkan beberapa biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
