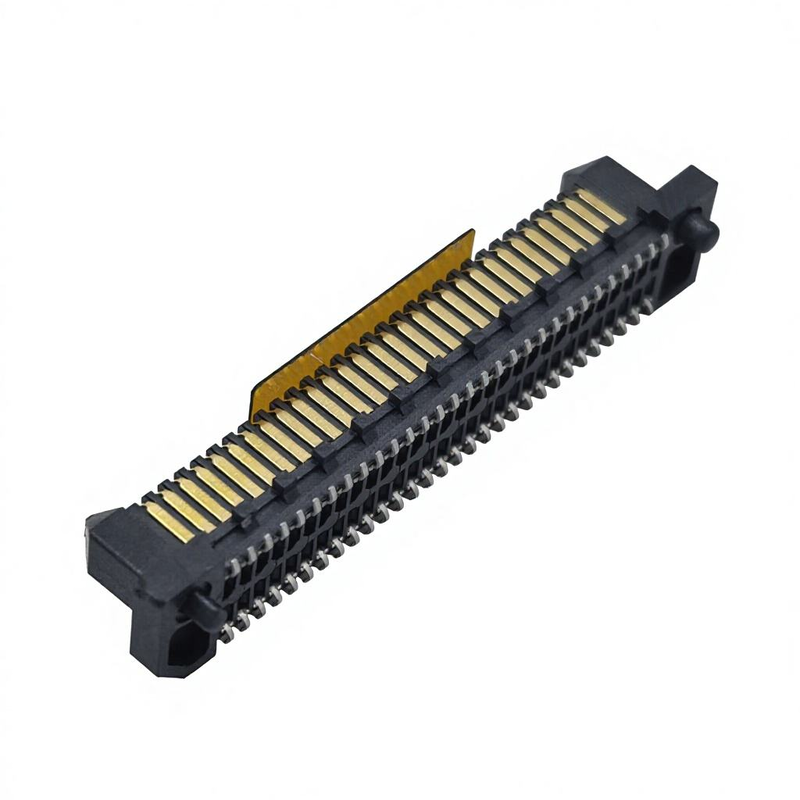

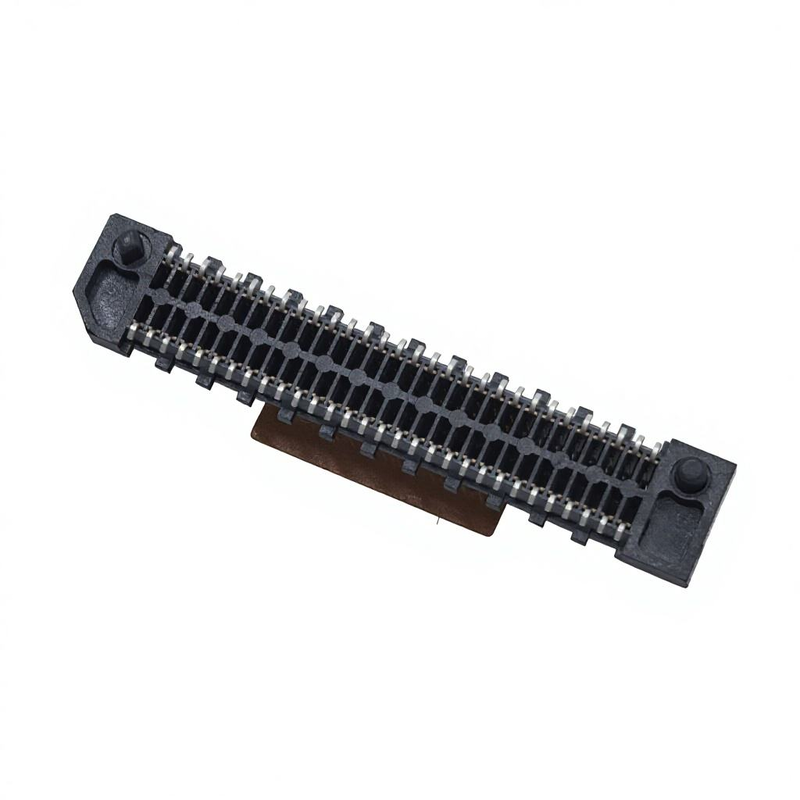

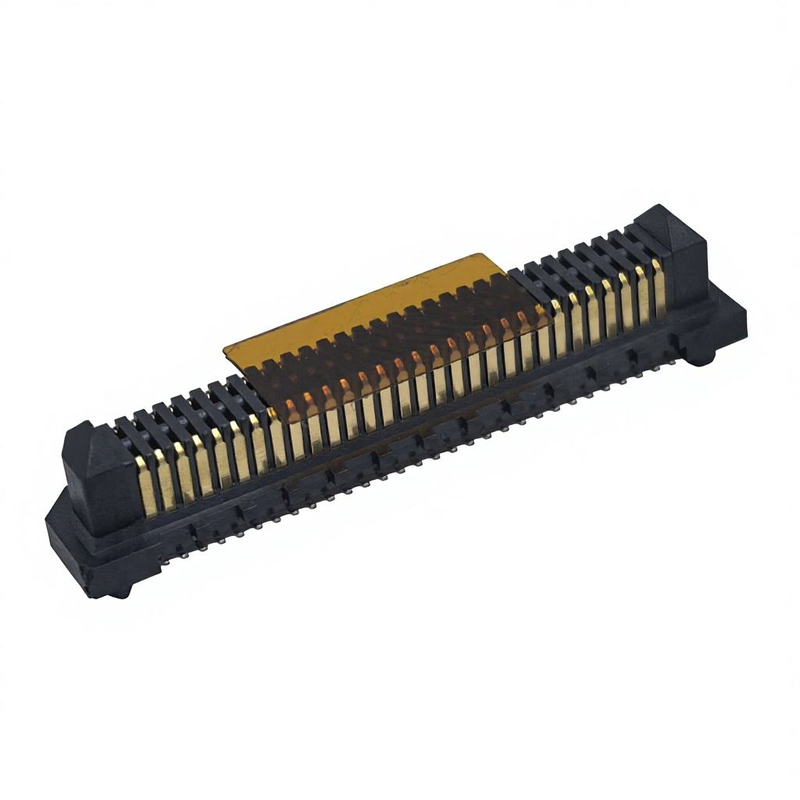

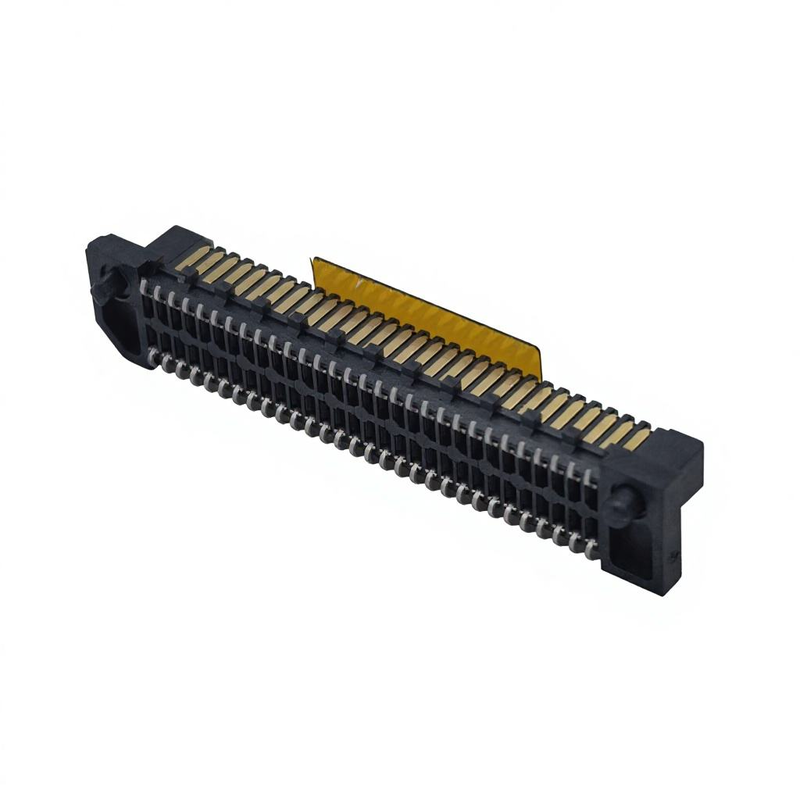

Konektor BTB 0.8mm 38 Pin Arus Tinggi dengan Terminal Melengkung untuk Papan PCB - Konektor Board-to-Board Mylar SMT Lapisan Kontak Emas Ni
Sorotan Produk
✅ Desain Toleransi Penyelarasan Otomatis & Pemasangan Buta: Struktur chamfer pemandu bawaan, menyerap sedikit pergeseran perakitan, menghindari kerusakan pin selama pemasangan otomatis pick-and-place, mengurangi tingkat cacat perakitan
✅ Integritas Sinyal Kecepatan Tinggi: Terminal kontak melengkung yang dioptimalkan impedansinya, kinerja stabil untuk transmisi sinyal diferensial berkecepatan tinggi, meminimalkan kehilangan penyisipan & crosstalk.
✅ Tinggi Terpasang yang Ditentukan: Kontrol tinggi terpasang yang presisi, dimensi tumpukan PCB yang konsisten untuk desain selungkup mekanis Anda.
✅ Terminal Melengkung Arus Tinggi: Balok kontak melengkung paduan tembaga, kontak multi-titik yang andal, mempertahankan transmisi daya & sinyal yang stabil.
✅ SMT dengan Pita Mylar: Pita pembawa Mylar mencegah deformasi terminal selama penyolderan reflow, cocok untuk jalur perakitan SMT produksi massal.
✅ Lapisan Kontak Emas-Nikel: Pelapisan emas pada area pemasangan + lapisan bawah nikel, anti-oksidasi, resistansi kontak rendah & stabil untuk masa pakai yang lama
Deskripsi Produk
| Item |
Spesifikasi |
| Kinerja Listrik |
|
| Pitch |
0.8 mm |
| Jumlah Pin |
38 Pin |
| Arus Terukur |
1.0 A per kontak |
| Tegangan Terukur |
100 V AC/DC |
| Resistansi Kontak |
≤ 30 mΩ |
| Resistansi Isolasi |
≥ 500 MΩ (500 V DC) |
| Tegangan Tahan Dielektrik |
250 V AC / 1 menit |
| Kinerja Mekanis |
|
| Jenis Konektor |
BTB Plug, Terminal Melengkung |
| Gaya Pemasangan |
SMT Surface Mount |
| Tinggi Terpasang |
(Isi dimensi aktual Anda di sini, mis. 5.6 mm) |
| Siklus Pemasangan |
Minimal 5000 siklus |
| Gaya Penyisipan / Ekstraksi |
Tergantung Aplikasi (sesuai desain pin) |
| Material & Pelapisan |
|
| Material Kontak |
Paduan Tembaga berkekuatan tinggi |
| Lapisan Kontak |
Pelapisan emas pada area pemasangan, pelapisan bawah nikel; area solder: dasar nikel |
| Material Housing |
LCP Suhu Tinggi, tahan api UL94-V0 |
| Material Tambahan |
Pita pelindung Mylar untuk pemrosesan SMT |
| Kinerja Lingkungan |
|
| Suhu Operasi |
-40 ℃ ~ +105 ℃ |
| Kepatuhan |
RoHS 2.0, REACH |
| Panduan Penyolderan |
|
| Profil Reflow |
SMT reflow bebas timbal standar; suhu puncak ≤260 ℃, waktu tinggal mengikuti standar IPC/JEDEC |
| Catatan |
Jaga pita Mylar tetap utuh sebelum SMT; lepaskan setelah penyolderan; hindari perbaikan manual dengan solder panas pada terminal pitch halus |
Referensi Silang / Alternatif
Plug BTB terminal melengkung 38-pin 0.8mm ini direkayasa sebagai alternatif fungsional drop-in untuk plug BTB seri Molex SlimStack®, JAE, Amphenol BergStak® 0.8mm pilihan.
- Mencocokkan footprint kritis, tinggi terpasang, kinerja listrik & mekanis untuk penggantian langsung dalam proyek PCB yang ada.
- Tidak diperlukan revisi tata letak PCB dalam banyak kasus; harap verifikasi gambar dimensi sebelum produksi massal.
- Keunggulan keunggulan waktu tunggu yang dioptimalkan biaya dibandingkan komponen impor asli untuk proyek volume.
Fitur Produk
- Terminal balok pegas melengkung memberikan kontak multi-titik yang stabil, tahan terhadap getaran & tekanan siklus termal.
- Chamfer pemasangan buta yang menyelaraskan diri melindungi pin dari kerusakan akibat kesalahan penyisipan untuk produksi perakitan otomatis.
- Pita pendukung Mylar menjaga terminal pitch halus tetap koplanar, mencegah distorsi selama transportasi & reflow tape-reel.
- Pelapisan emas-di atas-nikel mempertahankan resistansi kontak rendah bahkan di lingkungan kerja yang lembab atau sedikit korosif.
- Pitch padat 0.8mm berdensitas tinggi menghemat ruang tumpukan PCB yang berharga.
- Kontrol koplanaritas yang ketat untuk hasil pick-and-place SMT tanpa cacat.
Keunggulan Produk
🔹 Risiko perakitan lebih rendah: Desain toleransi penyelarasan diri mengurangi tingkat kegagalan pemasangan manual & robotik.
🔹 Kemampuan gabungan kecepatan tinggi + arus tinggi: Satu konektor menangani pasokan daya dan sinyal diferensial berkecepatan tinggi.
🔹 Siap produksi massal: Kemasan reel langsung kompatibel dengan mesin pick-and-place SMT standar.
🔹 Substitusi hemat biaya: Setara fungsional dengan komponen merek internasional terkenal, mempersingkat waktu tunggu pengadaan.
🔹 Konsistensi yang andal: Stempel, cetakan, pelapisan & inspeksi akhir internal, kinerja batch-ke-batch yang stabil.
🔹 Dukungan fleksibel: Sampel gratis & prototipe cepat untuk validasi teknik Anda.
Aplikasi
- Modul kontrol industri & perangkat keras komputasi tepi tertanam
- Rakitan papan tumpuk elektronik portabel medis
- Koneksi antar-papan modul tampilan pintar, modul kamera
- Perangkat IoT konsumen, perangkat yang dapat dikenakan & perangkat genggam ringkas
- Rakitan sub-elektronik interior otomotif non-keselamatan
- Peralatan sel kecil telekomunikasi & transmisi sinyal
Pengemasan
- Pita pembawa berembos standar untuk mesin pick-and-place otomatis SMT
- Dapat langsung digunakan pada lini produksi SMT pelanggan; tidak perlu pengemasan ulang
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH compliant
- Kebijakan Sampel: Sampel gratis didukung, waktu penyelesaian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi kustom berdasarkan evaluasi
- Kemampuan kustom: Jumlah pin kustom, tinggi tumpukan terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasikan tinggi terpasang aktual sesuai dengan tumpukan PCB & jarak mekanis selungkup Anda.
- Verifikasi beban per pin arus: jangan melebihi 1.0 A terukur per kontak untuk operasi berkelanjutan.
- Untuk jalur sinyal berkecepatan tinggi, ikuti saran penataan pasangan diferensial & tumpukan PCB yang kami rekomendasikan.
- Periksa kembali kompatibilitas soket pasangan pemasangan; referensi silang tidak menjamin 100% pin-ke-pin tanpa konfirmasi gambar.
- Produksi SMT: pertahankan pita Mylar sebelum penyolderan reflow; kupas setelah penyolderan selesai.
- Kirim daftar BOM ke tim teknik kami jika Anda memerlukan verifikasi referensi silang untuk proyek Anda yang sudah ada.
Hubungi penjualan teknik kami untuk permintaan gambar, file 3D, dan sampel.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Patuhi ISO9001 secara ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memverifikasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
T: Bisakah Anda membuat produk khusus dan kemasan khusus?
A: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
