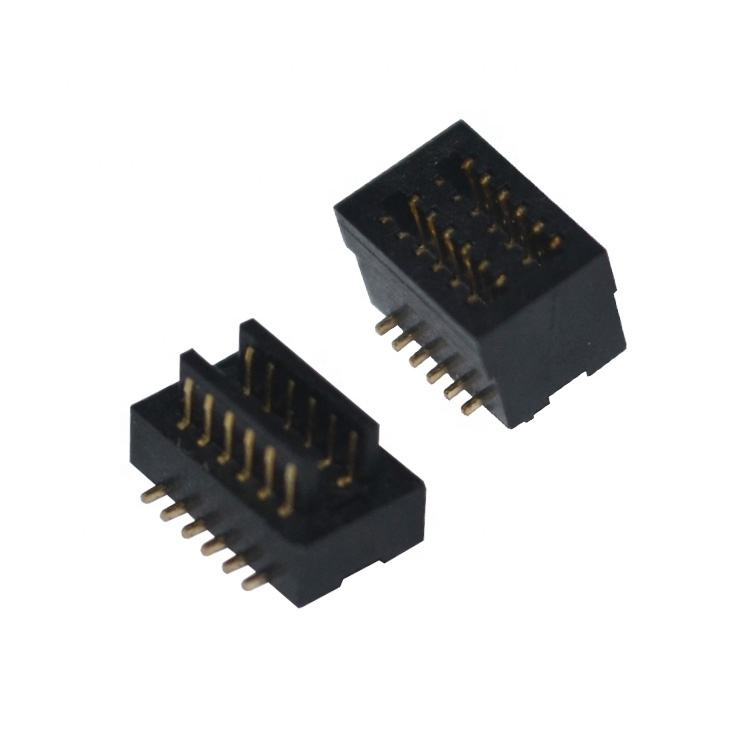

Konektor PCB Pria Wanita SMT Kepadatan Tinggi 12 Pin 0.5 0.8mm Pitch Tinggi Tumpuk 6.0mm Konektor Papan ke Papan & Mezzanine
Sorotan Produk
✅ Desain Toleransi Penyesuaian Otomatis & Pemasangan Buta: Tiang pemandu bawaan menyerap offset perakitan PCB, menghindari kerusakan pin selama pemasangan buta, meningkatkan hasil produksi untuk jalur SMT otomatis.
✅ Integritas Sinyal Kecepatan Tinggi: Impedansi kontak yang dioptimalkan, transmisi stabil untuk sinyal diferensial berkecepatan tinggi, sesuai dengan persyaratan tata letak jalur sinyal berkecepatan tinggi.
✅ Tinggi Tumpuk Terpasang Tetap 6.0 mm: Celah PCB-ke-PCB yang dikontrol secara presisi, jarak mezzanine yang konsisten untuk desain mekanis papan bertumpuk paralel.
✅ Tata Letak SMT Kepadatan Tinggi: Jejak ringkas baris ganda, menghemat ruang PCB untuk desain modul yang dibatasi ruang.
✅ Konstruksi Ramah SMT: Rumah yang kompatibel dengan pick-and-place, mendukung penyolderan reflow, inspeksi AOI dapat diakses setelah perakitan.
Deskripsi Produk
| Item |
Parameter |
| Kinerja Listrik |
|
| Pitch |
0.5 mm / 0.8 mm |
| Jumlah Pin |
12P (jumlah pin khusus tersedia) |
| Tegangan Terukur |
12 V AC/DC |
| Arus Terukur per Kontak |
0.5 A |
| Resistansi Isolasi |
≥500 MΩ |
| Resistansi Kontak |
≤30 mΩ |
| Laju Data Maks |
Hingga 10 Gbps |
| Kinerja Mekanis |
|
| Tinggi Tumpuk Terpasang |
6.0 mm |
| Siklus Pemasangan |
≥500 siklus |
| Bantuan Pemasangan |
Tiang pemandu pemasangan buta / penyesuaian otomatis |
| Terminasi |
SMT Gull-wing |
| Bahan & Pelapisan |
|
| Rumah |
LCP Suhu Tinggi, UL94-V-0 |
| Bahan Kontak |
Paduan Tembaga |
| Pelapisan Kontak |
Berlapis emas pada area kontak; berlapis timah pada ekor solder |
| Lingkungan |
|
| Suhu Operasi |
−40 ℃ ~ +105 ℃ |
| Kepatuhan |
Sesuai RoHS, REACH |
| Panduan Penyolderan |
|
| Proses |
Penyolderan Reflow SMT |
| Suhu Reflow Puncak |
Maks 260 ℃, durasi 10 s |
Referensi Silang / Alternatif
Pengganti sumber kedua langsung untuk seri konektor mezzanine papan-ke-papan arus utama dari setara Molex, JAE, dan TE Connectivity dengan pitch 0.5 / 0.8 mm, tinggi terpasang 6.0 mm.
Kompatibel dengan jejak untuk sebagian besar desain referensi; verifikasi tata letak bantalan sebelum finalisasi PCB. Menghilangkan risiko waktu tunggu yang lama dari komponen asli luar negeri, menjaga kinerja listrik & mekanis yang identik.
Fitur Produk
- Struktur polarisasi anti-mis-mating mencegah kerusakan penyisipan terbalik selama perakitan manual & otomatis.
- Toleransi mengambang penyesuaian otomatis menyerap kesalahan tumpukan & perakitan, mengurangi tingkat skrap konektor.
- Struktur kontak titik ganda mempertahankan gaya kontak yang stabil di bawah kondisi getaran & siklus termal
- Rumah LCP suhu tinggi menahan profil reflow SMT standar tanpa deformasi.
- Konfigurasi 12 pin kepadatan tinggi yang ringkas menyeimbangkan jumlah I/O dan jejak PCB.
- Set pasangan pria-wanita, didedikasikan untuk koneksi tumpukan mezzanine papan-ke-papan paralel.
Keunggulan Produk
🛗 Keamanan rantai pasokan: Manufaktur lokal, menghindari kekurangan waktu tunggu OEM yang lama dibandingkan dengan yang setara impor.
🛗 Dioptimalkan untuk perakitan: Kemasan reel bekerja langsung dengan mesin pick-and-place SMT, tidak memerlukan pra-pemrosesan manual.
🛗 Stabilitas sinyal terbukti: Geometri kontak yang disetel untuk integritas sinyal berkecepatan tinggi, lebih sedikit kehilangan sinyal.
🛗 Sumber kedua yang hemat biaya: Kinerja yang setara dengan merek internasional dengan harga bersaing.
🛗 Dukungan teknik yang fleksibel: Validasi sampel cepat, modifikasi jumlah pin / pelapisan / tinggi tumpuk khusus tersedia.
Aplikasi
- Modul kontrol industri & papan komputasi tertanam
- Sub-board bantu komunikasi & transfer sinyal
- Rakitan elektronik ringkas medis
- Modul PCB bertumpuk gateway IoT & sensor
- Interkoneksi sub-board driver tampilan
- Tautan mezzanine internal peralatan uji-pengukuran
Pengemasan
- Pita pengangkut berlubang standar untuk mesin pick-and-place otomatis SMT
- Dapat langsung digunakan pada jalur produksi SMT pelanggan; tidak perlu pengemasan ulang
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH compliant
- Kebijakan Sampel: Sampel gratis didukung, waktu penyelesaian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi khusus berdasarkan evaluasi
- Kemampuan Kustom: Jumlah pin kustom, tinggi tumpuk terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasi pitch: pilih 0.5 mm untuk persyaratan kepadatan lebih tinggi; pilih 0.8 mm untuk kemudahan manufaktur PCB.
- Konfirmasi tinggi tumpuk terpasang: seri ini tetap pada 6.0 mm; hubungi kami jika Anda memerlukan ketinggian tumpuk alternatif.
- Periksa jumlah pin: model dasar adalah 12P; jumlah pin lain dapat disesuaikan.
- Konfirmasi kecepatan sinyal: evaluasi apakah persyaratan sinyal diferensial Anda berada dalam batas laju maks 10 Gbps.
- Konfirmasikan rentang suhu operasi sesuai dengan lingkungan kerja produk akhir Anda.
- Untuk penggantian sumber kedua: periksa ulang gambar jejak PCB sebelum rilis Gerber akhir.
- Untuk prototipe: minta sampel gratis terlebih dahulu untuk verifikasi penyolderan, pemasangan, dan kinerja sinyal.
Hubungi tim teknik kami jika Anda memerlukan rekomendasi jejak, file 3D-step, atau dukungan teknis lebih lanjut.
