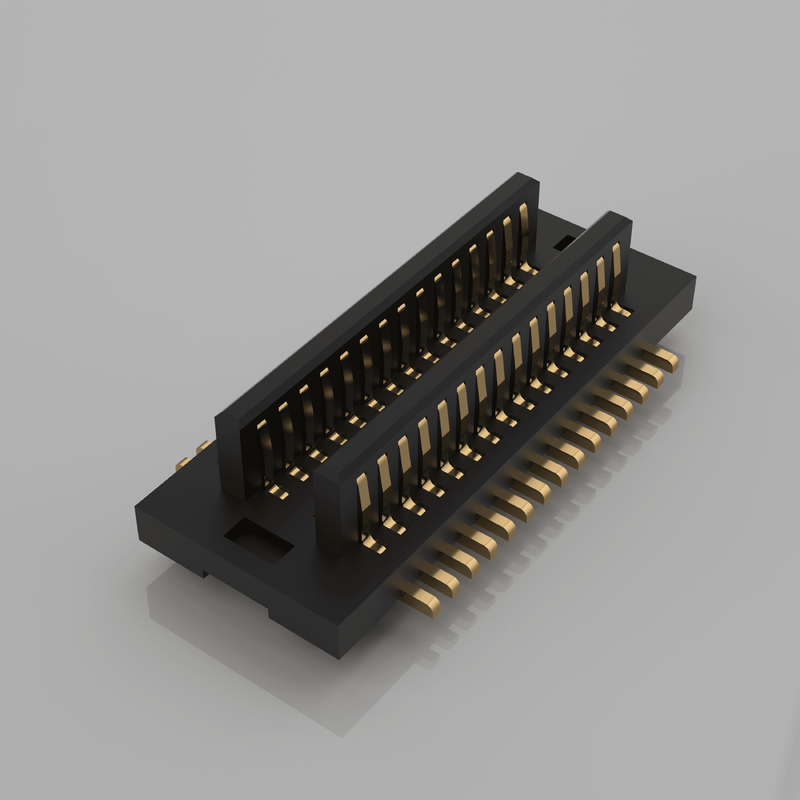

Konektor Papan-ke-Papan BTB Pitch 0.5mm Slot Ganda 20P 30P Konektor Sudut Kanan Pria-Wanita untuk Papan PCB
Sorotan Produk
✅ Desain Buta-Pemasangan & Penyelarasan-Diri anti-kesalahan penyelarasan: Struktur pemandu slot ganda menyerap toleransi offset perakitan, mengurangi risiko kegagalan pemasangan selama produksi SMT bervolume tinggi ✅ Kinerja sinyal berkecepatan tinggi: Geometri kontak slot ganda yang dioptimalkan, integritas sinyal yang stabil untuk transmisi digital berkecepatan tinggi
✅ Opsi tinggi terpasang yang ditentukan: Tinggi tumpukan standar untuk pemasangan sudut kanan, kontrol dimensi Z yang jelas untuk desain tumpukan PCB
✅ Pitch kepadatan tinggi 0.5mm: Tata letak SMT sudut kanan slot ganda, menghemat jejak PCB untuk desain modul ringkas
✅ Struktur slot ganda kontak ganda: Peningkatan ketahanan guncangan & getaran, kontinuitas stabil di bawah tekanan mekanis
Deskripsi Produk
| Item |
Spesifikasi |
Catatan |
| Kinerja Listrik |
|
|
| Pitch |
0.5 mm |
Slot ganda baris ganda |
| Posisi |
20P, 30P |
Jumlah pin kustom tersedia |
| Arus Terukur (per pin) |
0.5 A |
Aplikasi sinyal, penurunan peringkat untuk jalur daya |
| Tegangan Terukur |
50 V AC |
|
| Resistansi Kontak |
≤50 mΩ |
Nilai awal |
| Resistansi Isolasi |
≥1000 MΩ |
DC 100 V |
| Tegangan Tahan |
500 V AC / 1 min |
Tidak ada kerusakan |
| Kinerja Mekanis |
|
|
| Siklus Pemasangan |
250 siklus |
Daya tahan mekanis |
| Tinggi Terpasang |
Dapat dikonfigurasi standar |
Tentukan saat bertanya |
| Tipe Pemasangan |
SMT Sudut Kanan |
Pemasangan permukaan PCB |
| Jenis Kelamin |
Steker Pria / Soket Wanita |
Dipasang berpasangan |
| Bahan & Pelapisan |
|
|
| Rumah |
LCP Suhu Tinggi |
Tahan api UL94 V‑0 |
| Bahan Kontak |
Perunggu Fosfor |
Paduan tembaga elastis tinggi |
| Pelapisan Area Kontak |
3‑10 μ” Emas di atas Nikel |
Anti-oksidasi, kontak andal |
| Pelapisan Ekor Solder |
Timah Matte di atas Nikel |
Solderabilitas SMT yang baik |
| Lingkungan |
|
|
| Suhu Operasi |
‑40 ℃ ~ +85 ℃ |
Rentang kelas industri |
| Kepatuhan |
RoHS‑2, Bebas Timbal |
|
| Panduan Penyolderan SMT |
Profil reflow: maks 260 ℃, puncak 10 s |
Ikuti standar IPC/JEDEC; hindari reflow berulang |
Referensi Silang / Alternatif
BTB sudut kanan 0.5mm slot ganda ini berfungsi sebagai alternatif bentuk-pas-fungsi untuk seri internasional arus utama.
Catatan: Verifikasi tinggi terpasang, susunan pin, jejak, dan pelapisan sebelum penggantian langsung.
- Ganti untuk seri BTB sudut kanan slot ganda 0.5mm Molex, JAE, Amphenol yang dipilih
- Modifikasi jejak kustom tersedia jika jejak vendor asli tidak dapat dicocokkan
- Kami menyediakan dokumen perbandingan jejak berdasarkan permintaan untuk validasi insinyur
Fitur Produk
- Mekanisme pemandu slot ganda mendukung pemasangan buta & penyelarasan diri, mentolerir offset perakitan kecil, menurunkan tingkat penolakan perakitan
- Sistem kontak ganda slot ganda, anti-getaran & anti-guncangan, mempertahankan koneksi stabil di bawah lingkungan getaran
- Terminasi SMT sudut kanan, garis besar ringkas, cocok untuk interkoneksi PCB berdampingan
- Insulator LCP suhu tinggi, tahan terhadap penyolderan reflow SMT standar tanpa deformasi rumah
- Beberapa opsi tinggi terpasang, solusi tumpukan PCB yang fleksibel untuk batasan selubung mekanis yang berbeda
- Area kontak berlapis emas untuk transmisi sinyal stabil jangka panjang; ekor solder berlapis timah memastikan kinerja pembasahan SMT yang konsisten
Keunggulan Produk
🔹 Desain berorientasi manufaktur: Geometri pemandu yang dioptimalkan mengurangi kesalahan pemasangan manual & mesin; ramah untuk perakitan otomatis bervolume tinggi
🔹 Alternatif hemat biaya: Hindari waktu tunggu & biaya tinggi suku cadang merek impor; kinerja mekanis & listrik setara
🔹 Produksi yang sepenuhnya dapat dilacak: Stempel, injeksi, pelapisan, perakitan internal, konsistensi kualitas yang stabil
🔹 Kustomisasi fleksibel: Sesuaikan jumlah pin, tinggi terpasang, ketebalan pelapisan, warna rumah sesuai kebutuhan proyek
🔹 Dukungan teknik cepat: Lembar data, gambar 2D/3D, pustaka jejak tersedia untuk fase desain PCB Anda
Aplikasi
- Modul kontrol industri & PCBA sensor
- Peralatan elektronik ringkas medis
- Gerbang IoT & perangkat keras tertanam
- Modul visi mesin & pencitraan
- Perangkat konsumen ringkas & dapat dikenakan pintar
- Papan sub-bantuan komunikasi
- Interkoneksi PCB internal instrumen uji & pengukuran
Pengemasan
Tape & Reel (Kemasan gulungan): Kemasan gulungan standar untuk mesin pick-and-place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan pemotongan pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1‑3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH compliant
- Kebijakan Sampel: Sampel gratis didukung, waktu penyelesaian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi kustom berdasarkan evaluasi
- Kemampuan kustom: Jumlah pin kustom, tinggi tumpukan terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasikan 3 parameter utama terlebih dahulu: Pitch 0.5mm, Jumlah Pin (20P /30P), tinggi terpasang yang tepat; tinggi terpasang yang salah akan menyebabkan interferensi perakitan
- Konfirmasikan orientasi pemasangan: SMT sudut kanan; struktur slot ganda harus memasangkan pasangan pria & wanita yang cocok
- Tentukan persyaratan pelapisan: Ketebalan emas pada area kontak untuk aplikasi getaran/siklus tinggi
- Tata letak PCB: Jaga zona bebas yang tepat di sekitar konektor untuk perbaikan dan penyolderan
- Saran prototipe: Uji sampel gratis terlebih dahulu sebelum pesanan massal; verifikasi kinerja pemasangan, hasil penyolderan reflow, dan kinerja sinyal pada perangkat keras Anda
- Untuk lingkungan getaran tinggi: Prioritaskan opsi kontak berlapis emas; hindari penurunan peringkat arus berlebih pada setiap pin
Pengingat: Selalu rujuk ke lembar data resmi untuk desain akhir.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya? A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang kustom dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Patuhi ISO9001 secara ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
