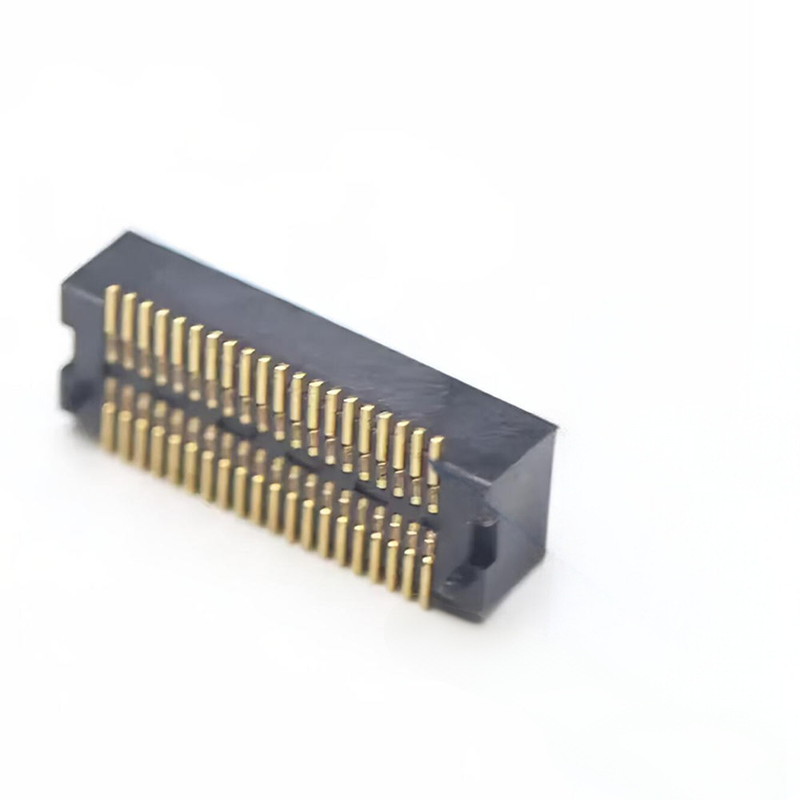

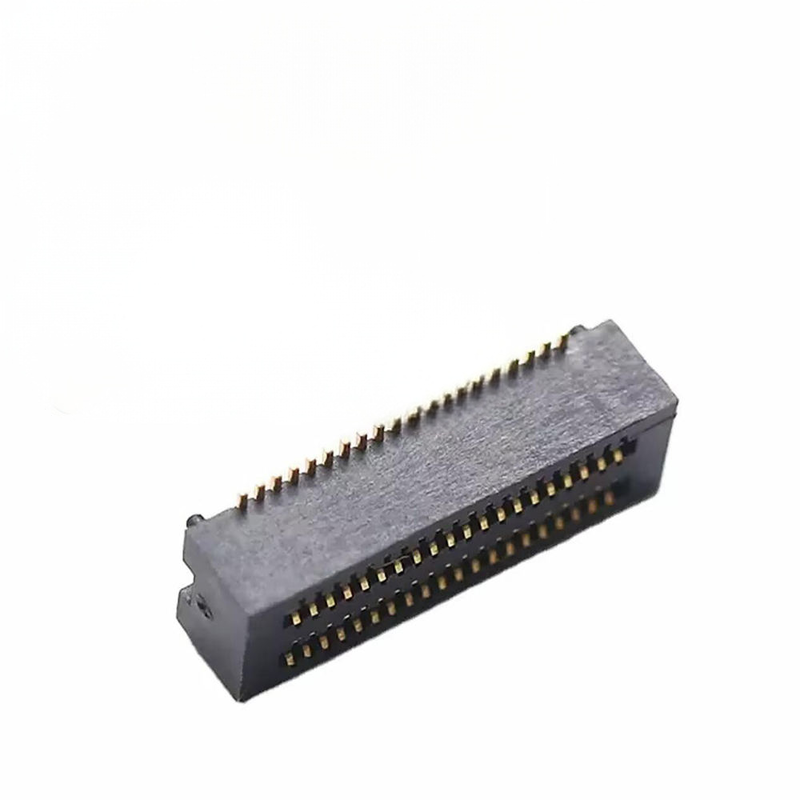

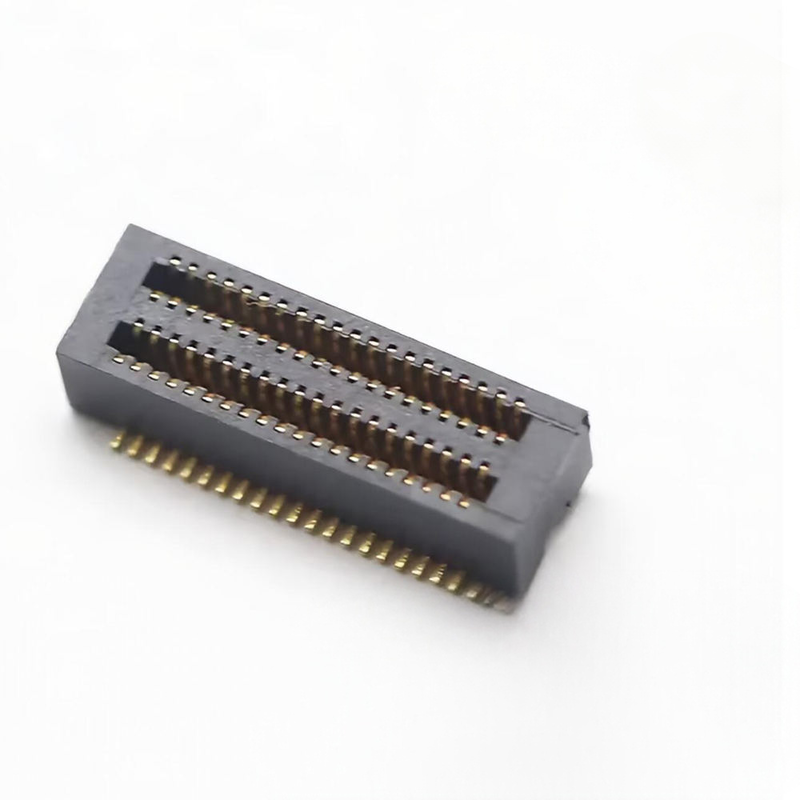

0.5mm Pitch Board-to-Board Connector BTB Tinggi Pasangan Pria-Wanita 3.0-4.5mm 10-100P untuk Smart Phone & PCB Medis
Perbedaan Produk
✅ Blind Mating & Self-Alignment Anti-Misalignment Design: Dibangun di tiang panduan untuk menyerap toleransi perakitan PCB, menghindari kerusakan pin selama perakitan buta.
✅ Integritas Sinyal Berkecepatan Tinggi: Geometri kontak yang dioptimalkan untuk transmisi kecepatan tinggi yang stabil, crosstalk rendah untuk tumpukan PCB medis dan seluler yang kompak.
✅ Ketinggian yang Fleksibel: Opsi ketinggian yang ditumpuk 3,0×4,5 mm, yang mencakup sebagian besar kebutuhan celah PCB smartphone dan perangkat medis.
✅ Fine Pitch 0.5mm, 10~100 Posisi: Jangkauan jumlah pin yang luas untuk interkoneksi PCB kompak I/O rendah hingga menengah.
✅ SMD Tape & Reel Pack: Langsung kompatibel dengan mesin pick & place otomatis.
Deskripsi Produk
| Kategori |
Artikel |
Spesifikasi |
| Listrik |
Pitch |
0.5 mm |
| Pin Count. |
10 ~ 100 P |
| Tinggi pasangan |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Listrik nominal |
0.5 A per pin sinyal |
| Tegangan nominal |
50 V DC |
| Resistensi kontak |
≤ 30 mΩ |
| Resistensi Isolasi |
≥ 500 MΩ |
| Tahan Tegangan |
200 V AC, 1 menit tanpa gangguan |
| Mesin |
Siklus Perkawinan |
≥ 500 siklus |
| Operasi Temp. |
-40°C ~ +85°C |
| Kekuatan Perkawinan / Perkawinan |
Kekuatan penempatan rendah, umpan balik duduk yang terdengar |
| Bahan & Plating |
Bahan kontak |
Fosfor Perunggu |
| Contact Plating |
Area kawin: Plating emas; Solder tail: Tin plating, penghalang Ni |
| Perumahan |
LCP / UL94-V0 resin suhu tinggi |
| Lingkungan & Pemanasan |
RoHS & Bebas Halogen |
Memenuhi |
| Profil aliran balik |
Puncak 260°C max, 30s tinggal, bebas timbal aliran kembali kompatibel |
| Pemanasan Tangan |
≤ 350°C, ≤3s, hindari kontak langsung pada karung plastik |
Referensi silang / Alternatif
Alternatif drop-in kompatibel untuk Molex SlimStack, JAE, Hirose seri BTB pitch 0.5mm halus.
- jejak PCB yang sama, tidak ada desain ulang PCB besar yang diperlukan untuk penggantian.
- Panduan penyesuaian diri kami yang ditingkatkan meningkatkan hasil dibandingkan seri OEM standar selama perakitan otomatis.
Catatan: Memverifikasi jumlah pin yang tepat & tinggi tumpukan sebelum penyelesaian tata letak.
Fitur Produk
- Pos panduan anti-reverse & mating buta terintegrasi mencegah penyisipan terbalik dan lenturan pin selama perakitan manual / robot.

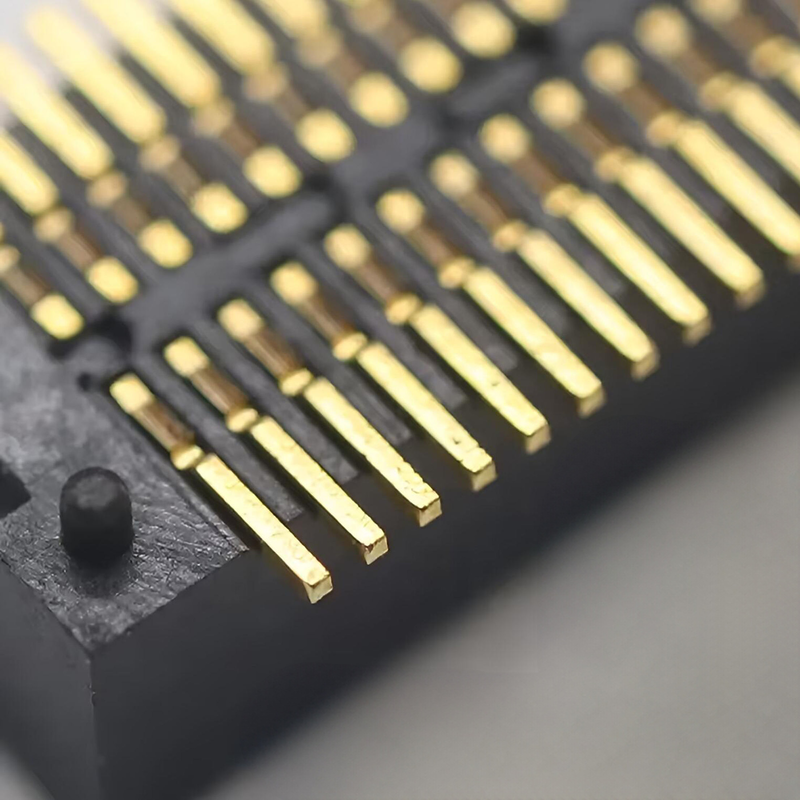

- Struktur kontak balok ganda, mempertahankan resistensi kontak yang stabil di bawah getaran & siklus termal.
- Rumah suhu tinggi LCP menahan aliran balik SMT bebas timbal tanpa deformasi.
- Kompak vertikal stacking form factor, menghemat ruang PCB untuk portabel medis & perangkat mobile.
- Tersedia dalam beberapa ketinggian dan jumlah pin, fleksibel untuk celah PCB ditumpuk yang berbeda.
Keuntungan Produk
- Toleransi perakitan yang kuat: Self-alignment menyerap pergeseran posisi kecil, mengurangi tingkat serpihan perakitan untuk produksi massal medis dan smartphone.
- Kinerja kecepatan tinggi yang konsisten: Struktur kontak yang disetel menjaga integritas sinyal untuk tautan serial berkecepatan tinggi dalam PCB yang ditumpuk kompak.
- Opsi Kesesuaian Kelas Medis: RoHS, bebas halogen, manufaktur bersih tersedia untuk proyek peralatan medis.
- Pengemasan Full SMT ReelSiap untuk jalur pick-and-place otomatis Anda, tidak perlu pengemasan ulang.
- Sampel & kustomisasi cepat: Sampel rekayasa cepat, jumlah pin khusus / tinggi tumpukan tersedia atas permintaan.
Aplikasi
- Smartphone internal PCB stacking interconnection
- Perangkat medis portabel: monitor pasien, instrumen diagnostik genggam
- Elektronik yang bisa dipakai
- Modul IoT kompak
- Elektronik konsumen genggam
Kemasan
Tape & Reel (Pengemasan Reel):Pengemasan reel standar untuk mesin pick-and-place SMT. Bagian dapat langsung dimuat ke jalur produksi otomatis Anda tanpa mengemas ulang. Layanan cut-tape tersedia untuk prototipe batch kecil.
Waktu Pelaksanaan
- Pesenan sampel: 3 hari kerja
- Pemesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi dan jumlah pesanan
Sertifikasi Pabrik & Layanan Khusus
- Sertifikasi: ISO9001, RoHS, sesuai dengan REACH
- Kebijakan Sampel: Sampel gratis didukung, turnaround sampel cepat
- MOQ: MOQ rendah untuk bagian standar; konfigurasi kustom MOQ setelah evaluasi
- Kemampuan kustom: Jumlah pin kustom, ketinggian tumpukan, ketebalan plating, modifikasi mekanis, kemasan khusus sesuai dengan gambar / spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasi celah tumpukan PCB Anda yang sebenarnya terlebih dahulu dan pilih ketinggian yang sesuai (3,0 ∼ 4,5 mm).
- Memvalidasi jumlah pin dan mendefinisikan pin sinyal / daya sebelum tata letak PCB.
- Gunakan versi kawin buta jika proses perakitan Anda memiliki tumpukan robot atau akses visual terbatas.
- Untuk proyek medis, tentukan bahan kelas medis dan sertifikat bahan lengkap pada tahap sampel.
- Pengemasan gulungan adalah standar untuk pesanan massal; beri tahu kami sebelumnya jika pengemasan kantong diperlukan.
FAQ
T: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semuanya. Hanya beri tahu kami produk yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksi.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana pengiriman pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T / T ((Transfer), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ketat ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami.
T: Saya butuh daftar harga semua produk Anda.
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelum (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah; kami dapat menempatkan logo Anda atau informasi lain pada kemasan.Hanya harus menunjukkan bahwa itu akan menyebabkan beberapa biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
