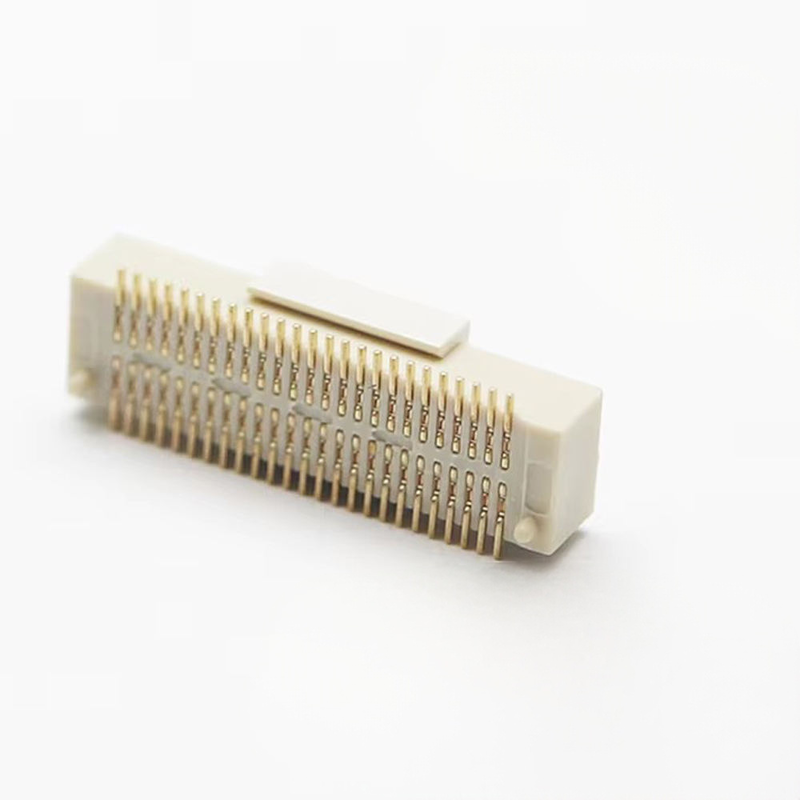

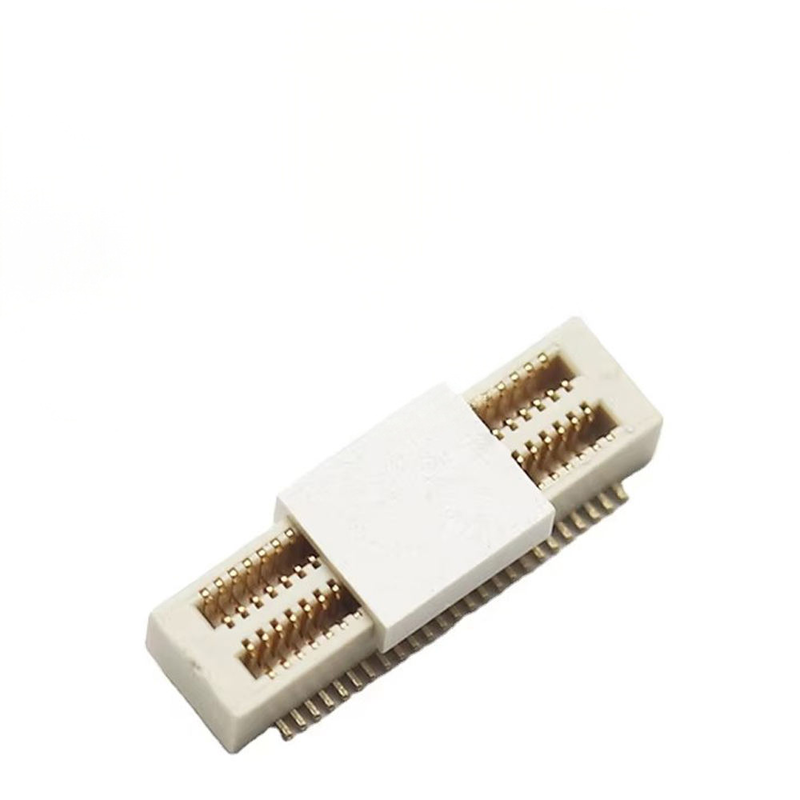

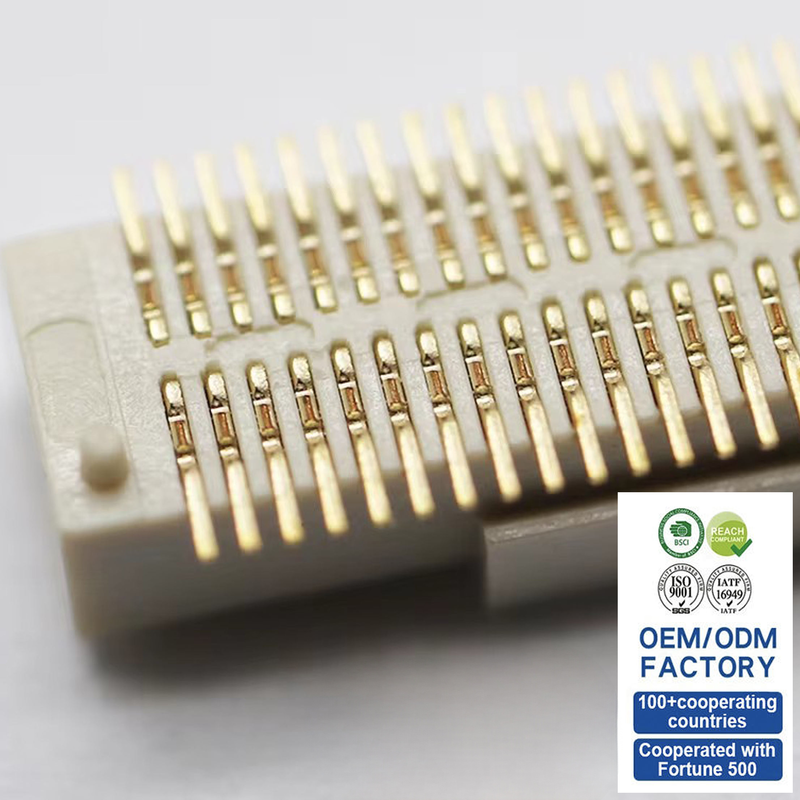

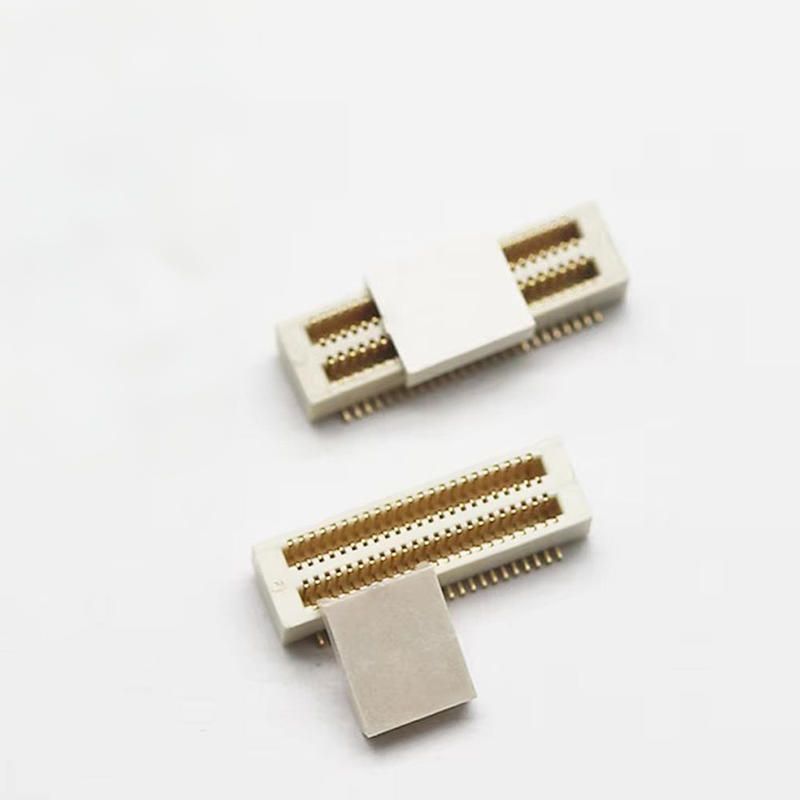

Konektor Board-to-Board Pitch 0.5mm BTB Male Female Sudut Kanan Entri Samping Header SMT untuk Smartphone & Drone PCB
Sorotan Produk
✅ Desain Pemasangan Buta / Penyelarasan Diri & Anti-Kesalahan Pemasangan: Boss pemandu terpasang untuk menyerap toleransi perakitan, menghindari kerusakan pin selama pemasangan manual/otomatis, dan meningkatkan hasil perakitan SMT.
✅ Kinerja Sinyal Kecepatan Tinggi: Impedansi yang dioptimalkan & struktur crosstalk rendah, transmisi stabil untuk sinyal diferensial kecepatan tinggi untuk penumpukan PCB seluler & drone.
✅ Tinggi Terpasang Terkendali: Jarak tumpuk PCB yang tetap tepat, jarak antar papan yang konsisten untuk tata letak termal & desain selungkup mekanis.
✅ Sudut Kanan Entri Samping SMT Pemasangan samping, koneksi PCB horizontal, menghemat ruang vertikal untuk perangkat portabel yang ramping.
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Listrik |
Pitch |
0.5 mm |
| Arus Terukur |
0.5 A per pin |
| Tegangan Terukur |
60 V DC |
| Resistansi Kontak |
≤ 60 mΩ |
| Resistansi Isolasi |
≥ 1000 MΩ @ 250 VDC |
| Tegangan Tahan |
500 V AC, 1 menit |
| Mekanis |
Siklus Pemasangan |
≥50 siklus |
| Tinggi Terpasang |
Tinggi tumpuk tetap kustom |
| Arah Pemasangan |
Sudut kanan, entri samping |
| Tipe Pemasangan |
Pemasangan permukaan SMT |
| Bahan & Pelapisan |
Bahan Kontak |
Perunggu Fosfor |
| Pelapisan Kontak |
Pelapisan Emas Selektif di area pemasangan; Penghalang Nikel; Ekor solder: Timah Bebas Timbal |
| Rumah |
LCP, UL94V-0, tahan suhu tinggi |
| Lingkungan |
Suhu Operasi |
-40℃ ~ +85℃ |
| Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Profil Reflow |
Reflow bebas timbal SMT standar, suhu puncak ≤260℃ |
Referensi Silang / Alternatif
Alternatif yang kompatibel dengan jejak kaki langsung untuk seri BTB sudut kanan entri samping 0.5mm Molex, JAE, Hirose, TE. Pola lahan PCB yang sama, tidak perlu desain ulang PCB besar.
Catatan: Verifikasi jumlah pin, tinggi terpasang, dan spesifikasi pelapisan sebelum penggantian langsung.
Fitur Produk
- Anti-kunci palsu + pasak pemandu penyelarasan diri untuk pemasangan buta, mencegah penyisipan terbalik.
- Rumah suhu tinggi LCP, tahan terhadap reflow SMT bebas timbal tanpa deformasi.
- Struktur kontak pegas ganda, resistansi kontak stabil di bawah getaran (drone / perangkat genggam).
- Struktur sudut kanan entri samping, interkoneksi PCB horizontal, tata letak selungkup ramping.
- Tersedia dalam berbagai jumlah pin, tinggi terpasang yang dapat disesuaikan, dan ketebalan pelapisan emas.
Keunggulan Produk
- Toleransi Perakitan Kuat: Penyelarasan diri mengurangi tingkat kegagalan pick & place dan pemasangan.
- Siap Kecepatan Tinggi: Geometri kontak crosstalk rendah, cocok untuk jalur sinyal kecepatan tinggi seluler & drone.
- Penggantian Langsung: Jejak kaki yang kompatibel dengan merek BTB internasional, memperpendek siklus desain ulang proyek.
- Kinerja Getaran Stabil: Gaya penahanan yang baik, cocok untuk lingkungan getaran drone.
- Kemasan Gulungan SMT Penuh: Langsung dijalankan pada mesin pick & place SMT otomatis.
Aplikasi
Penumpukan PCB internal Smartphone, papan kontrol Drone FPV / Konsumen, perangkat pintar portabel, modul IoT ringkas, elektronik genggam.
Pengemasan
Tape & Reel (Kemasan gulungan): Kemasan gulungan standar untuk mesin pick-and-place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan potong-pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH compliant
- Kebijakan Sampel: Sampel gratis didukung, waktu penyelesaian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi kustom berdasarkan evaluasi
- Kemampuan Kustom: Jumlah pin kustom, tinggi tumpuk terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasikan jumlah pin, tinggi terpasang yang diperlukan, entri samping sudut kanan.
- Tentukan ketebalan pelapisan emas berdasarkan kecepatan sinyal & persyaratan masa pakai.
- Periksa suhu operasi dan persyaratan getaran untuk perangkat drone / genggam.
- Verifikasi jejak kaki PCB terhadap gambar kami sebelum pembekuan tata letak.
- Minta sampel gratis untuk pengujian perakitan SMT & integritas sinyal.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Uji CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga.
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
