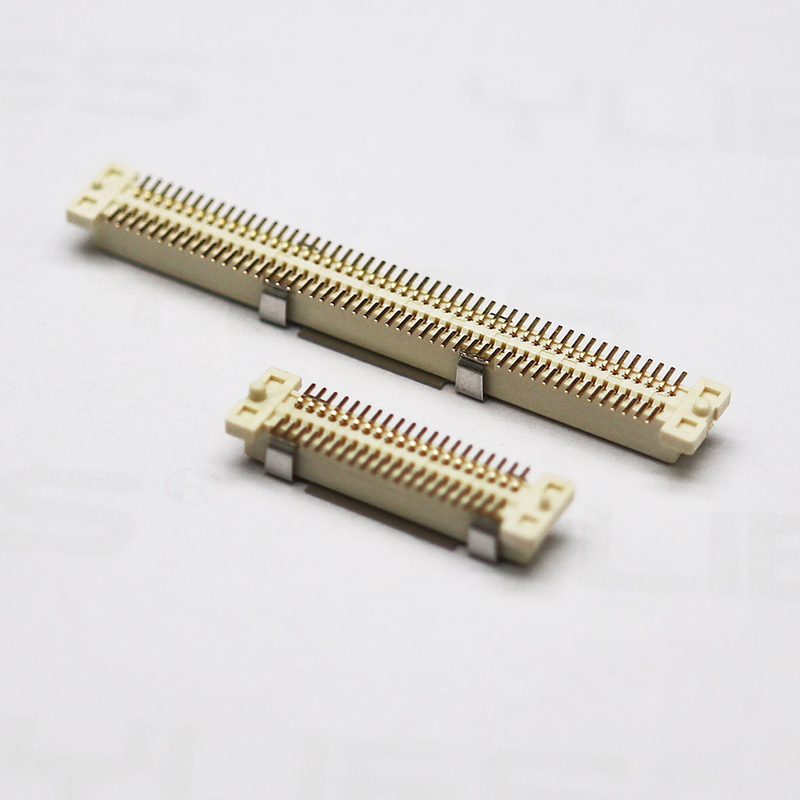

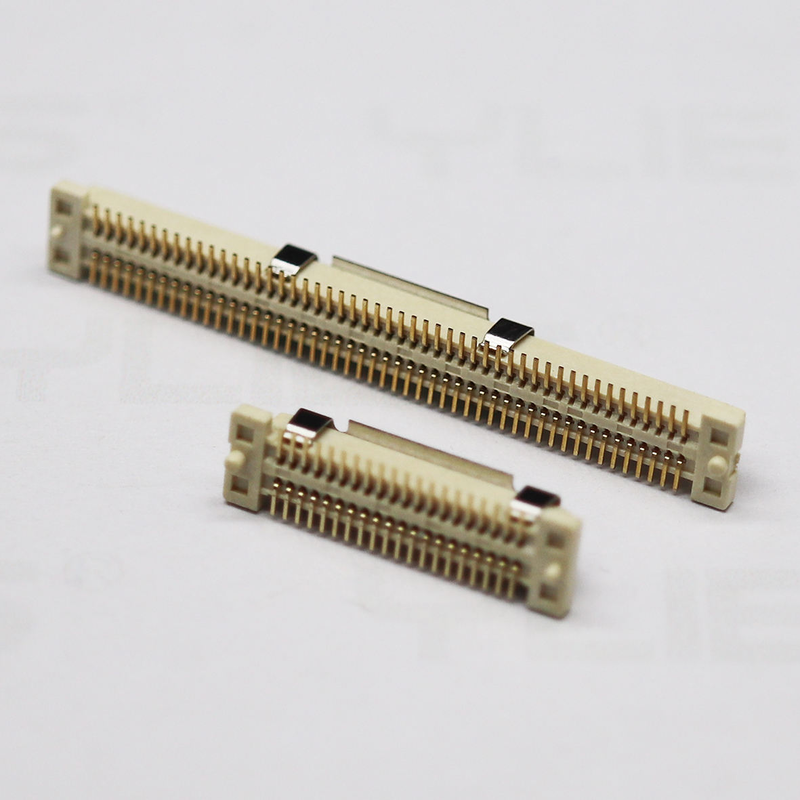

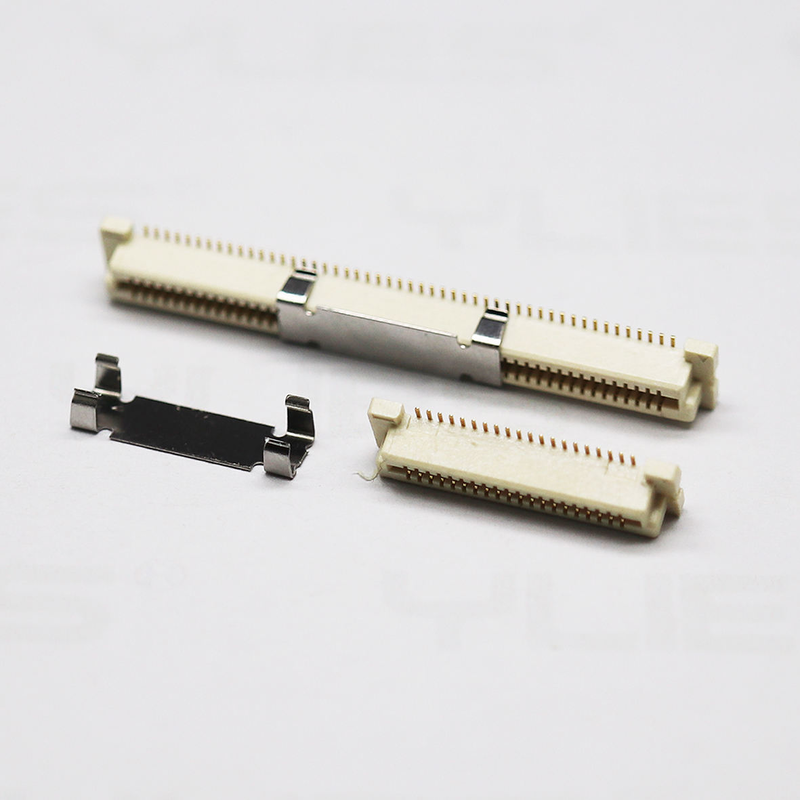

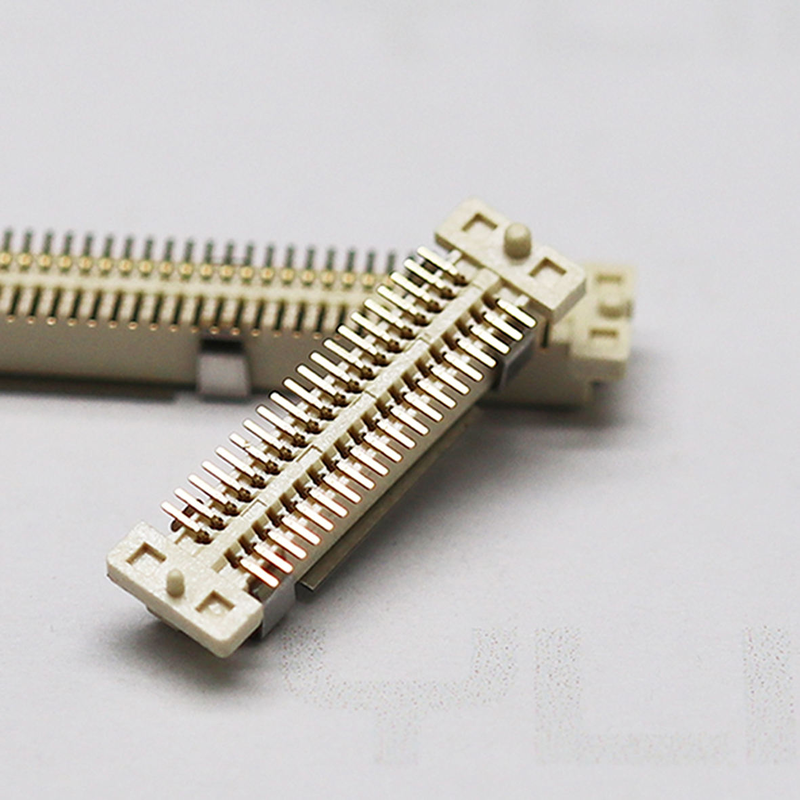

Konektor BTB Pitch 0.8mm Slot Ganda SMT SMD Female Male Konektor Papan-ke-Papan PCB
Sorotan Produk
✅ Penyelarasan Otomatis & Pemasangan Buta Desain Anti-Kesalahan Penyelarasan: Rib panduan bawaan & struktur anti-kunci menyerap toleransi perakitan PCB, menghindari kerusakan pin selama pemasangan manual/otomatis. ✅ Integritas Sinyal Kecepatan Tinggi: Geometri kontak yang dioptimalkan untuk transmisi data kecepatan tinggi yang stabil, crosstalk rendah untuk penumpukan PCB berdensitas tinggi.
✅ Opsi Ketinggian Terpasang Ganda: Ketinggian tumpukan standar tersedia, fleksibel untuk desain modular PCB multi-lapisan.
✅ Struktur Slot Ganda SMT: SMD dudukan permukaan Pria & wanita, kompatibel dengan proses reflow PCB standar.
Deskripsi Produk
| Kategori |
Parameter |
Detail |
| Listrik |
Pitch |
0.8 mm |
|
Arus Terukur |
0.5 A per kontak |
|
Tegangan Terukur |
50 V AC/DC |
|
Resistansi Kontak |
≤ 25 mΩ (awal) |
|
Resistansi Isolasi |
≥ 10 GΩ |
|
Tegangan Tahan |
250 V AC, 1 menit |
| Mekanis |
Siklus Pemasangan |
Minimum 500 siklus |
|
Toleransi Pemasangan |
Toleransi penyelarasan otomatis XY untuk pemasangan buta |
|
Tipe Dudukan |
Dudukan Permukaan SMT / SMD |
|
Struktur |
Slot Ganda, set Pria + Wanita |
| Bahan & Pelapisan |
Rumah |
LCP, UL94V-0, tahan suhu tinggi |
|
Bahan Kontak |
Paduan Tembaga |
|
Pelapisan Kontak |
Pelapisan emas pada area kontak; Lapisan nikel di bawahnya |
|
Pelapisan Terminasi |
Timah Matte di atas Nikel |
| Lingkungan |
Suhu Operasi |
-40°C ~ +105°C |
|
Kepatuhan |
RoHS, REACH, Halogen-free opsional |
| Panduan Penyolderan |
Profil Reflow |
Reflow bebas timbal, suhu puncak ≤260°C, sesuai dengan IPC/JEDEC J-STD-020 |
Referensi Silang / Alternatif
Alternatif yang kompatibel dengan jejak pin-ke-pin untuk seri JAE KX14/KX15, seri Hirose FX18, seri slot ganda pitch 0.8mm BTB Molex.
Catatan: Verifikasi ketinggian tumpukan & jumlah pin sebelum tata letak PCB; sediakan datasheet & 3D STEP untuk pemeriksaan CAD Anda.
Fitur Produk
- Struktur panduan slot ganda mencegah penyisipan terbalik, mendukung pemasangan buta & penyelarasan otomatis, mengurangi pemborosan perakitan.
- Insulator LCP suhu tinggi, stabil selama penyolderan reflow bebas timbal, tidak ada kelengkungan.
- Kontak paduan tembaga presisi dengan pelapisan emas, impedansi stabil, resistansi kontak rendah untuk sinyal kecepatan tinggi.
- Kemasan tape & reel SMT, langsung kompatibel dengan mesin pick & place SMT.
- Jumlah pin & penyesuaian ketinggian terpasang yang fleksibel untuk penumpukan PCB modular.
Keunggulan Produk
🔹 Tingkat kegagalan perakitan lebih rendah: Kunci anti-dummy + toleransi penyelarasan otomatis menyelesaikan masalah offset tumpukan PCB, menghemat biaya pengerjaan ulang produksi.
🔹 Kinerja kecepatan tinggi yang konsisten: Struktur kontak yang disetel mempertahankan integritas sinyal untuk papan berdensitas tinggi.
🔹 Pengganti langsung: Jejak kaki yang kompatibel dengan merek terkenal internasional, pengurangan biaya BOM yang mudah tanpa desain ulang PCB utama.
🔹 Pasokan langsung pabrik: Sampel cepat & waktu tunggu produksi massal, uji QC penuh sebelum pengiriman.
🔹 Dukungan insinyur tersedia: Datasheet, gambar 2D, 3D STEP & pola landasan PCB disediakan untuk validasi tata letak Anda.
Aplikasi
Modul kontrol industri
elektronik medis
gerbang IoT
perangkat penyimpanan
modul tampilan
elektronik bantu otomotif
perangkat genggam
penumpukan papan komunikasi
modul sensor AI
Pengemasan
Tape & Reel (Kemasan reel): Kemasan reel standar untuk mesin pick‑and‑place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan potong‑pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1‑3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH compliant
- Kebijakan Sampel: Sampel gratis didukung, waktu penyelesaian sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; MOQ konfigurasi kustom berdasarkan evaluasi
- Kemampuan kustom: Jumlah pin kustom, ketinggian tumpukan terpasang, ketebalan pelapisan, modifikasi mekanis, pengemasan khusus sesuai gambar/spesifikasi Anda.
Panduan Pemilihan Insinyur
- Konfirmasikan Ketinggian Terpasang terlebih dahulu: Ini menentukan celah PCB antara dua papan yang ditumpuk.
- Konfirmasikan jumlah pin total, alokasi pin sinyal/daya.
- Periksa jejak kaki SMT: Kami menyediakan pola landasan dan 3D STEP untuk simulasi PCB Anda.
- Tentukan persyaratan pelapisan: Flash emas / emas tebal untuk lingkungan getaran tinggi / siklus pemasangan panjang.
- Bagikan persyaratan suhu kerja, kecepatan sinyal & getaran Anda; tim AE kami akan merekomendasikan nomor suku cadang yang tepat.
- Selalu uji sampel gratis sebelum produksi massal.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya? A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ketat mengikuti ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memeriksanya dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
