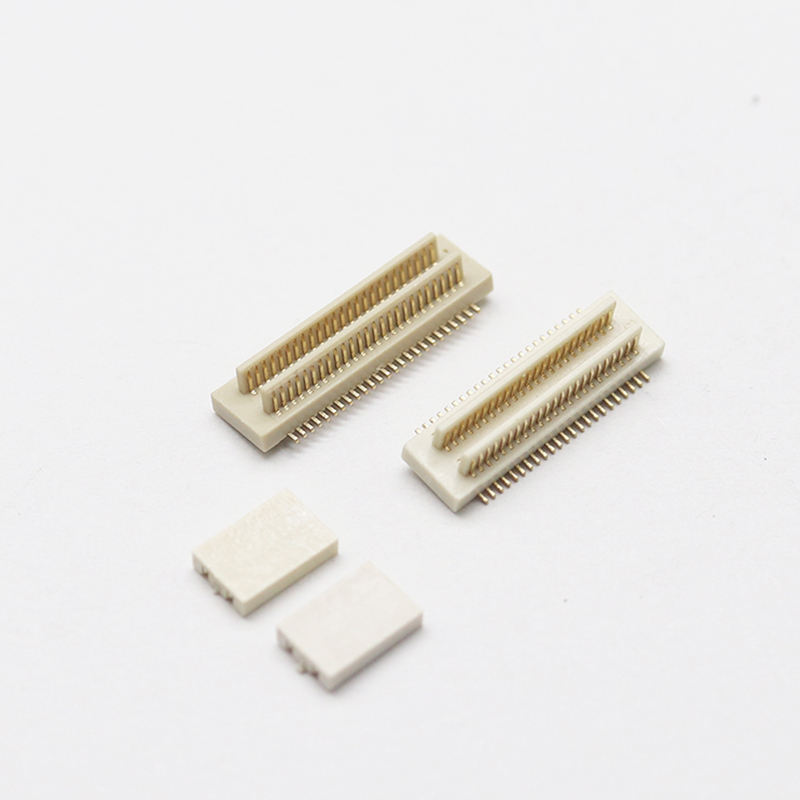

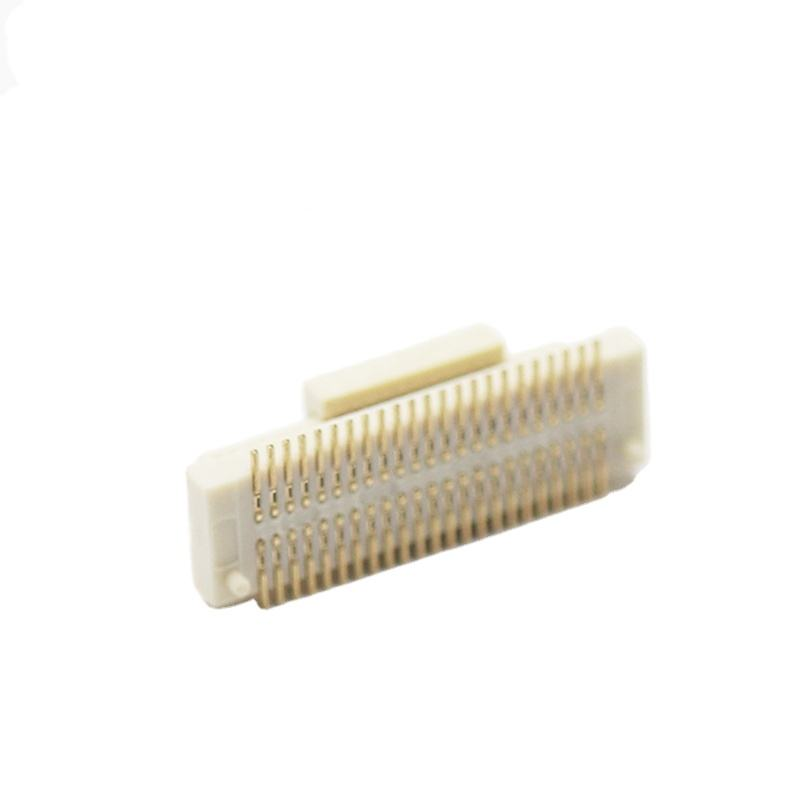

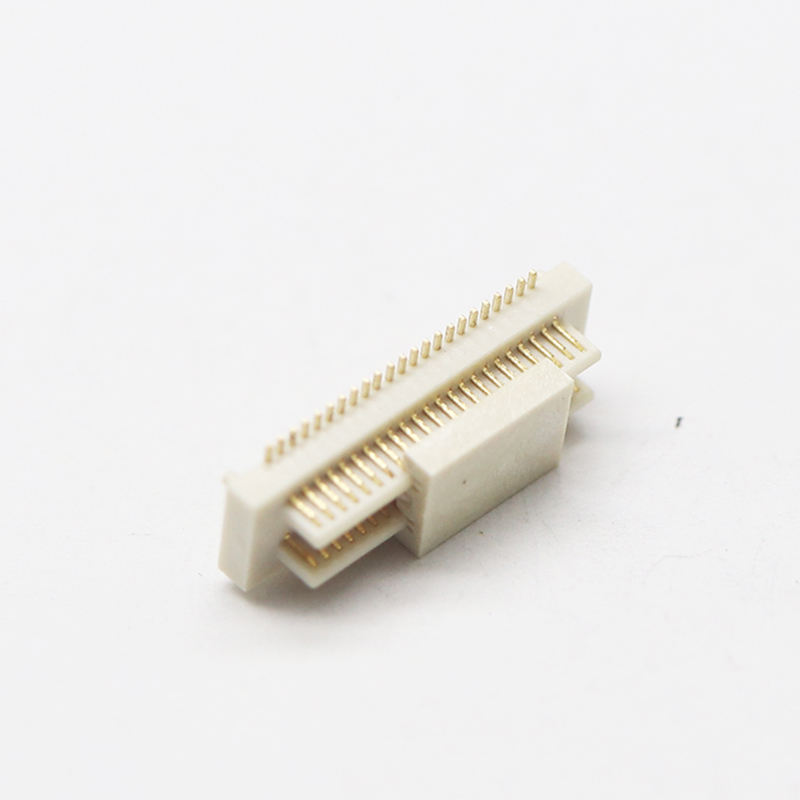

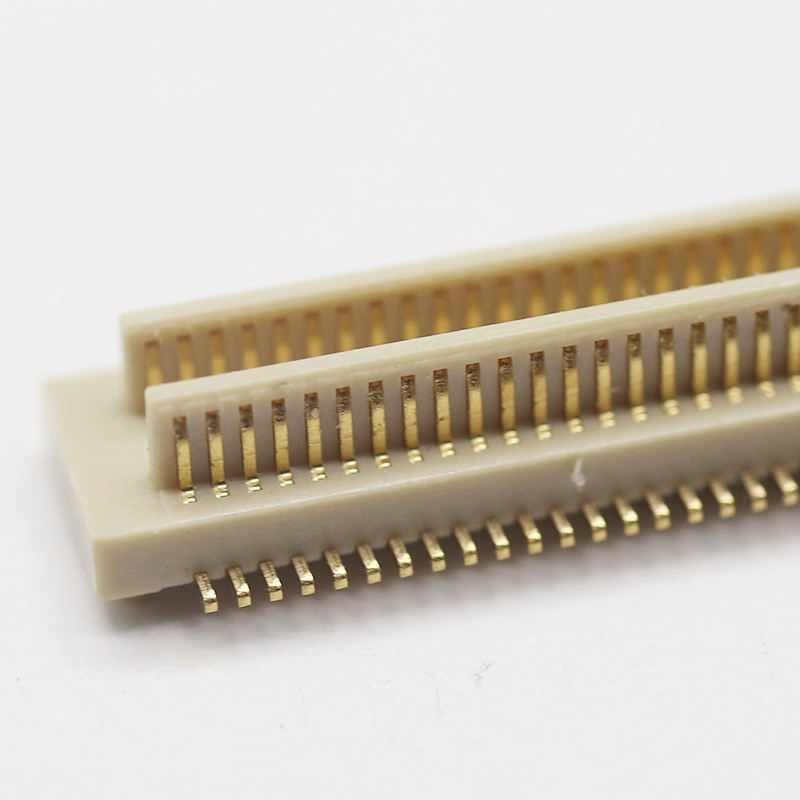

Sesuaikan Konektor Board-to-Board 0.8mm Pitch 40p 2*20p Male Connector SMT Mating Stack Height PCB Header Connector
Perbedaan Produk
- Blind Mating / Self-Alignment & Anti-Reverse Key Design: Dibangun di tulang rusuk panduan & notch foolproof, menyerap perakitan offset, mencegah salah polaritas sisipan; memungkinkan kawin buta selama otomatis PCB tumpukan, mengurangi perakitan scrap.
- Integritas Sinyal Kecepatan Tinggi: Geometri kontak yang dioptimalkan, impedansi diferensial terkontrol, mendukung transmisi sinyal serial berkecepatan tinggi untuk tampilan, sensor, dan modul komputasi kompak.
- Ketinggian tumpukan pasangan yang ditentukan: Ketinggian tumpukan tetap setelah kawin, kontrol celah PCB yang tepat, dimensi mekanis yang konsisten untuk desain papan tumpukan.
- 0.8mm Pitch 2 * 20p Layout baris ganda: 40 posisi kepadatan tinggi, SMT header pria, jejak kompak untuk menghemat ruang PCB.
Deskripsi Produk
| Kategori |
Artikel |
Spesifikasi |
| Kinerja Listrik |
Peringkat Saat Ini |
0.5A per kontak |
|
Nomor tegangan |
100V DC |
|
Resistensi kontak |
≤ 20mΩ |
|
Resistensi Isolasi |
≥ 500MΩ @ 500V DC |
|
Tegangan Tahan Dielektrik |
500V AC, 1 menit, tidak ada kerusakan |
| Kinerja Mekanis |
Pitch |
0.8mm |
|
Pin Count. |
40p, 2*20p baris ganda |
|
Siklus Perkawinan |
Minimal 50 siklus |
|
Ketinggian tumpukan pasangan |
Ketinggian pasangan yang ditentukan secara khusus |
|
Kekuatan Perkawinan / Perkawinan |
Kekuatan penempatan rendah, kekuatan penahan yang stabil |
| Bahan & Plating |
Perumahan |
Termoplastik suhu tinggi, UL94 V-0 |
|
Bahan kontak |
Fosfor bronze / paduan tembaga |
|
Contact Plating |
Plating emas selektif pada area perkawinan, plat penghalang nikel bawah; plating timah ekor solder |
| Lingkungan |
Suhu operasi |
-40°C ~ +85°C |
|
Kepatuhan |
RoHS, REACH |
| Panduan Pengelasan |
Jenis Mount |
SMT Surface Mount |
|
Profil aliran balik |
Aliran kembali bebas Pb, suhu puncak ≤260°C, waktu tinggal pada puncak ≤30s |
|
Pemanasan Tangan |
Max 350°C, ≤5s per pin |
Referensi silang / Alternatif
Alternatif drop-in untuk seri header pria BTB 40pin setara 0,8mm pitch dari Molex, JAE, Hirose, ACES.
- Jejak yang sama, penugasan pin, dan tinggi tumpukan seperti seri referensi setelah konfirmasi.
- Tim insinyur kami dapat memverifikasi kompatibilitas jejak PCB dan memberikan gambar dimensi untuk pemeriksaan tata letak Anda.
- Tidak perlu desain ulang PCB yang besar untuk penggantian; waktu dan total biaya yang lebih rendah dibandingkan dengan bagian impor.
Fitur Produk
- SMT header laki-laki, baris ganda 2 × 20p, 0,8mm pitch halus.
- Kunci anti-dummy yang tidak mudah tertipu + panduan penyelarasan diri untuk kawin buta, menghindari kerusakan pin selama perakitan.
- Perumahan suhu tinggi, stabil setelah pengelasan aliran kembali, tidak ada warpage.
- Pelapisan emas selektif untuk kontak yang andal dan ketahanan oksidasi.
- Tinggi tumpukan yang konsisten, stabilitas mekanik yang baik di bawah getaran & kejut.
- Disesuaikan: menyesuaikan ketinggian, ketebalan emas, warna rumah, tambahkan pos lokalisasi.
Keuntungan Produk
- Perhimpunan Ramah: Pemandu penyesuaian diri mentolerir pergeseran papan kecil, mengurangi tingkat kegagalan pergaulan manual / otomatis.
- Keandalan Sinyal Tinggi: Struktur kontak yang disetel mempertahankan integritas sinyal untuk antarmuka kecepatan tinggi.
- SMT Siap: Tape & reel packaging untuk langsung pick-and-place pada jalur SMT Anda yang ada.
- Stabilitas Biaya & Pasokan: Pabrik presisi lokal, waktu pengiriman lebih pendek daripada merek luar negeri; sampel gratis untuk validasi.
- Dukungan Teknik: Data sheet, file 2D / 3D STEP, rekomendasi jejak tersedia untuk desain perangkat keras Anda.
Aplikasi
- Modul tampilan, koneksi papan sensor kamera
- Papan kontrol IoT, elektronik yang dapat dipakai
- Modul PCB kompak medis
- Perangkat genggam industri, terminal POS
- Sub-board sensor robotika, perakitan PCB bertumpuk
- Komunikasi modul faktor bentuk kecil
Kemasan
Tape & Reel (Pengemasan Reel):Pengemasan reel standar untuk mesin pick-and-place SMT. Bagian dapat langsung dimuat ke jalur produksi otomatis Anda tanpa mengemas ulang. Layanan cut-tape tersedia untuk prototipe batch kecil.
Waktu Pelaksanaan
- Pesenan sampel: 3 hari kerja
- Pemesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi dan jumlah pesanan
Sertifikasi Pabrik & Layanan Khusus
- Sertifikasi: ISO9001, RoHS, sesuai dengan REACH
- Disediakan kustomisasi: Modifikasi ketinggian tumpukan, ketebalan plating, posisi tiang, warna perumahan, perubahan pin count, penandaan OEM.
- Kebijakan Sampel: Dukungan sampel gratis, output sampel cepat.
- MOQ: MOQ rendah untuk item standar; MOQ alat khusus untuk dikonfirmasi oleh rekayasa.
- Kami menyediakan pemeriksaan teknik pra-penjualan, validasi gambar, dan laporan uji keandalan atas permintaan.
Panduan Pemilihan Insinyur
- Konfirmasi diperlukanketinggian tumpukan yang terpasangPertama, ini adalah dimensi kritis untuk celah PCB ditumpuk.
- Memverifikasi pasangan kawin (soket betina) seri; mengirim nomor bagian betina untuk pemeriksaan kompatibilitas.
- Tentukan ketebalan plating emas berdasarkan lingkungan kerja Anda: emas yang lebih tebal untuk peralatan getaran tinggi / umur panjang.
- Konfirmasi kemasan: Gulung untuk produksi massal SMT, nampan hanya untuk prototipe batch kecil.
- Kirimkan gambar tata letak PCB atau model 3D; insinyur kami dapat memeriksa gangguan dan clearance kawin sebelum Anda melakukan pesanan.
- Selalu menjalankan validasi listrik & kawin dengan sampel gratis sebelum produksi massal
FAQ
T: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semuanya. Hanya beri tahu kami produk yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksi.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana pengiriman pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T / T ((Transfer), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ketat ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami.
T: Saya butuh daftar harga semua produk Anda.
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelum (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah; kami dapat menempatkan logo Anda atau informasi lain pada kemasan.Hanya harus menunjukkan bahwa itu akan menyebabkan beberapa biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
