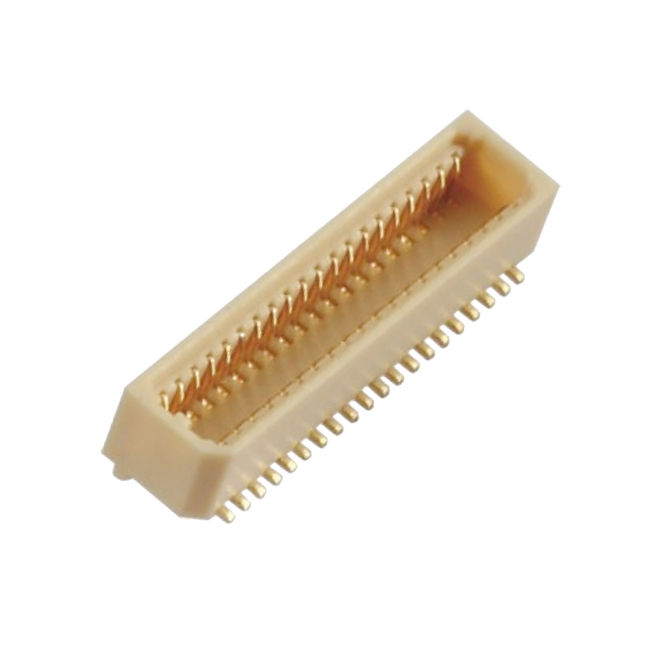

Konektor Soket Betina Listrik Pengganti Hirose SMT BTB 0.8mm Pitch 40PIN
Sorotan Produk
✅ Pemasangan Buta & Desain Anti-Miring Otomatis: Boss pemandu bawaan menyerap penyimpangan perakitan, mencegah kerusakan pin selama pemasangan manual/otomatis, mengurangi tingkat pengerjaan ulang PCB
✅ Integritas Sinyal Kecepatan Tinggi: Kontrol impedansi yang dioptimalkan, transmisi kecepatan tinggi yang stabil untuk jalur sinyal
✅ Ketinggian Terpasang Tetap: Kontrol ketinggian tumpukan yang presisi, jarak papan yang konsisten untuk desain mekanis produk yang ramping
✅ Pitch halus 0.8mm 40PIN densitas tinggi, pemasangan permukaan SMT, 0.5A per kontak
✅ Pengganti Langsung Hirose: Jejak pin kompatibel, alternatif drop-in tanpa desain ulang PCB
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Listrik |
Arus Terukur |
0.5A per kontak |
|
Tegangan Terukur |
50V AC/DC |
|
Resistansi Kontak |
≤50mΩ |
|
Resistansi Isolasi |
≥1000MΩ @100VDC |
|
Tegangan Tahan |
100V AC, 1 menit tanpa kerusakan |
| Mekanis |
Pitch |
0.8mm |
|
Jumlah Pin |
40PIN, Soket Betina |
|
Tipe Pemasangan |
Pemasangan Permukaan SMT |
|
Siklus Pemasangan |
≥500 kali |
|
Ketinggian Terpasang |
Tersedia Kustom (tentukan ketinggian tumpukan yang Anda butuhkan) |
| Bahan & Pelapisan |
Bahan Kontak |
Perunggu Fosfor |
|
Pelapisan Kontak |
Emas di atas Nikel |
|
Bahan Housing |
LCP, UL94 V-0 |
| Lingkungan |
Suhu Operasi |
-40℃ ~ +85℃ |
|
Kepatuhan |
RoHS, REACH SVHC |
| Panduan Penyolderan |
Profil Reflow |
Ikuti J-STD-020, suhu puncak ≤260℃, maks 5 detik |
Referensi Silang / Alternatif
Pengganti drop-in untuk soket BTB 40-pin pitch 0.8mm seri FX18 Hirose.
- Jejak PCB & penetapan pin yang sama; tidak diperlukan modifikasi tata letak PCB
- Dapat dipasang dengan header pasangan Hirose asli
- Sumber kedua yang hemat biaya, mengatasi risiko waktu tunggu lama & kekurangan pasokan
- Juga alternatif untuk seri BTB 40P pitch 0.8mm Molex / TE yang sebanding
Fitur Produk
- Struktur panduan anti-dummy key + self-alignment, mendukung pemasangan buta, menghindari penyisipan terbalik & pembengkokan pin
- Kontak pegas perunggu fosfor mempertahankan gaya kontak yang stabil setelah pemasangan berulang
- Housing suhu tinggi LCP, tahan terhadap penyolderan reflow bebas timbal tanpa deformasi
- Pitch halus 0.8mm, 40-pin densitas tinggi, menghemat ruang PCB untuk elektronik ringkas
- Terminal SMT dengan bantalan solder datar, koplanaritas yang sangat baik untuk pick & place yang stabil
Keunggulan Produk
- Stabilitas pasokan: Produksi langsung pabrik, tidak ada hambatan MOQ untuk sampel, melewati waktu tunggu OEM yang lama
- Jejak kaki yang diverifikasi insinyur: Kompatibilitas yang telah diuji, mengurangi siklus validasi Anda
- Kontrol pelapisan yang konsisten: Ketebalan pelapisan emas yang seragam, sinyal stabil & anti-korosi
- Siap otomatisasi: Kemasan tape & reel untuk mesin pick-and-place SMT
- Dapat disesuaikan: Sesuaikan ketinggian terpasang, ketebalan pelapisan, jumlah pin sesuai proyek Anda
Aplikasi
Modul kontrol industri,
perangkat pintar IoT,
instrumen genggam,
elektronik medis,
modul tampilan,
elektronik bantu otomotif,
perangkat ramping konsumen,
penumpukan papan PCBA gateway komunikasi
Pengemasan
Tape & Reel (Kemasan Reel): Kemasan reel standar untuk mesin pick-and-place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan potong-pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung pada konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
- Sertifikasi: ISO9001, RoHS, REACH patuh
- Kustomisasi tersedia: Modifikasi ketinggian tumpukan terpasang, ketebalan pelapisan, tiang penentu posisi, warna housing, perubahan jumlah pin, penandaan OEM.
- Kebijakan Sampel: Mendukung sampel gratis, output sampel cepat.
- MOQ: MOQ rendah untuk item standar; MOQ perkakas kustom akan dikonfirmasi oleh teknik.
- Kami menyediakan tinjauan teknik pra-penjualan, validasi gambar, dan laporan uji keandalan berdasarkan permintaan.
Panduan Pemilihan Insinyur
- Konfirmasikan Ketinggian Terpasang yang diperlukan terlebih dahulu; kami memiliki beberapa opsi ketinggian tumpukan untuk seri 40P 0.8mm
- Verifikasi jejak PCB terhadap datasheet kami yang disediakan sebelum pembekuan tata letak
- Untuk aplikasi sinyal kecepatan tinggi, minta laporan uji impedansi
- Jika bagian pasangan Anda adalah header Hirose asli, konfirmasikan kompatibilitas pemasangan sebelum uji coba massal
- Suhu operasi >85℃ atau lingkungan yang banyak getaran, beri tahu kami untuk peningkatan kontak
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memeriksanya dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
