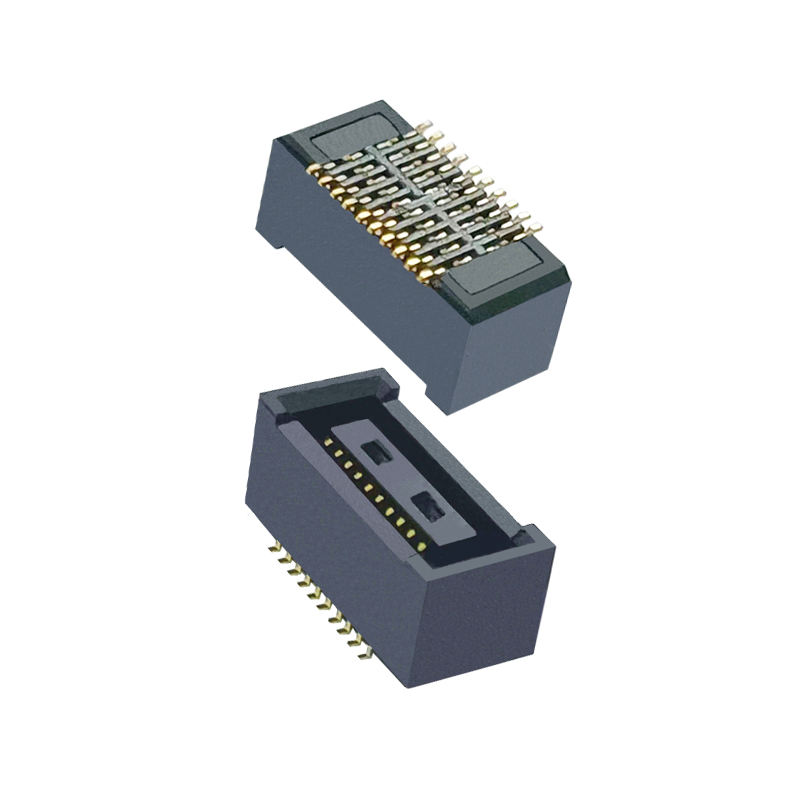

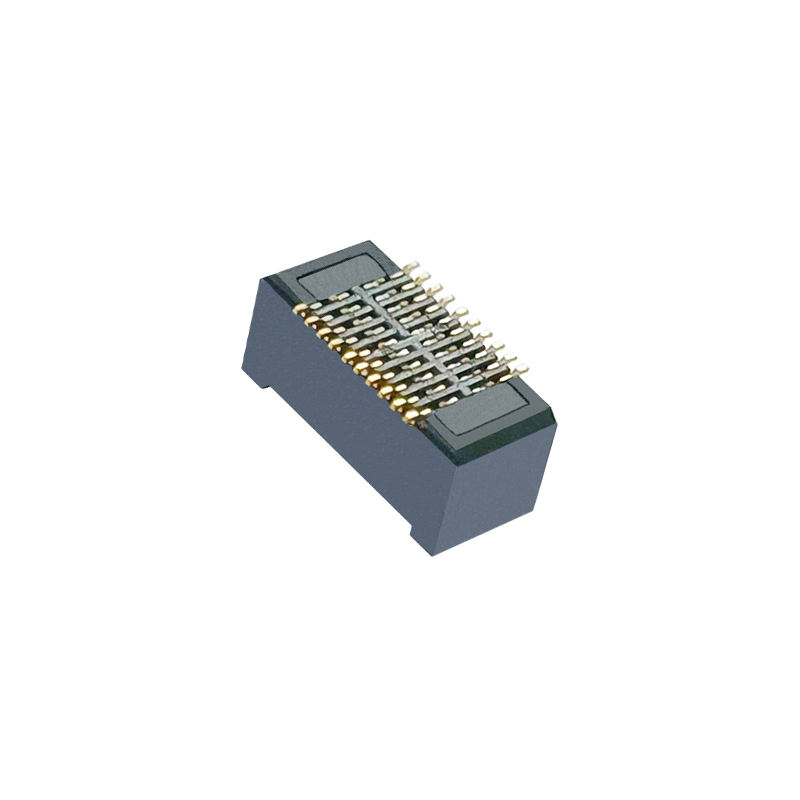

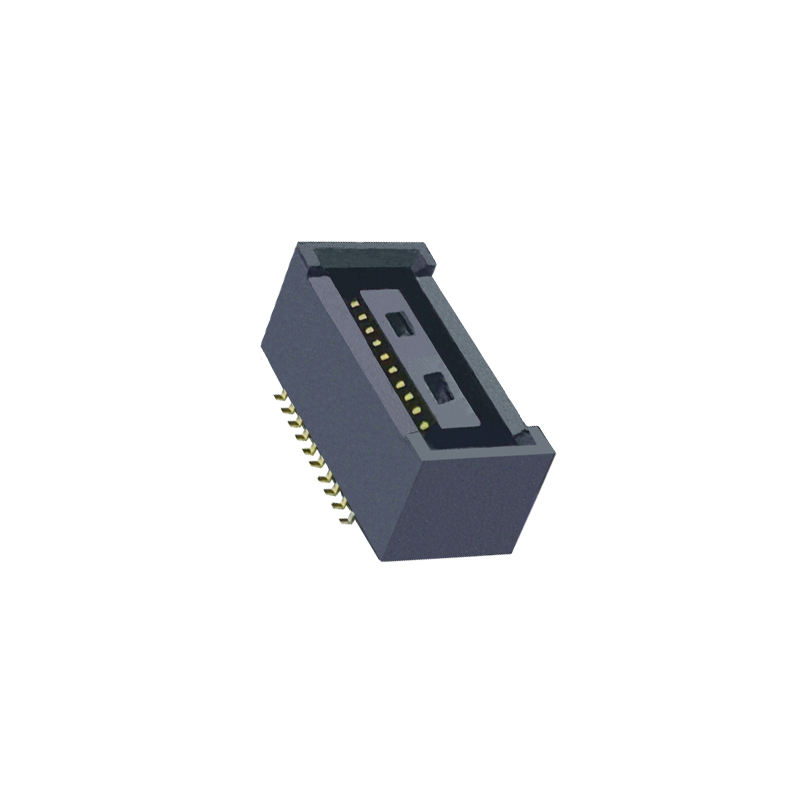

Konektor Board-to-Board yang Kompatibel dengan DF40HC(4.0)-20DS-0.4 - Pitch 0.4mm Baris Ganda BTB Betina
Sorotan Produk
✅ Pemasangan Buta & Penyelarasan Mandiri: Rusuk pemandu memberikan toleransi mengambang XY ±0.33mm, menyerap penyimpangan perakitan PCB, menghindari kerusakan pin selama pemasangan buta
✅ Kinerja Sinyal Kecepatan Tinggi: Mendukung hingga 20Gbps, sepenuhnya sesuai dengan transmisi sinyal MIPI, USB3.1 Gen2, PCIe
✅ Tinggi Terpasang Tetap: 4.0mm: Kontrol ketinggian tumpukan yang tepat untuk celah PCB yang terkontrol, desain mekanis multi-board yang stabil
✅ Kemasan Pita & Gulungan SMT: Langsung kompatibel dengan mesin pick-and-place otomatis untuk produksi massal
✅ Penghalang Anti-Solder Wicking: Penghalang nikel mencegah solder merayap ke area kontak, meningkatkan hasil penyolderan
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Listrik |
Pitch |
0.4 mm |
|
Jumlah Pin / Baris |
20 pin, baris ganda |
|
Arus Terukur per Kontak |
0.3 A |
|
Tegangan Terukur |
30 V DC |
|
Resistansi Kontak |
≤30 mΩ |
|
Resistansi Isolasi |
≥500 MΩ @ 500V DC |
|
Tegangan Tahan |
250V AC selama 1 menit |
| Mekanikal |
Tinggi Terpasang |
4.0 mm |
|
Rentang Penyelarasan Mandiri |
±0.33 mm sumbu X / Y |
|
Siklus Pemasangan |
30 siklus minimum |
|
Tipe Pemasangan |
Pemasangan permukaan SMT |
| Bahan & Pelapisan |
Rumah |
LCP, UL94 V-0 |
|
Bahan Kontak |
Perunggu Fosfor |
|
Pelapisan Area Pemasangan |
Pelapisan emas (0.2μm) di atas penghalang nikel |
|
Pelapisan Terminal |
Timah di atas nikel |
| Lingkungan |
Suhu Operasi |
-35°C ~ +85°C |
|
Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Profil Reflow |
Reflow SMT standar, suhu puncak ≤260°C, maks 10 detik |
Referensi Silang / Alternatif
Soket betina BTB inikompatibel pin-ke-pin, jejak dengan Hirose DF40HC(4.0)-20DS-0.4V(51). Insinyur dapat menggunakannya sebagai alternatif langsung untuk validasi prototipe dan produksi massal. Jejak PCB yang sama, antarmuka pemasangan yang sama, tidak perlu desain ulang PCB.Catatan diferensiasi: Pasokan langsung pabrik, waktu tunggu lebih pendek, MOQ fleksibel, pasokan jangka panjang yang stabil untuk menghindari kekurangan merek internasional & fluktuasi harga.
Fitur Produk
Polarisasi bawaan
- Kuncifool-proofing, mencegah pemasangan terbalik dan jepitan pinRusuk penguat penyerap guncangan di kedua sisi, menyerap tekanan mekanis selama perakitan & getaran
- Struktur kontak tertutup saat terpasang, perlindungan debu & kontaminasi
- Umpan balik klik taktil yang jelas saat terpasang penuh, inspeksi perakitan yang mudah
- Area pengambilan vakum yang cukup untuk penempatan SMT yang stabil
- Keunggulan Produk
Pengganti langsung
- : Tidak perlu perubahan tata letak untuk proyek yang awalnya menggunakan seri Hirose DF40Desain hasil tinggi
- : Penghalang nikel anti-solder-wicking mengurangi tingkat penolakan penyolderanStabilitas pasokan
- : Pabrik konektor presisi domestik, tidak tunduk pada kehabisan stok merek luar negeriDukungan teknik cepat
- : Sampel gratis untuk validasi perangkat keras; dukungan gambar & DFM cepatDioptimalkan biaya
- : Harga grosir pabrik, biaya BOM total lebih baik untuk volume sedang & tinggiAplikasi
Perangkat pintar genggam, modul tampilan
- Modul kamera, interkoneksi sinyal MIPI
- Elektronik portabel medis
- Perangkat IoT, modul sensor
- Papan kontrol kecil industri
- Penumpukan PCB tambahan notebook/tablet
- Pengemasan
Pita & Gulungan (Kemasan gulungan):
Kemasan gulungan standar untuk mesin pick-and-place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan pita potong tersedia untuk prototipe batch kecil.Waktu Tunggu
Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung konfigurasi & jumlah pesanan
- Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, RoHS, REACH
MOQ
- : MOQ rendah untuk suku cadang standarKebijakan Sampel
- : Mendukung sampel gratis; pelanggan hanya menanggung biaya pengiriman; rilis sampel cepatKustomisasi: Jumlah pin kustom, ketinggian tumpukan, ketebalan pelapisan, warna rumah tersedia berdasarkan permintaan. Kirim gambar PCB Anda untuk tinjauan teknik.
- Panduan Pemilihan Insinyur
Konfirmasikan ketinggian terpasang yang diperlukan: model ini = ketinggian tumpukan 4.0mm
- Verifikasi jejak PCB cocok dengan seri DF40HC sebelum pembekuan tata letak
- Untuk aplikasi getaran tinggi, konfirmasikan persyaratan penguncian & penahanan mekanis
- Sinyal kecepatan tinggi (≥10Gbps): simulasi kontrol impedansi tersedia berdasarkan permintaan
- Kirim jumlah pin, ketinggian tumpukan, persyaratan suhu Anda ke insinyur kami untuk rekomendasi suku cadang alternatif jika diperlukan
- FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya?
A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Ketat mengikuti ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
