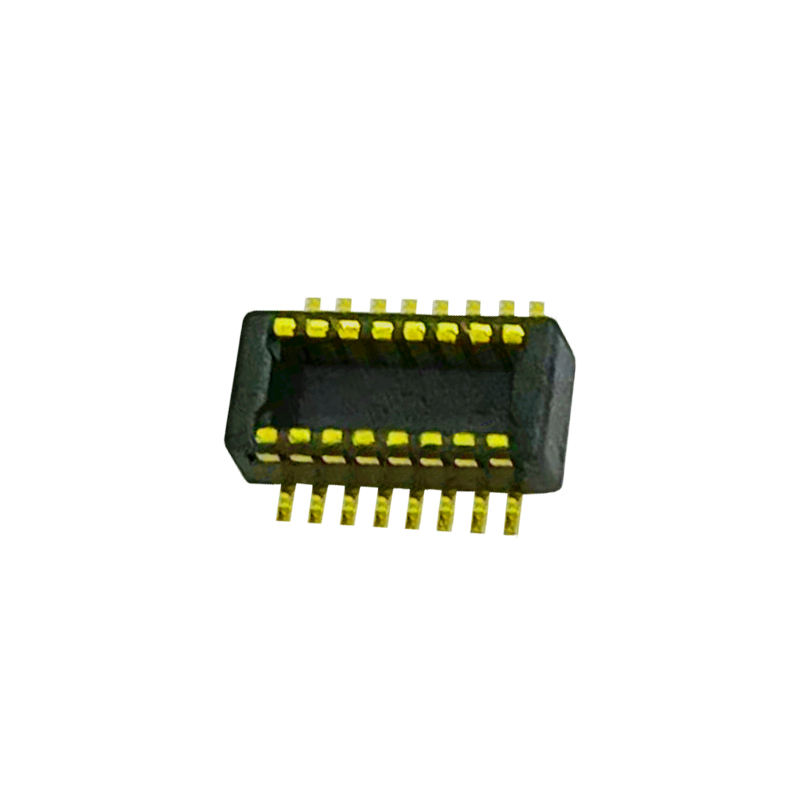

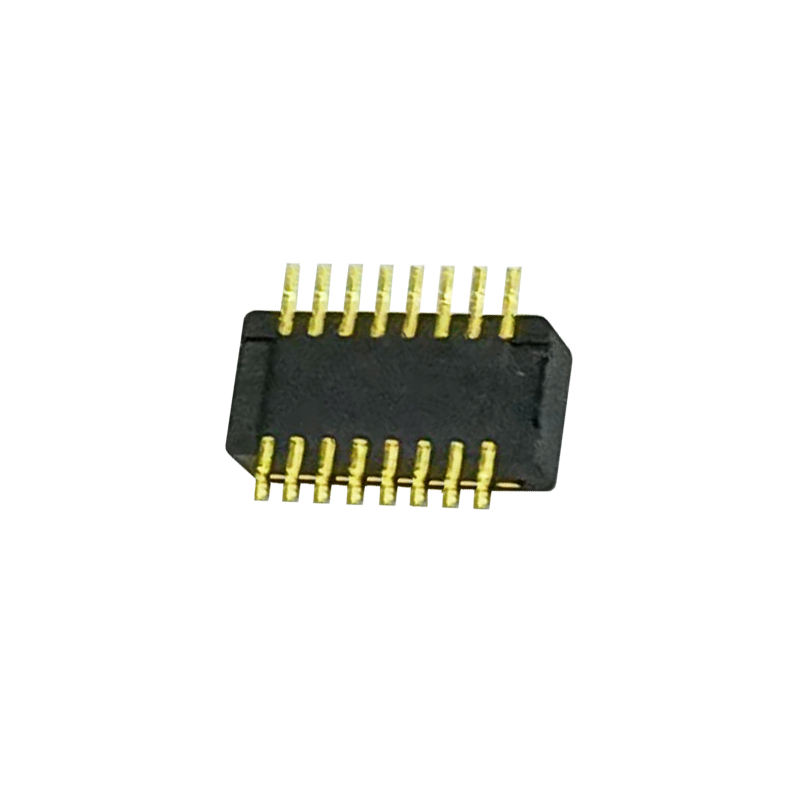

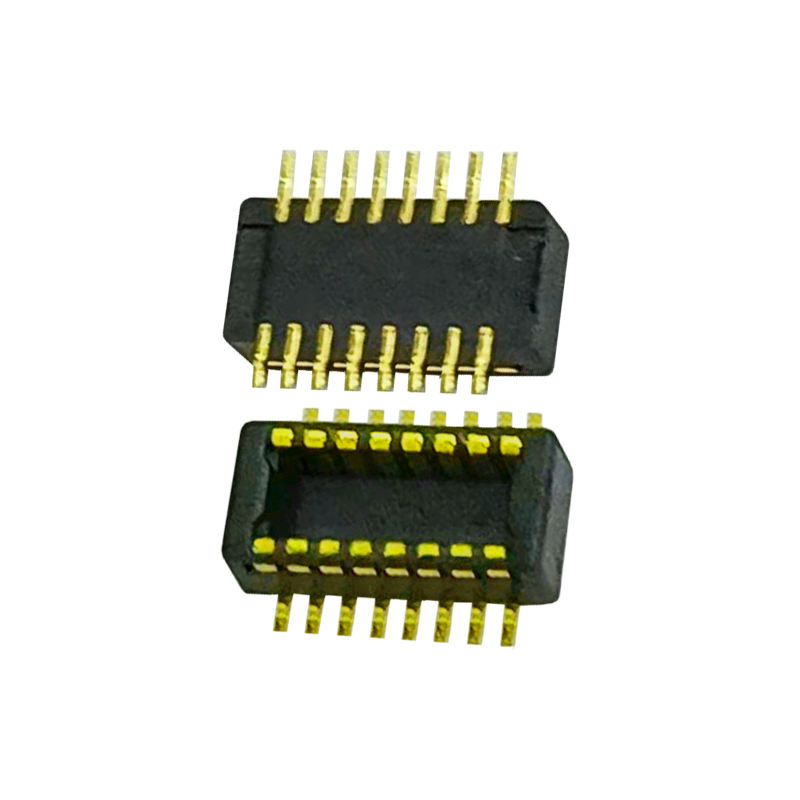

Konektor Papan-ke-Papan Mezzanine Pitch Sempit 0,4mm Baris Ganda 12-Pin Kompatibel DF40TC-12DP-0,4 Konektor Papan Male
Sorotan Produk
✅ Penyambungan Buta & Penyelarasan Diri: Rusuk pemandu terpasang, toleransi lateral 0,33mm, desain anti-kesalahan penyisipan, menyerap offset perakitan & menghindari kerusakan pin selama penyambungan manual/otomatis. ✅ Kinerja Kecepatan Tinggi: Mendukung transmisi sinyal hingga 20Gbps, kompatibel dengan PCIe Gen4, MIPI, USB4 Gen2 untuk perutean sinyal kepadatan tinggi.
✅ Tinggi Tersambung yang Ditentukan: Ketinggian tumpukan tetap untuk kontrol celah PCB yang presisi; tata letak baris ganda profil rendah menghemat jejak PCB.
Deskripsi Produk
| Kategori |
Item |
Parameter |
| Listrik |
Pitch |
0,4 mm |
| Jumlah Pin |
12-pin, Baris Ganda |
| Arus Terukur |
0,3 A per kontak |
| Tegangan Terukur |
30 V DC |
| Resistansi Kontak |
≤ 40 mΩ |
| Resistansi Isolasi |
≥1000 MΩ |
| Tegangan Tahan |
AC 250 V, 1 menit |
| Mekanik |
Siklus Penyambungan |
≥30 siklus |
| Toleransi Penyelarasan Diri |
±0,33 mm |
| Tinggi Tersambung |
Cocokkan ketinggian tumpukan seri DF40TC |
| Tipe Pemasangan |
Pemasangan Permukaan SMT |
| Bahan & Pelapisan |
Bahan Kontak |
Perunggu Fosfor |
| Pelapisan Kontak |
Kontak berlapis emas, penghalang nikel untuk mencegah solder merembes |
| Isolator |
Plastik Tahan Suhu Tinggi LCP |
| Lingkungan |
Suhu Operasi |
-40°C ~ +85°C |
| Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Penyolderan Reflow |
Profil reflow SMT standar, suhu puncak ≤260°C |
Referensi Silang / Alternatif
Pengganti langsung yang kompatibel pin-ke-pin dan jejak untuk Hirose DF40TC-12DP-0,4. Alternatif drop-in tanpa desain ulang tata letak PCB. Juga referensi silang ke seri Molex SlimStack & Kyocera 5804 konektor mezzanine B2B 0,4mm untuk pengadaan alternatif.
Fitur Produk
- Struktur penyambungan buta anti-gagal, rentang penyelarasan diri yang lebar untuk mengurangi cacat perakitan.
- Penghalang nikel menghentikan solder merembes selama reflow, melindungi kontak emas.
- Rusuk penyerap guncangan yang diperkuat, ketahanan getaran & jatuh yang baik.
- Kontak tertutup sepenuhnya saat tersambung, menghalangi kontaminasi debu & fluks.
- Pitch sempit baris ganda yang ringkas, memaksimalkan pemanfaatan ruang PCB.
- Tata letak pad SMT cocok dengan jejak DF40TC asli untuk substitusi langsung.
Keunggulan Produk
- Waktu tunggu lebih pendek vs suku cadang asli HRS impor; menghindari antrean OEM yang panjang.
- Pelapisan & gaya kontak yang konsisten untuk integritas sinyal kecepatan tinggi yang stabil.
- Inspeksi visual & listrik 100% ketat sebelum pengiriman.
- Kemasan pita gulungan siap untuk mesin pick & place SMT, tidak perlu pengemasan ulang untuk lini perakitan Anda.
- Kustomisasi fleksibel: sesuaikan ketinggian tumpukan, jumlah pin, atau ketebalan emas sesuai permintaan. Kirim gambar PCB Anda untuk tinjauan teknik.
Aplikasi
Papan tertanam industri,
perangkat yang dapat dikenakan,
modul sensor medis,
papan sub tablet & laptop,
modul kamera / LiDAR,
instrumen pengujian portabel,
perangkat keras komputasi tepi AI.
Pengemasan
Tape & Reel (Kemasan gulungan): Kemasan gulungan standar untuk mesin pick‑and‑place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan potong‑pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1‑3 minggu, tergantung konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, RoHS, REACH
- MOQ: MOQ rendah untuk suku cadang standar
- Kebijakan Sampel: Mendukung sampel gratis; pelanggan hanya menanggung biaya pengiriman; rilis sampel cepat
- Kustomisasi: Jumlah pin kustom, ketinggian tumpukan, ketebalan pelapisan, warna housing tersedia sesuai permintaan. Kirim gambar PCB Anda untuk tinjauan teknik.
Panduan Pemilihan Insinyur
- Konfirmasikan Tinggi Tumpukan Tersambung terlebih dahulu; ini adalah parameter paling kritis untuk desain celah PCB.
- Verifikasi jumlah pin, persyaratan kecepatan sinyal (jika >10Gbps, kami akan melakukan pemeriksaan impedansi).
- Periksa rentang suhu operasi dan lingkungan getaran untuk penggunaan industri/medis.
- Untuk pengganti drop-in: konfirmasikan jejak PCB cocok dengan DF40TC-12DP-0,4 sebelum produksi massal.
- Minta sampel gratis untuk pengujian perakitan SMT & validasi integritas sinyal.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang dikustomisasi dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
