Konektor Papan-ke-Papan Mezzanine Pitch Sempit 0,4mm Baris Ganda 12-Pin Kompatibel DF40TC-12DP-0,4 Konektor Papan Pria
Sorotan Produk
- Penyelarasan Buta & Penyelarasan Diri: Rusuk pemandu bawaan menyerap penyimpangan perakitan mencegah kerusakan pin selama penyelarasan manual/otomatis
- Kinerja Kecepatan Tinggi: Mendukung PCIe 4.0 / 16Gbps, integritas sinyal stabil untuk pasangan diferensial berkecepatan tinggi
- Tinggi Terpasang Terkendali: Tinggi tumpukan tetap 2,0 mm, kontrol celah PCB yang presisi untuk desain modul tumpuk yang ringkas

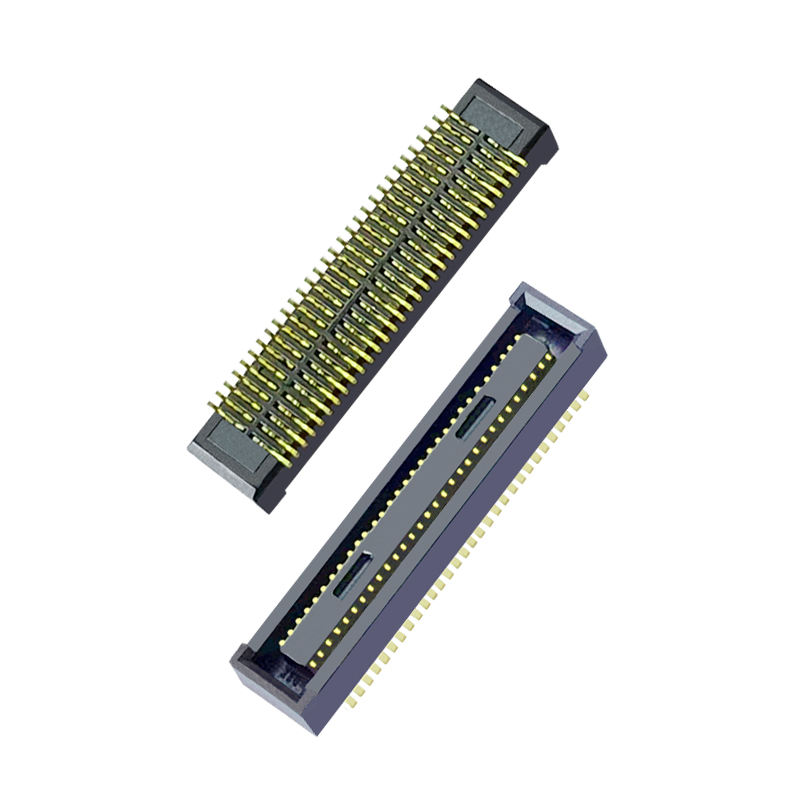

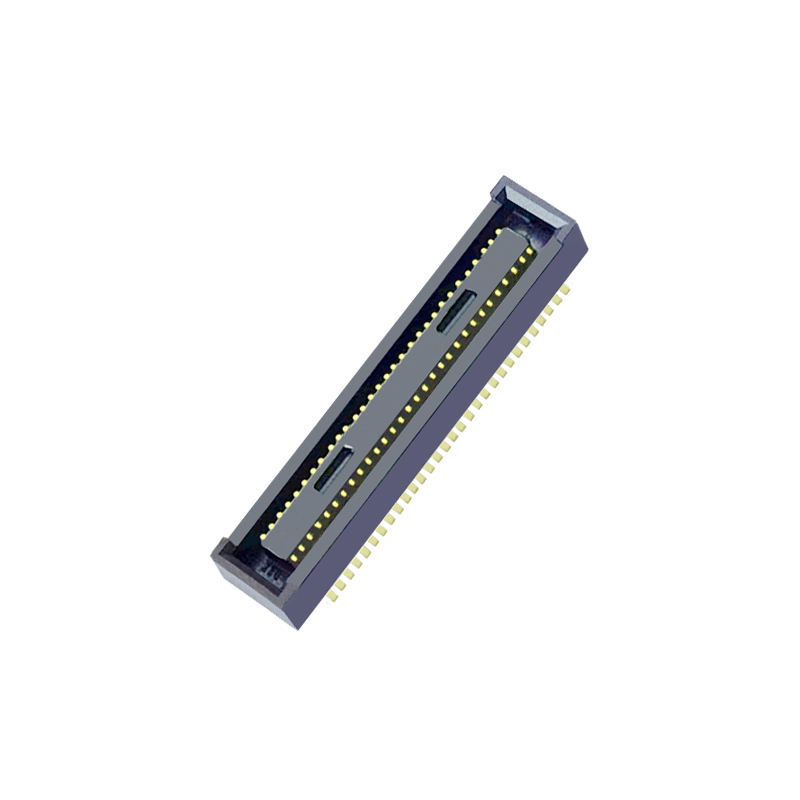

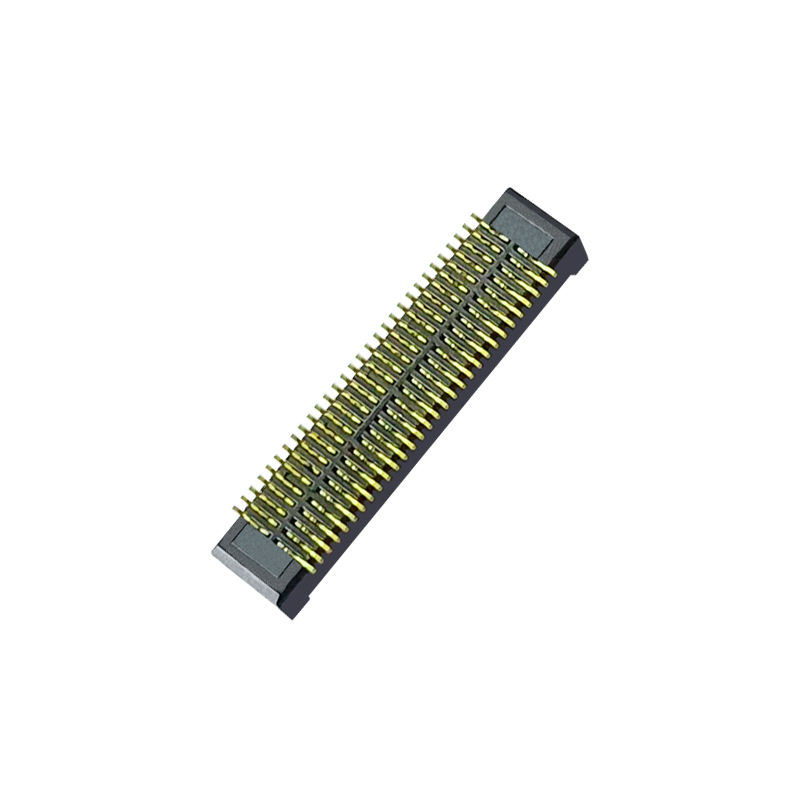

- pitch halus 0,4mm, 60 posisi, soket betina pemasangan permukaan SMT
Deskripsi Produk
| Kategori |
Item |
Parameter |
| Listrik |
Pitch Kontak |
0,4 mm |
|
Posisi |
60P |
|
Arus Terukur |
0,3 A per pin |
|
Tegangan Terukur |
30 V AC |
|
Resistansi Kontak |
≤50 mΩ |
|
Resistansi Isolasi |
≥1000 MΩ |
|
Tegangan Tahan |
100 V AC / 1 menit |
|
Laju Data Maks |
16 Gbps (PCIe Gen4) |
| Mekanis |
Tinggi Tumpukan Terpasang |
2,0 mm |
|
Siklus Penyelarasan |
Minimum 10 siklus |
|
Toleransi Penyelarasan Diri |
±0,33 mm offset XY |
|
Tipe Pemasangan |
Pemasangan Permukaan SMT |
| Bahan & Pelapisan |
Rumah |
LCP, UL94V-0 |
|
Bahan Kontak |
Paduan Tembaga |
|
Pelapisan Kontak |
Pelapisan emas di atas penghalang nikel |
|
Penghalang |
Dinding nikel anti-wicking solder |
| Lingkungan |
Suhu Operasi |
-40℃ ~ +125℃ |
|
Kepatuhan |
RoHS, REACH |
| Penyolderan |
Profil Reflow |
Reflow bebas timbal, ikuti IPC/JEDEC J-STD-020 |
|
Catatan |
Tidak ada penyolderan manual pada area kontak |
Referensi Silang / Alternatif
Pengganti langsung yang kompatibel dengan jejak & kinerja untuk Hirose DF40TC(2.0)-60DS-0,4V. Pola lahan PCB yang sama, antarmuka penyelarasan, kinerja listrik & mekanis. Pengganti langsung untuk kekurangan stok HRS, pengurangan biaya, strategi pasokan multi-sumber. Tidak diperlukan modifikasi tata letak PCB untuk substitusi.
Fitur Produk
- Rusuk pemandu terintegrasi untuk penyelarasan buta dan penyelarasan diri, mengurangi cacat perakitan akibat ketidaksejajaran
- Penghalang anti-wicking solder, mencegah solder merayap ke zona kontak selama reflow SMT
- Struktur isolator yang diperkuat, ketahanan guncangan dan getaran untuk rakitan tumpuk yang ringkas
- Rongga kontak yang sepenuhnya terlindung, menghalangi kontaminasi debu dan fluks
- Karakteristik frekuensi tinggi yang stabil, crosstalk rendah untuk transmisi sinyal berkecepatan tinggi
- Umpan balik klik taktil yang jelas untuk mengonfirmasi penyelarasan penuh
Keunggulan Produk
✅ Pengganti langsung: Jejak yang sama dengan seri HRS DF40TC, nol pengerjaan ulang tata letak
✅ Ramah perakitan: Desain penyelarasan diri mentolerir penyimpangan penempatan, tingkat kegagalan perakitan lebih rendah
✅ Sinyal berkecepatan tinggi yang stabil: Geometri kontak yang dioptimalkan untuk sinyal diferensial berkecepatan tinggi
✅ Kemasan gulungan SMT: Langsung kompatibel dengan mesin pick & place otomatis
✅ Mitigasi risiko multi-sumber: Hindari fluktuasi waktu tunggu & harga pemasok tunggal
✅ Langsung dari pabrik: Dukungan sampel fleksibel & batch kecil untuk validasi teknik
Aplikasi
- Modul kontrol industri
- Papan tertanam ringkas medis
- Modul kamera/sensor visi
- Perangkat portabel genggam
- Modul SSD / penyimpanan berkecepatan tinggi
- Rakitan elektronik tambahan otomotif
- Solusi PCB tumpuk elektronik konsumen
Pengemasan
Tape & Reel (Kemasan gulungan): Kemasan gulungan standar untuk mesin pick-and-place SMT. Suku cadang dapat langsung dimuat ke jalur produksi otomatis Anda tanpa pengemasan ulang. Layanan pemotongan pita tersedia untuk prototipe batch kecil.
Waktu Tunggu
- Pesanan sampel: 3 hari kerja
- Pesanan produksi massal: 1-3 minggu, tergantung konfigurasi & jumlah pesanan
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, RoHS, kepatuhan REACH.
- Kebijakan Sampel: Sampel gratis tersedia, rilis sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; jumlah pin/tinggi tumpukan kustom tersedia berdasarkan permintaan
- Kustomisasi: PIN kustom, tinggi tumpukan, ketebalan pelapisan, opsi pelindung untuk persyaratan proyek khusus
- Dukungan teknik penuh: Lembar data, gambar 2D/3D, jejak PCB, laporan pengujian tersedia berdasarkan permintaan
Panduan Pemilihan Insinyur
- Konfirmasikan tinggi tumpukan terpasang yang Anda butuhkan (kami mendukung berbagai varian tinggi dari seri DF40TC)
- Verifikasi jejak PCB; suku cadang ini cocok dengan pola lahan HRS DF40TC(2.0)-60DS-0,4V
- Periksa persyaratan kecepatan tinggi: Untuk sinyal PCIe4 / 16Gbps, gunakan perutean pasangan yang cocok
- Pemeriksaan mekanis: rentang penyelarasan diri 0,33mm; hindari gaya penyelarasan yang berlebihan
- SMT: Gunakan profil reflow bebas timbal standar; desain bukaan stensil sesuai rekomendasi jejak PCB kami
- Hubungi tim teknik kami untuk dukungan simulasi tumpukan atau validasi penyelarasan
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Tes CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
