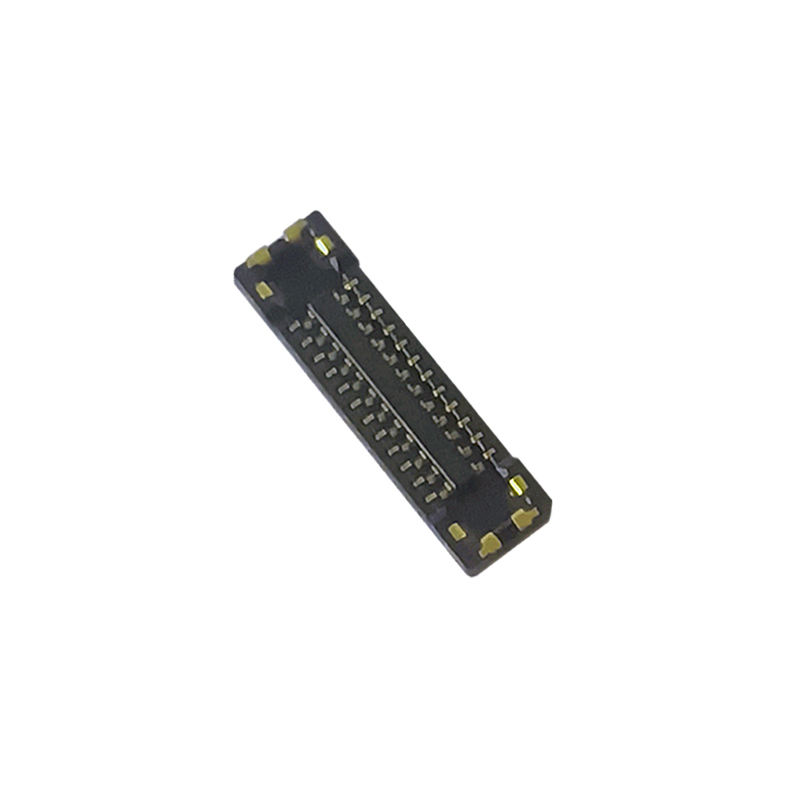

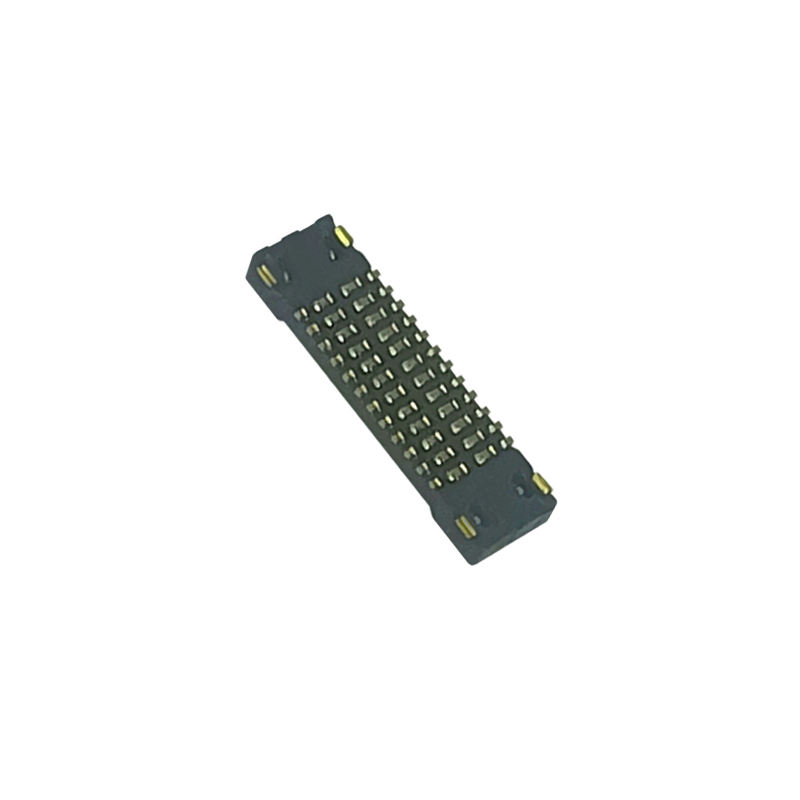

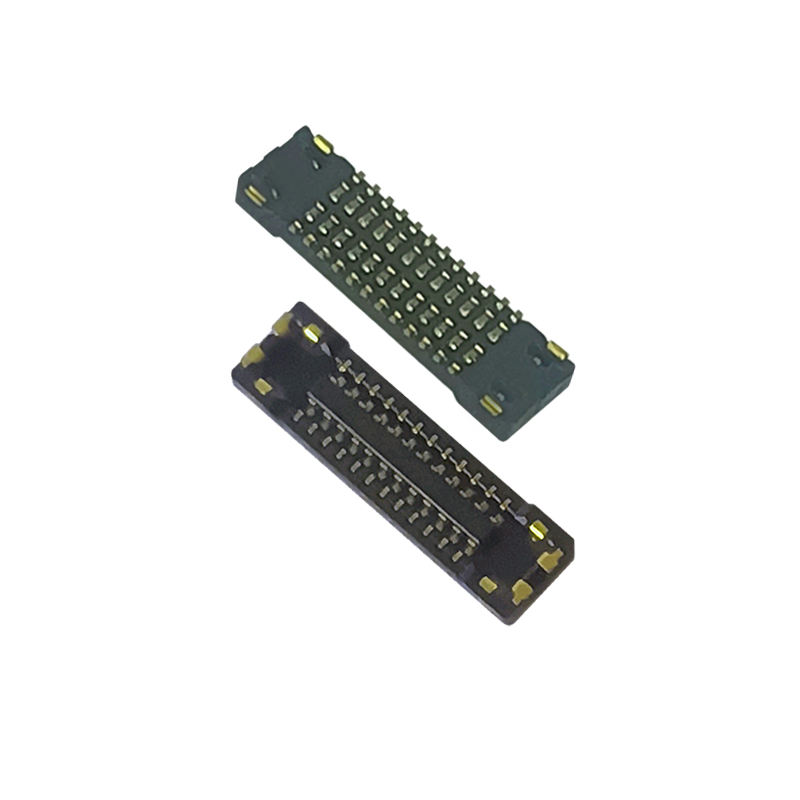

Konektor Mezzanine Board-to-Board 24Pin 0.35mm Pitch Sempit BTB Female Seat WP27D-S024VA1-R15000 Soket yang Kompatibel
Sorotan Produk
✅ Pemasangan Buta & Penyelarasan Diri - rangka pemandu anti-ketidaksejajaran, menyerap offset perakitan, menghindari kerusakan pin selama pemasangan manual/otomatis
✅ Integritas sinyal berkecepatan tinggi, transmisi frekuensi tinggi yang stabil untuk penumpukan PCB multi-layer yang ringkas
✅ Tinggi tumpukan terpasang tetap 0.7mm, kontrol celah PCB yang presisi untuk desain perangkat profil tipis
✅ Struktur kontak titik ganda, anti-getaran & anti-guncangan, umpan balik klik yang jelas untuk konfirmasi pemasangan penuh
✅ Kemasan gulungan pita SMT, penjemputan & penempatan langsung pada jalur perakitan otomatis Anda
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Kinerja Listrik |
Pitch |
0.35mm |
|
Jumlah Pin |
24P (Sinyal + terminal daya terintegrasi) |
|
Tegangan Terukur |
50V AC/DC |
|
Arus Terukur |
Pin sinyal:0.3A ; Pin daya:3.0A |
|
Resistansi Kontak |
Sinyal ≤70mΩ ; Daya ≤20mΩ (awal) |
|
Resistansi Isolasi |
≥1000MΩ @250VDC |
|
Tegangan Tahan |
150V AC, 60 detik tanpa kerusakan |
| Kinerja Mekanis |
Tinggi Terpasang |
0.7mm |
|
Daya Tahan |
30 siklus pemasangan |
|
Gaya Pemasangan / Pelepasan |
Gaya penyisipan rendah yang terkontrol, gaya penahanan yang stabil |
| Bahan & Pelapisan |
Bahan Kontak |
Paduan Tembaga |
|
Pelapisan Kontak |
Pelapisan emas pada area pemasangan; Penghalang nikel untuk mencegah penyerapan solder |
|
Isolator |
Plastik suhu tinggi LCP, UL94V-0 |
| Lingkungan |
Suhu Operasi |
-40°C ~ +85°C |
|
Kepatuhan |
RoHS, REACH |
| Panduan Penyolderan |
Tipe Pemasangan |
Pemasangan Permukaan SMT |
|
Profil Reflow |
Puncak 260°C maks, reflow SMT standar |
Referensi Silang / Alternatif
Alternatif yang kompatibel drop-in untuk JAE WP27D-S024VA1-R15000.
Jejak kaki yang sama, tinggi tumpukan, definisi pin, dan kinerja listrik.
Substitusi langsung untuk suku cadang asli JAE tanpa revisi tata letak PCB.
Juga berfungsi sebagai alternatif penghemat biaya untuk merek BTB internasional premium untuk aplikasi mezzanine pitch ultra-halus 0.35mm.
Fitur Produk
- Rangka pemandu logam bawaan untuk pemasangan buta & penyelarasan diri, mentolerir offset perakitan kecil, mencegah pembengkokan pin dalam produksi massal
- Desain kontak titik ganda, mempertahankan resistansi kontak yang stabil di bawah getaran & guncangan
- Terminal terintegrasi sinyal + daya hibrida, menghemat ruang PCB
- Tinggi tumpukan rendah 0.7mm, ideal untuk tumpukan perangkat yang ramping
- Pelapisan kontak emas, kinerja sinyal frekuensi tinggi dan anti-oksidasi yang sangat baik
- Struktur penguat penahan, melindungi isolator selama pemasangan
- Klik terdengar yang jelas untuk mengonfirmasi pemasangan penuh, mengurangi risiko pemasangan yang tidak lengkap
Keunggulan Produk
- Pengganti yang ramah insinyur: Jejak kaki yang sama dengan suku cadang JAE asli, tidak perlu desain ulang PCB
- Stabilitas pasokan yang lebih baik: Waktu tunggu singkat dibandingkan siklus panjang merek asli luar negeri
- Siap produksi massal: Kontrol koplanaritas yang ketat, hasil perakitan SMT yang tinggi
- Optimalisasi biaya: Harga kompetitif tanpa mengorbankan keandalan frekuensi tinggi & mekanis
- Dukungan teknik cepat: Datasheet, file 3D STEP, jejak kaki PCB tersedia berdasarkan permintaan
Aplikasi
Perangkat yang dapat dikenakan,
jam tangan pintar,
kacamata AR/VR,
sub-modul smartphone,
modul internal tablet,
sensor IoT ringkas,
elektronik medis portabel,
modul kamera kecil,
modul tampilan mini.
Pengemasan
Tape & Reel (Reel): 15.000 pcs/reel. Pita pembawa berembos.
Sepenuhnya kompatibel dengan mesin pick-and-place SMT dan siap dimuat langsung ke jalur produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1 ~ 3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis didukung; rilis sampel cepat untuk validasi teknik
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, RoHS, REACH patuh.
- Kebijakan Sampel: Sampel gratis tersedia, rilis sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; jumlah pin/tinggi tumpukan kustom tersedia berdasarkan permintaan
- Kustomisasi: PIN kustom, tinggi tumpukan, ketebalan pelapisan, opsi pelindung untuk persyaratan proyek khusus
- Dukungan teknik penuh: Datasheet, gambar 2D/3D, jejak kaki PCB, laporan pengujian tersedia berdasarkan permintaan
Panduan Pemilihan Insinyur
- Konfirmasikan tinggi tumpukan terpasang yang Anda butuhkan: model ini tetap pada 0,7 mm. Hubungi kami jika tinggi tumpukan lain diperlukan.
- Verifikasi jejak kaki PCB: periksa silang dengan jejak kaki yang kami sediakan sebelum pembekuan tata letak.
- Evaluasi metode pemasangan: suku cadang ini mendukung pemasangan buta, direkomendasikan untuk perakitan otomatis atau perakitan manual dengan kesulitan penyelarasan.
- Desain berkecepatan tinggi: hubungi tim integritas sinyal kami jika Anda memerlukan data pengujian impedansi/kerugian penyisipan.
- Sampel dulu: selalu jalankan validasi prototipe dengan sampel gratis sebelum produksi massal.
