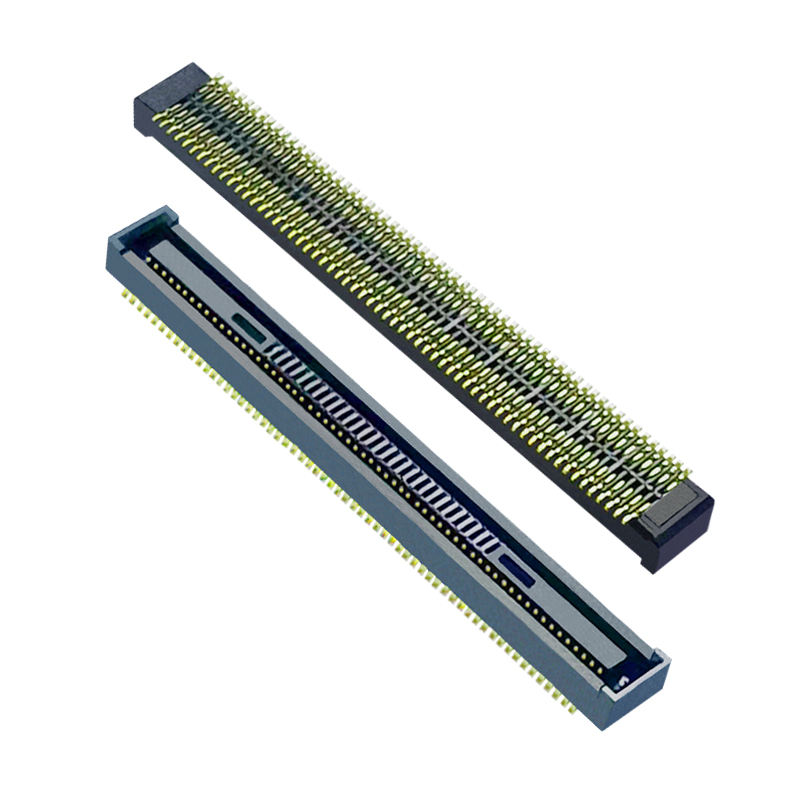

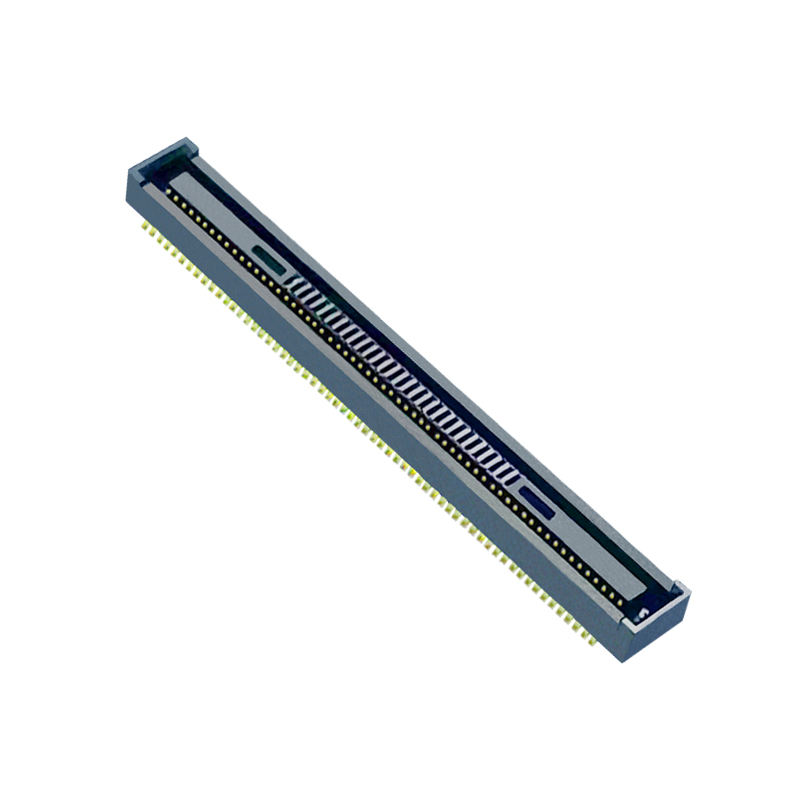

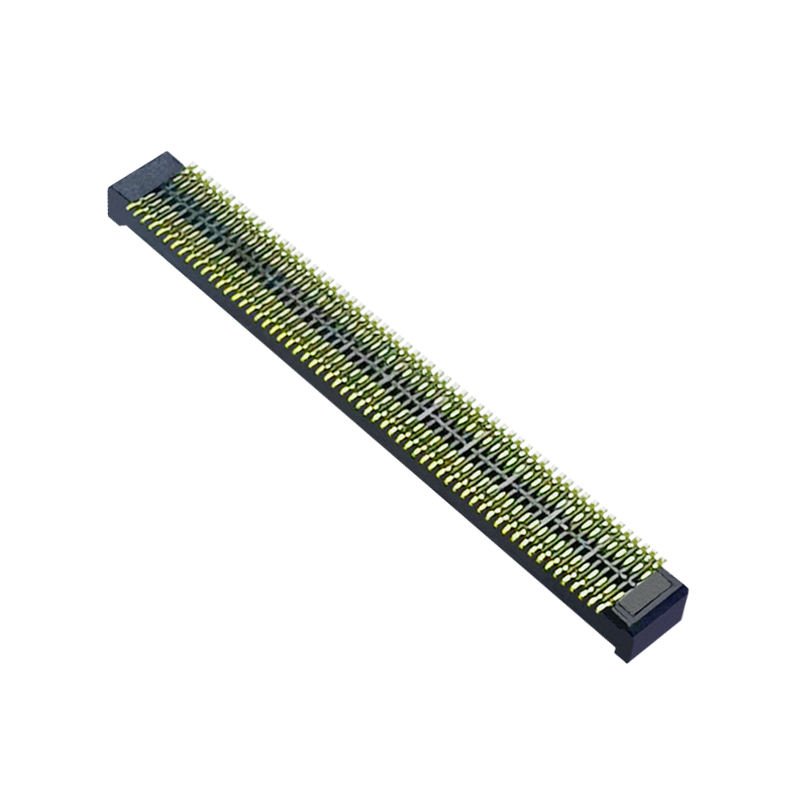

Kompatibel dengan Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Series Board to Board Connector Wanita
Perbedaan Produk
✅ Blind Mating & Self-Alignment Guide Ribs, toleransi misalignment XY ± 0.33mm, desain anti-misinsertion foolproof, mengurangi serpihan perakitan
✅ Kinerja sinyal kecepatan tinggi, mendukung PCIe Gen4 / USB4 Gen2 hingga 16 ~ 20Gbps, stabil untuk pasangan diferensial kecepatan tinggi
✅ Tinggi tumpukan 2,0mm yang terpasang tetap, kontrol jarak papan yang tepat untuk desain modul ramping
✅ 120-pin tinggi-densitas, 0,4 mm pitch SMT permukaan mount, jejak kompak
✅ Tape & Reel packing, langsung pick & tempat untuk jalur perakitan SMT
Deskripsi Produk
| Kategori |
Artikel |
Spesifikasi |
| Listrik |
Listrik nominal |
0.3A per kontak |
|
Tegangan nominal |
30V AC/DC |
|
Resistensi kontak |
Max 90mΩ |
|
Resistensi Isolasi |
Min 50MΩ @100V DC |
|
Tahan Tegangan |
100V AC, 1 menit, tidak ada kerusakan |
| Mesin |
Pitch |
0.4 mm |
|
Pin Count. |
120P |
|
Tinggi pasangan |
2.0 mm |
|
Siklus Perkawinan |
≥ 10 siklus |
|
Jangkauan Penyusunan Sendiri |
± 0,33mm arah X/Y |
| Bahan & Plating |
Perumahan |
LCP suhu tinggi, hitam |
|
Bahan kontak |
Fosfor Perunggu |
|
Contact Plating |
Plating emas pada area kontak, penghalang nikel |
| Lingkungan |
Temp Operasi |
-55°C ~ +125°C |
|
Kepatuhan |
RoHS, REACH SVHC sesuai |
| Panduan Pengelasan |
Jenis Mount |
SMT re-flow soldering |
|
Profil aliran balik |
Ikuti kurva aliran kembali bebas timbal SMT standar; struktur anti-solder-wicking |
Referensi silang / Alternatif
Drop-in kompatibel pengganti untukHirose DF40TC ((2.0)-120DS-0.4Pembuatan, jejak, ketinggian tumpukan, dan antarmuka perkawinan sepenuhnya cocok.Seri BTB kecepatan tinggi 4 mm untuk kualifikasi sumber kedua.
Catatan: Bagian kami adalah bentuk-fit-fungsi setara, ideal untuk biaya BOM turun & mitigasi risiko pasokan.
Fitur Produk
- Dibangun-in tulang rusuk panduan untuk kawin buta & keselarasan diri, anti-kerusakan yang kuat selama perakitan manual / otomatis
- Struktur anti-solder wicking mencegah solder kapiler ke daerah kontak selama reflow
- Desain tulang rusuk penyerap kejut menyerap getaran & stres kawin, mempertahankan ketahanan kontak yang stabil
- Rumah suhu tinggi LCP tahan reflow bebas timbal, cocok untuk lingkungan kerja suhu tinggi
- Geometri pegas kontak yang dioptimalkan, integritas sinyal kecepatan tinggi yang stabil, crosstalk rendah
- 120pin kepadatan tinggi, menghemat ruang PCB untuk elektronik kompak
Keuntungan Produk
🔹 Alternatif sumber kedua untuk Hirose, waktu pengiriman yang lebih singkat dan fleksibilitas MOQ yang lebih baik dibandingkan merek asli
🔹 100% kontinuitas & inspeksi visual sebelum pengiriman, tingkat kegagalan rendah
🔹 Struktur kontak yang disesuaikan dengan kecepatan tinggi, integritas sinyal yang divalidasi untuk sinyal diferensial kecepatan tinggi
🔹 Desain yang kokoh dan tidak mudah rusak mengurangi tingkat penolakan perakitan dalam produksi massal
🔹 Jumlah pin khusus/tinggi tumpukan tersedia, mendukung verifikasi pra-sampel proyek
🔹 Dukungan dokumentasi lengkap: lembar data, 3D STEP, gambar jejak PCB, laporan uji
Aplikasi
Kamera industri,
LiDAR,
radar milimeter,
modul endoskop medis,
peralatan pengujian kecepatan tinggi portabel,
Modul komputasi tepi AI,
notebook & thin embedded mainboard,
modul tampilan,
Modul komunikasi 5G kecil.
Kemasan
Tape & Reel (Reel). pengemasan reel standar, kompatibel dengan mesin pick-and-place otomatis SMT, berjalan langsung di jalur produksi Anda.
Waktu Pelaksanaan
- Sampel: 3 hari kerja
- Pemesanan grosir: 1-3 minggu
- MOQ: Bisa dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
Sertifikasi Pabrik & Layanan Khusus
Sertifikasi: ISO9001, RoHS, REACH sesuai.
- Kebijakan Sampel: Sampel gratis tersedia, rilis sampel cepat
- MOQ: MOQ rendah untuk suku cadang standar; jumlah pin khusus/tinggi tumpukan tersedia atas permintaan
- Kustomisasi: PIN khusus, ketinggian tumpukan, ketebalan plating, pilihan pelindung untuk persyaratan proyek khusus
- Dukungan teknik penuh: lembar data, gambar 2D/3D, jejak PCB, laporan uji tersedia atas permintaan
Panduan Pemilihan Insinyur
- Konfirmasi tinggi tumpukan yang dipasangkan yang diperlukan, jumlah pin, dan persyaratan kecepatan sinyal terlebih dahulu
- Memverifikasi jejak PCB dan pasangan header kawin sebelum pembekuan tata letak
- Untuk aplikasi PCIe / USB4 berkecepatan tinggi, minta laporan uji SI untuk simulasi
- Untuk aplikasi getaran / lingkungan yang keras, minta data uji keandalan getaran & siklus termal
- Memesan sampel gratis untuk validasi prototipe sebelum penggantian BOM massal
FAQ
T: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semuanya. Hanya beri tahu kami produk yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksi.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
T: Bagaimana pengiriman pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T / T ((Transfer), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Ikuti ketat ISO9001; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami.
T: Saya butuh daftar harga semua produk Anda.
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelum (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah; kami dapat menempatkan logo Anda atau informasi lain pada kemasan.Hanya harus menunjukkan bahwa itu akan menyebabkan beberapa biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
