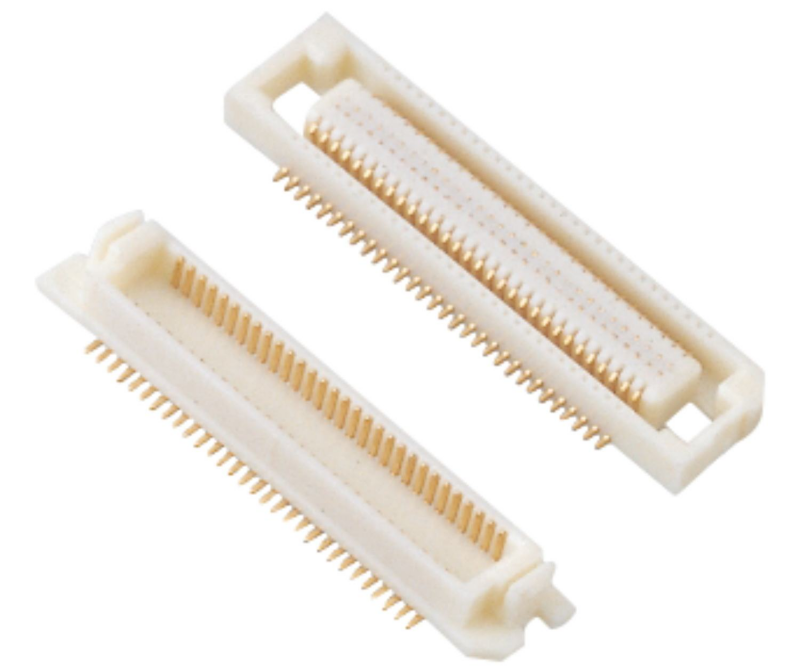

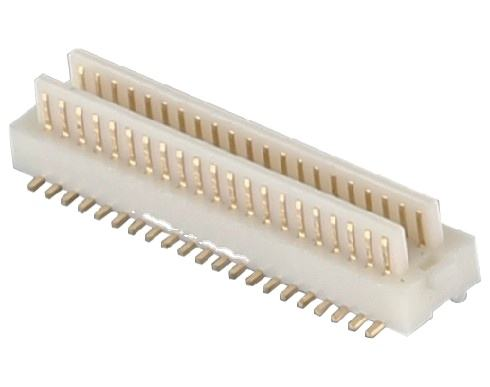

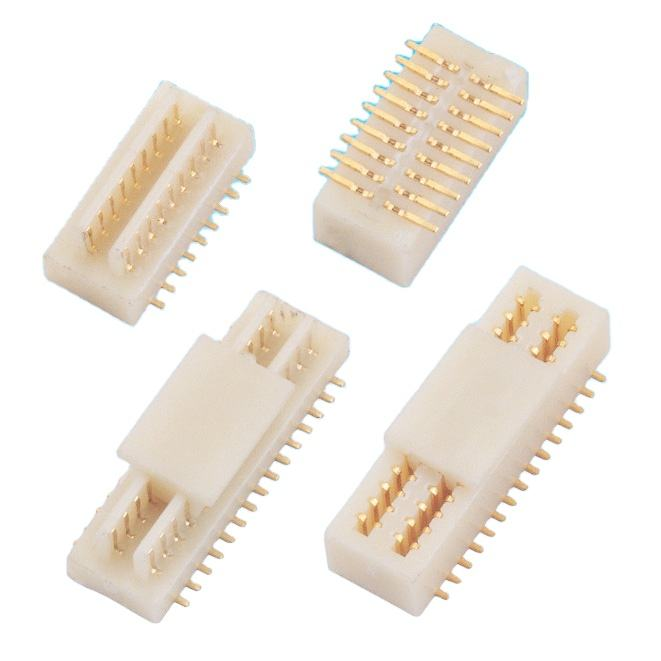

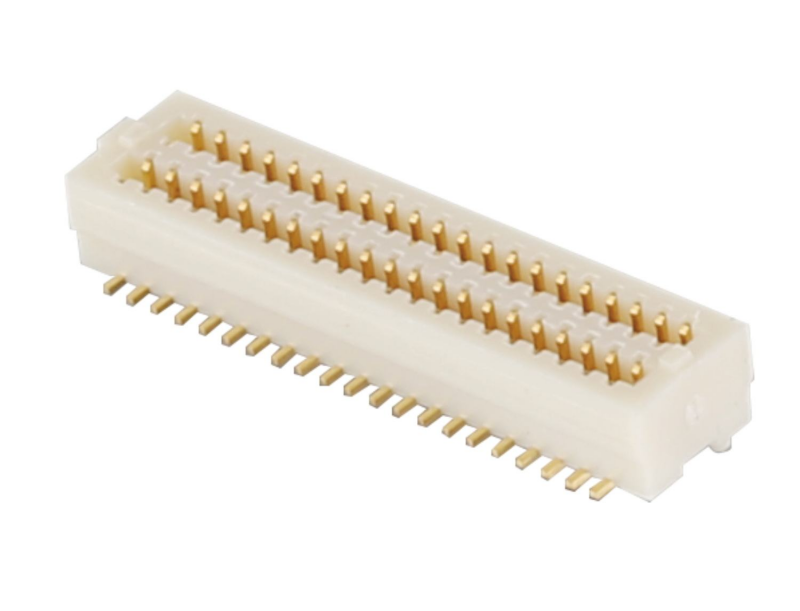

Konektor Male Board-to-Board Pitch 0.5mm, Kontak Ganda, Tipe Panjang Multi-Tinggi
Sorotan Produk
✅ Pemasangan Buta & Penyelarasan Mandiri: Boss pemandu terpasang untuk toleransi posisi, menyerap sedikit pergeseran perakitan; kunci anti-terbalik mencegah orientasi yang salah & kerusakan pin
✅ Struktur Kontak Ganda: Balok kontak ganda untuk kontak redundan, resistansi kontak rendah yang stabil, ketahanan getaran yang lebih kuat
✅ Opsi Ketinggian Terpasang Ganda: Varian ketinggian tumpuk tipe panjang tersedia untuk desain penumpukan PCB yang fleksibel
✅ Integritas Sinyal Kecepatan Tinggi: Kontrol impedansi yang dioptimalkan, mendukung transmisi sinyal diferensial kecepatan tinggi untuk modul kepadatan tinggi yang ringkas
Deskripsi Produk
| Kategori |
Item |
Spesifikasi |
| Kinerja Listrik |
Pitch |
0.5 mm |
|
Rating Arus |
0.5 A per kontak |
|
Rating Tegangan |
60 V DC |
|
Resistansi Kontak |
≤ 30 mΩ |
|
Resistansi Isolasi |
≥ 500 MΩ @ DC 500V |
|
Tegangan Tahan Dielektrik |
AC 250V, tanpa kerusakan |
| Kinerja Mekanis |
Siklus Pemasangan |
Minimal 500 siklus |
|
Rentang Suhu Operasi |
-40°C ~ +85°C |
|
Ketinggian Terpasang |
Berbagai ketinggian tumpuk tipe panjang opsional |
| Material & Pelapisan |
Material Kontak |
Perunggu Fosfor |
|
Pelapisan Kontak |
Dilapisi emas pada area pemasangan, lapisan bawah nikel; timah pada ekor solder |
|
Material Housing |
LCP, tahan api UL94V-0 |
| Lingkungan |
RoHS & REACH |
Sesuai RoHS 2.0, REACH tersedia |
| Panduan Penyolderan |
Tipe Pemasangan |
Pemasangan permukaan SMD |
|
Profil Reflow |
Puncak maks 260°C, waktu jeda 30 detik; kompatibel dengan reflow bebas timbal |
Referensi Silang / Alternatif
Alternatif pengganti langsung untuk header male BTB tipe panjang pitch 0.5mm dengan kontak ganda dari Molex, JAE, Hirose, TE.
- Jejak & penetapan pin yang sama; tidak perlu pengerjaan ulang tata letak PCB utama
- Optimalisasi biaya sambil mempertahankan kinerja mekanis & kecepatan tinggi yang setara
- Jumlah pin/ketinggian tumpuk khusus dapat sesuai dengan nomor suku cadang asing Anda yang ada
Fitur Produk
- Desain balok kontak ganda: titik kontak redundan, risiko koneksi intermiten lebih sedikit di bawah guncangan & getaran
- Pemandu penyelarasan mandiri + kunci anti-dummy: mendukung pemasangan buta, menghilangkan kerusakan penyisipan terbalik
- Portofolio ketinggian terpasang ganda tipe panjang: jarak PCB mezzanine yang fleksibel untuk rakitan bertumpuk
- Housing suhu tinggi LCP: dimensi stabil selama reflow SMT, tidak ada deformasi housing
- Geometri terminal yang dioptimalkan: impedansi konsisten untuk transmisi sinyal kecepatan tinggi
- Desain pad SMD untuk perakitan PCB otomatis
Keunggulan Produk
- Ramah Perakitan: Toleransi pemasangan buta mengurangi upaya penyelarasan manual, tingkat penolakan perakitan lebih rendah
- Keandalan Tinggi: Kontak ganda memastikan konektivitas stabil untuk perangkat berumur panjang
- Fleksibilitas Desain: Berbagai pilihan ketinggian terpasang panjang, mendukung desain PCB bertumpuk modular
- Keunggulan Biaya: Pengganti pin-ke-pin BTB impor, memperpendek waktu tunggu & mengurangi biaya BOM
- Siap Kecepatan Tinggi: Struktur kontak yang disetel mempertahankan integritas sinyal untuk jalur diferensial kecepatan tinggi
- Kompatibilitas SMT Penuh: Kemasan pita gulungan siap untuk mesin pick & place otomatis
Aplikasi
Modul kontrol industri,
perangkat genggam medis,
layar pintar,
gerbang IoT,
papan bantu server,
papan sub transceiver optik,
peralatan uji portabel,
elektronik interior otomotif,
koneksi mezzanine PCB bertumpuk.
Pengemasan
Tape & Reel (Gulungan). Pengemasan gulungan standar, kompatibel dengan mesin pick-and-place otomatis SMT, langsung dijalankan di lini produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan Massal: 1~3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ fleksibel untuk item standar
- Kebijakan Sampel: Mendukung sampel gratis / rilis sampel cepat untuk pengujian teknik Anda
- Kustomisasi: Ketinggian terpasang khusus, ketebalan pelapisan, PIN, warna housing, dan penandaan tersedia. ODM & OEM dapat diterima.
Panduan Pemilihan Insinyur
- Konfirmasikan ketinggian tumpuk terpasang yang diperlukan terlebih dahulu; ini adalah parameter kunci untuk seri tipe panjang
- Periksa jumlah pin & persyaratan kecepatan sinyal: pilih pelapisan emas untuk aplikasi kecepatan tinggi/getaran tinggi
- Verifikasi jarak tumpuk PCB untuk cadangan toleransi offset pemasangan buta
- Untuk aplikasi yang sangat bergetar, versi kontak ganda direkomendasikan dibandingkan BTB kontak tunggal
- Unduh datasheet & file 3D STEP kami untuk simulasi jejak PCB sebelum tata letak
- Minta sampel gratis untuk validasi pemasangan & integritas sinyal
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang dikustomisasi dikirim dalam 5-7 hari.
T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer kawat), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Mengikuti ISO9001 secara ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Pengujian CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga.
T: Bisakah Anda membuat produk khusus dan kemasan khusus?
J: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
