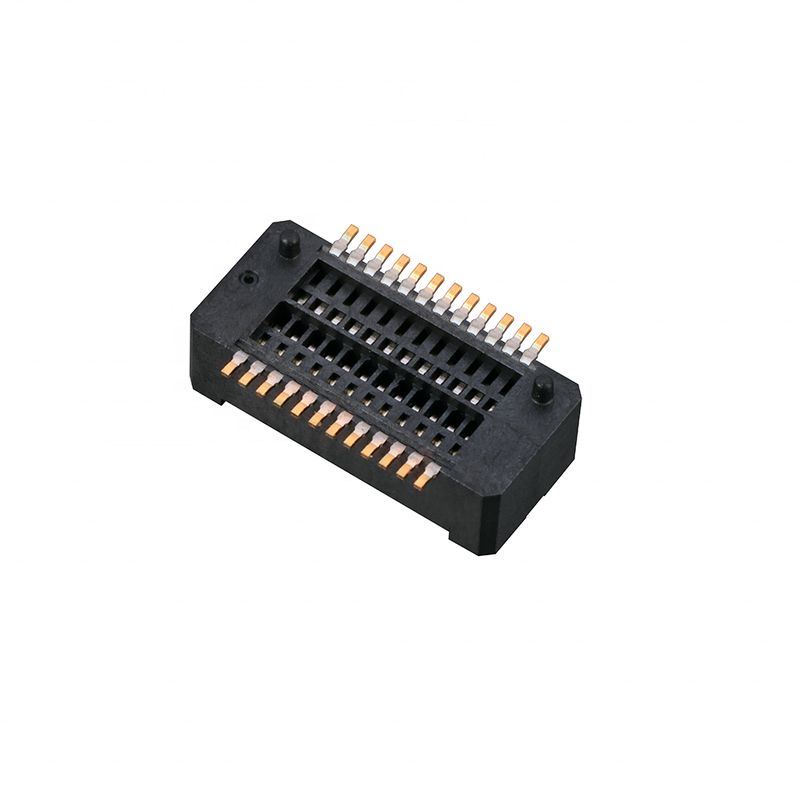

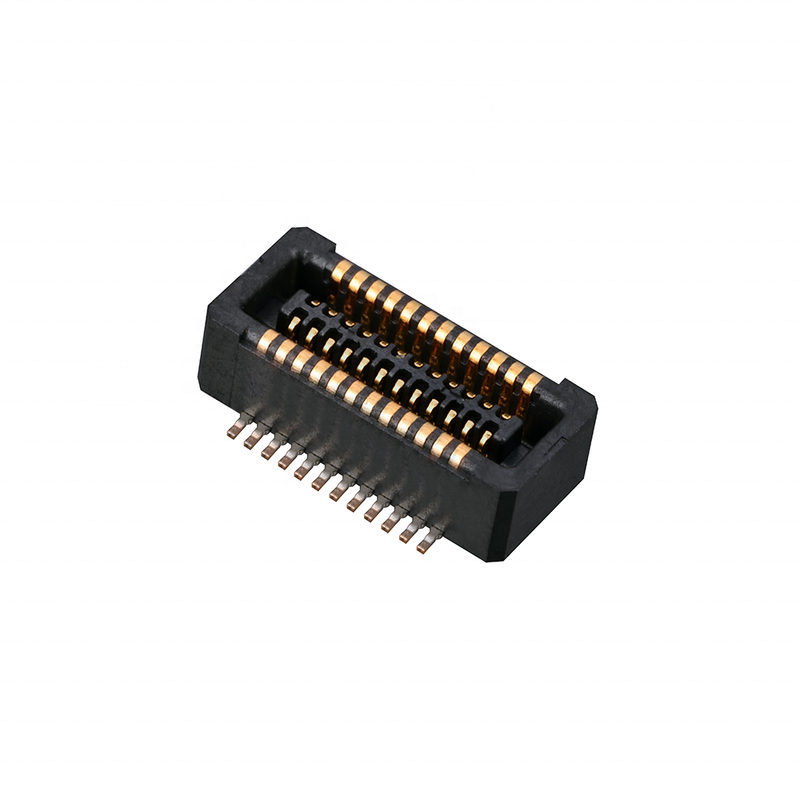

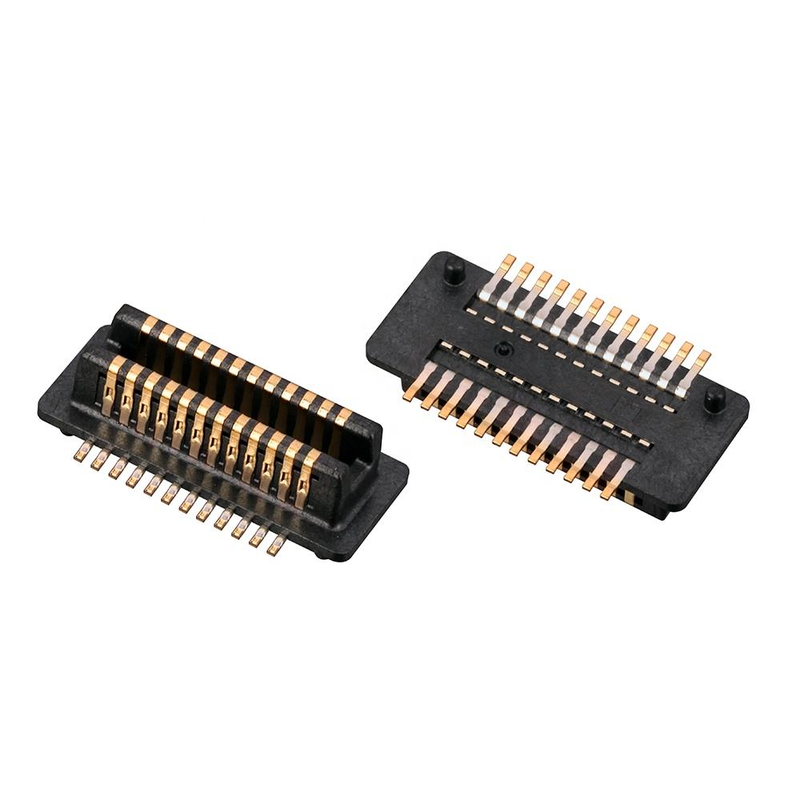

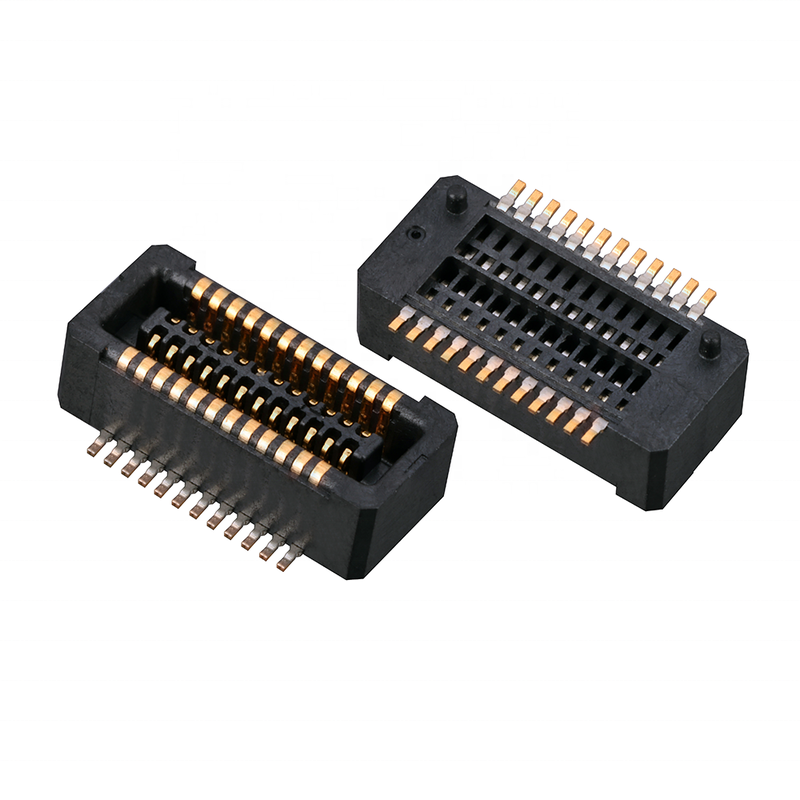

Konektor board-to-board jantan 30-pin pitch halus 0,4 mm BTB
toleransi pemasangan buta & penyelarasan mandiri terpasang, integritas sinyal berkecepatan tinggi, ketinggian tumpukan terpasang tetap. Dioptimalkan untuk modul IoT, rumah pintar, TV, NB, dan desain PCB bertumpuk ringkas GPS. Kemasan gulungan SMT untuk pick & place otomatis
Sorotan Produk
- Pemasangan Buta / Penyelarasan Mandiri & Anti-Salah Pemasangan: Struktur rusuk pemandu terpasang menyerap toleransi offset perakitan, menghindari kerusakan pin selama pemasangan manual/otomatis; anti-detent mencegah penyisipan terbalik.
- Kinerja Transmisi Berkecepatan Tinggi: Geometri kontak yang dioptimalkan untuk integritas sinyal berkecepatan tinggi yang stabil, mendukung sinyal frekuensi tinggi untuk modul IoT, NB, dan GPS.
- Ketinggian Terpasang Terkendali: Ketinggian tumpukan tetap mempertahankan celah PCB yang konsisten, menyederhanakan desain selungkup mekanis dan validasi keandalan getaran.
Deskripsi Produk
| Kategori |
Item |
Parameter |
| Kinerja Listrik |
Pitch |
0,4 mm |
|
Jumlah Pin |
Header Jantan, 30-pin |
|
Arus Terukur |
0,3A per kontak |
|
Tegangan Terukur |
50V DC |
|
Resistansi Kontak Maks |
≤20 mΩ |
|
Resistansi Isolasi Min |
≥1000 MΩ |
|
Tegangan Tahan |
250V AC / 60s |
| Kinerja Mekanis |
Siklus Pemasangan |
≥500 kali |
|
Ketinggian Terpasang |
Ketinggian tumpukan tetap |
|
Gaya Penyisipan / Penarikan |
Gaya seimbang untuk perakitan otomatis |
|
Toleransi |
Toleransi offset penyelarasan mandiri untuk pemasangan buta |
| Material & Pelapisan |
Material Kontak |
Perunggu Fosfor |
|
Pelapisan Kontak |
Pelapisan Emas Selektif di atas penghalang Nikel |
|
Material Housing |
PA9T, tahan api UL94 V-0 |
| Panduan Lingkungan & Solder |
Suhu Operasi |
-40°C ~ +85°C |
|
Jenis Solder |
Penyolderan Reflow SMT |
|
Suhu Reflow Puncak |
Maks 260°C, durasi ≤10s |
|
Kepatuhan |
RoHS, REACH |
Referensi Silang / Alternatif
Alternatif drop-in untuk konektor jantan BTB pitch 0,4mm 30-pin mainstream dari Molex, JAE, HRS / Hirose, seri TE. Jejak PCB dan profil pemasangan yang sama.
- Manfaat: Penggantian langsung tanpa desain ulang tata letak PCB; waktu tunggu lebih pendek dan biaya lebih rendah dibandingkan suku cadang impor.
- Catatan: Harap bagikan nomor suku cadang OEM target Anda untuk verifikasi pinout/ketinggian tumpukan yang tepat sebelum pembekuan desain.
Fitur Produk
- Pitch halus 0,4mm, dudukan jantan 30Pin untuk tata letak PCB bertumpuk ringkas
- Panduan pemasangan buta penyelarasan mandiri, mengurangi tingkat penolakan perakitan
- Struktur kontak ganda untuk resistansi kontak yang stabil di bawah getaran
- Tata letak pad SMT dioptimalkan untuk nosel pick & place
- Desain housing anti-debu, cocok untuk lingkungan IoT dalam ruangan & industri ringan
- Ketinggian terpasang tetap, perhitungan penumpukan mekanis yang mudah
Keunggulan Produk
- Ramah Perakitan: Toleransi penyelarasan mandiri mengkompensasi ketidaksejajaran penumpukan PCB, lebih sedikit kegagalan perakitan.
- Sinyal stabil: Struktur kontak yang disetel mempertahankan kualitas sinyal berkecepatan tinggi untuk modul radio NB/GPS/IoT.
- Siap Produksi: Kemasan pita gulungan, kompatibel langsung dengan jalur SMT otomatis.
- Keunggulan Biaya & Waktu Tunggu: Manufaktur domestik, tanpa waktu tunggu luar negeri yang lama.
- Dukungan Desain: Datasheet, gambar 2D, STEP 3D tersedia untuk tim perangkat keras Anda.
Aplikasi
- Modul nirkabel IoT
- Papan pengontrol & sensor rumah pintar
- Interkoneksi sub-board tampilan TV
- Modul komunikasi NB-IoT / Seluler
- Modul penentuan posisi GPS
- PCB bertumpuk tertanam konsumen & portabel ringkas
Pengemasan
Tape & Reel (Gulungan). Pengemasan gulungan standar, kompatibel dengan mesin pick-and-place otomatis SMT, langsung dijalankan di lini produksi Anda.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan Massal: 1-3 minggu
- MOQ: Dapat dinegosiasikan
- Sampel gratis tersedia; dukungan rilis sampel cepat
Sertifikasi Pabrik & Layanan Kustom
Sertifikasi: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ fleksibel untuk item standar
- Kebijakan Sampel: Mendukung sampel gratis / rilis sampel cepat untuk pengujian teknik Anda
- Kustomisasi: Ketinggian terpasang kustom, ketebalan pelapisan, PIN, warna housing, dan penandaan tersedia. ODM & OEM dapat diterima.
Panduan Pemilihan Insinyur
- Konfirmasikan ketinggian tumpukan terpasang, jumlah pin, dan pasangan pemasangan jantan/betina sebelum mengunci jejak.
- Verifikasi persyaratan bandwidth sinyal untuk jalur NB/GPS berkecepatan tinggi.
- Periksa ketebalan PCB, celah selungkup, dan persyaratan uji getaran.
- Minta sampel gratis untuk perakitan prototipe, uji pemasangan, dan validasi integritas sinyal.
- Hubungi insinyur perangkat keras kami untuk file 3D, datasheet, dan pemeriksaan suku cadang referensi silang.
FAQ
T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami akan bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar uang dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Mengikuti ISO9001 secara ketat; IQC, OQC, IPQC, dan QA menempati 10% dari departemen Kualitas kami. Pengujian CCD diterapkan pada 99% aplikasi produk perusahaan kami.
T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan memverifikasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
T: Bisakah Anda membuat produk khusus dan kemasan khusus?
A: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama wire harness). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada kemasan. Hanya perlu dicatat bahwa itu akan menimbulkan biaya tambahan.
T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
