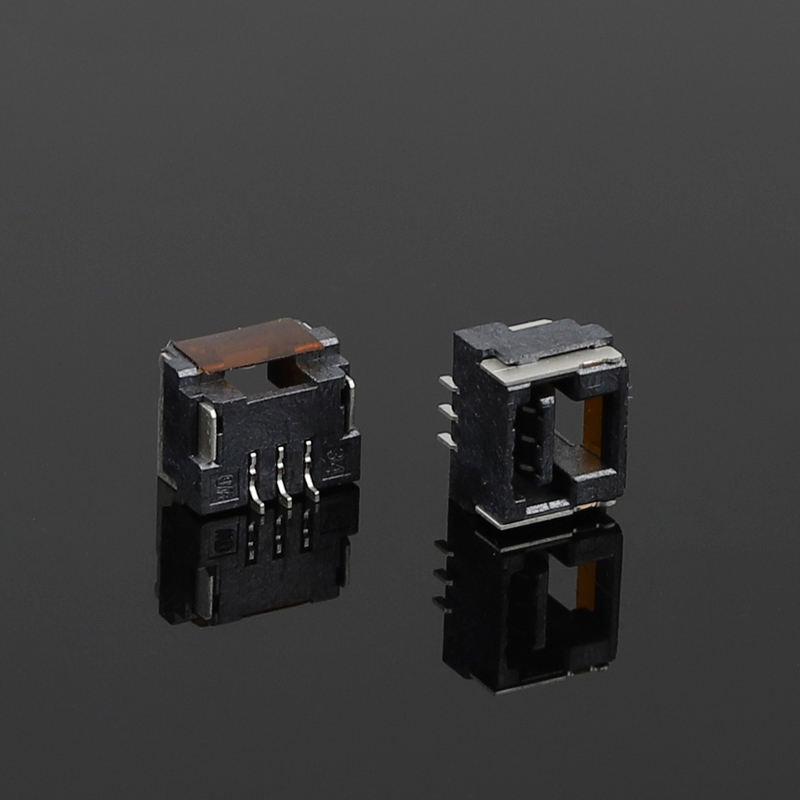

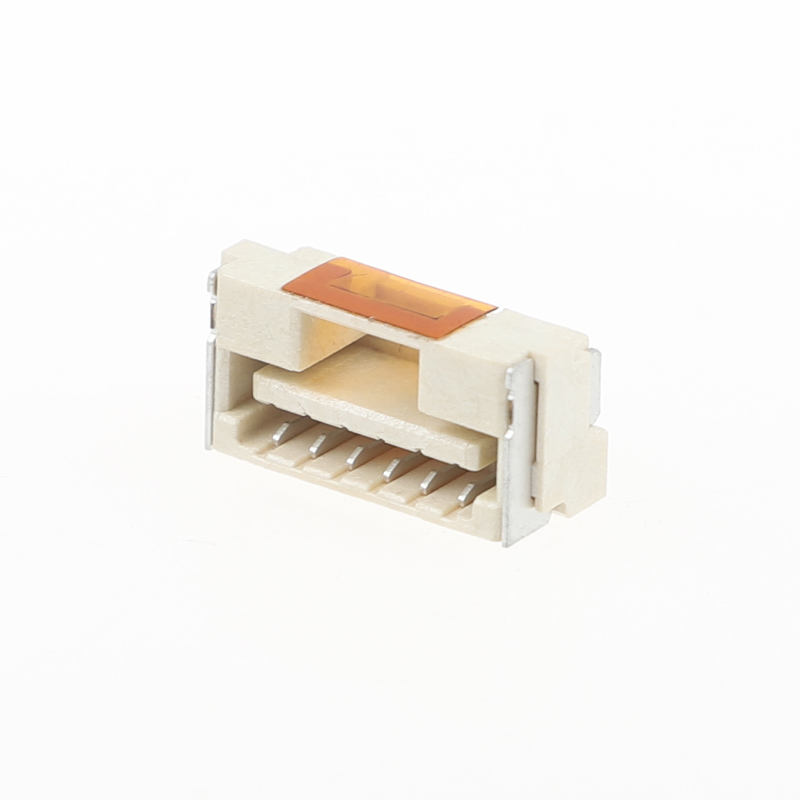

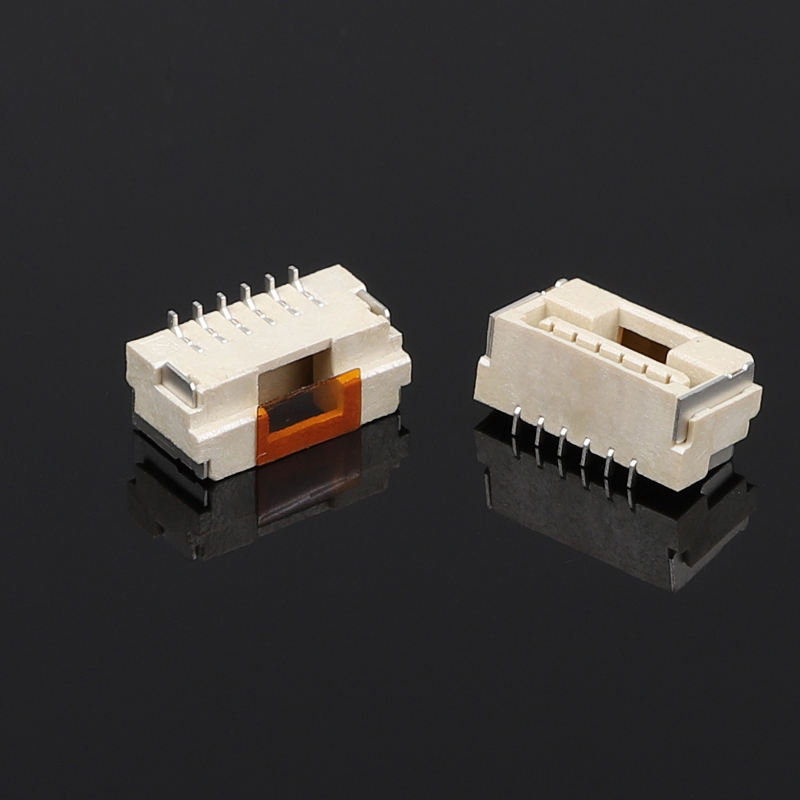

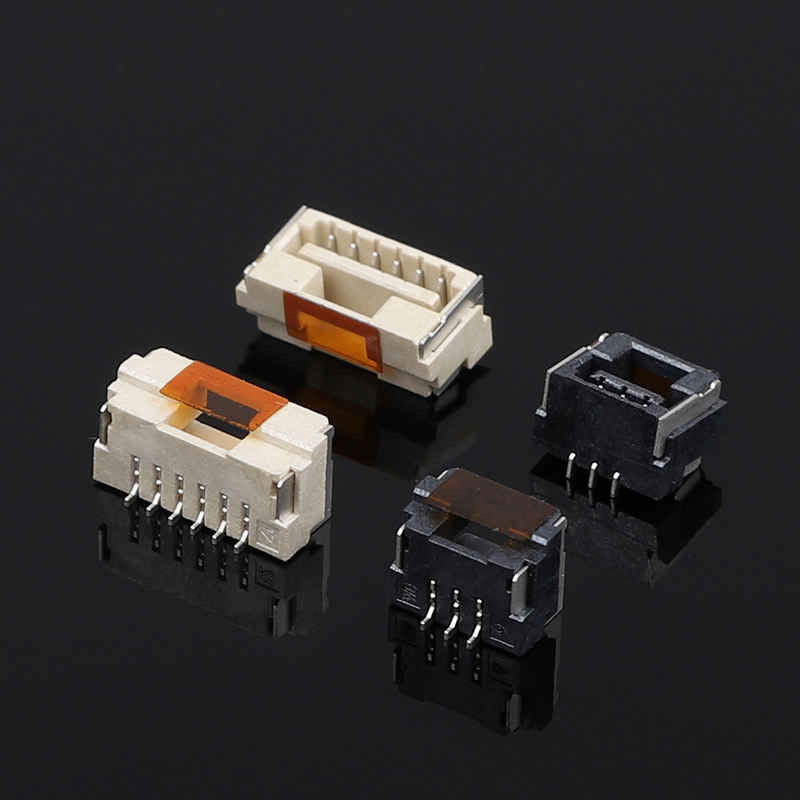

MX 1.25mm Pitch Horizontal SMT Connector dengan Buckle Replacements 502386 WAFER Connector
Perbedaan Produk
- Penggantian drop-in mekanik & listrik langsung untuk seri wafer Molex 502386, tidak perlu revisi tata letak PCB
- Pemasangan SMT sudut lurus horizontal dengan kunci gesper terintegrasi, penguncian aman anti-getaran
- 1.25 mm pitch kompak, solusi kabel-ke-board baris tunggal untuk desain PCB terbatas ruang
- Rumah suhu tinggi LCP, sepenuhnya kompatibel dengan proses pengelasan aliran kembali SMT standar
- Rentang pin berukuran lebar 2-15P, mendukung pilihan tin/gold flash plating; sesuai dengan RoHS-REACH
- Kapasitas produksi massal yang stabil, waktu pengiriman yang lebih pendek dibandingkan dengan suku cadang asli impor
Spesifikasi Teknis Produk
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Pitch |
1.25 mm |
| Gaya pemasangan |
SMT Horizontal / Sudut Kanan |
| Jumlah Sirkuit |
2 ~ 15 P |
| Arah Perkawinan |
Kawat sisi-masuk ke papan |
| Jenis penguncian |
Gembok gesper terintegrasi |
| Siklus Perkawinan |
Min 30 siklus |
| Paket |
Pita dan gulungan yang tergores |
| Kemampuan terbakar |
UL 94V-0 |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
LCP termoplastik suhu tinggi |
| Bahan kontak |
Fosfor Perunggu |
| Contact Plating |
Plating timah (standar); Flash emas opsional |
| Listrik nominal per pin |
1.0 A |
| Tegangan nominal |
50 V AC / DC |
| Max. Resistensi kontak |
≤ 30 mΩ (awal) |
| Min. Resistensi Isolasi |
≥ 1000 MΩ @ 500 V DC |
| Tahan Tegangan |
250 V AC / 1 menit |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Jangkauan suhu operasi |
-40 °C ~ +105 °C |
| Kondisi pemadatan arus balik |
Suhu puncak 260 °C ± 5 °C, durasi 5-10 detik |
| Lingkungan penyimpanan |
Suhu -10 ~ 40 °C, Kelembaban 30 - 70%RH, hindari penyerapan kelembaban |
| Kepatuhan |
RoHS, REACH |
Fitur Produk
- Mekanisme penguncian gesper terintegrasi: umpan balik taktil yang jelas, kinerja anti-pull-out yang kuat terhadap getaran dan kejut mekanis
- Desain perumahan terpolarisasi, mencegah kecocokan terbalik selama perakitan manual atau otomatis
- Isolator tahan suhu tinggi LCP, tahan profil termal aliran balik SMT tanpa peleburan atau deformasi rumah
- Struktur kontak sinar ganda fosfor-perunggu, resistensi kontak yang stabil selama beberapa siklus kawin
- Jarak SMT sudut lurus horizontal, 1: 1 kompatibel dengan jejak seri 502386, nol perubahan untuk PCB yang ada
- Pengemasan pita-on-reel untuk pick-and-place; beberapa panjang pin & pilihan plating untuk persyaratan proyek yang beragam
- RoHS & REACH sesuai, UL 94V-0 rating tahan api
Keuntungan Produk
- Drop-in interchangeable: 100% footprint kompatibel untuk seri 502386, tidak ada desain ulang PCB, penggantian BOM cepat untuk proyek-proyek penanggulangan kekurangan
- Peningkatan retensi gesper: Geometri kunci yang dioptimalkan, kinerja anti-getaran yang lebih baik daripada versi penguncian gesekan umum; cocok untuk perangkat bagian bergerak
- Produktif: LCP material handle reflow panas dengan baik; tape-reel packing sesuai standar SMT pick-and-place, rendah tingkat cacat perakitan
- Alternatif lokal yang hemat biaya: Waktu pengiriman yang lebih pendek dibandingkan dengan suku cadang asli impor, MOQ yang fleksibel untuk pesanan prototipe & volume massal
- Opsi yang dapat disesuaikan: Jumlah pin yang dapat diatur, plating (tin/gold flash), spesifikasi tape-reel khusus tersedia untuk proyek khusus
Aplikasi
- Elektronik konsumen: modul rumah pintar, peralatan rumah tangga kecil, perangkat portabel
- Modul layar & LCD: interkoneksi sinyal internal untuk panel berukuran kecil
- Kontrol industri: modul sensor kompak, papan periferal PLC kecil
- Robotika & UAV: kabel sinyal internal untuk kontrol penerbangan & modul bantu
- Perangkat medis: peralatan diagnostik portabel koneksi sinyal tegangan rendah internal
- Modul bantu interior otomotif: koneksi sinyal yang tidak terkait dengan keselamatan
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
