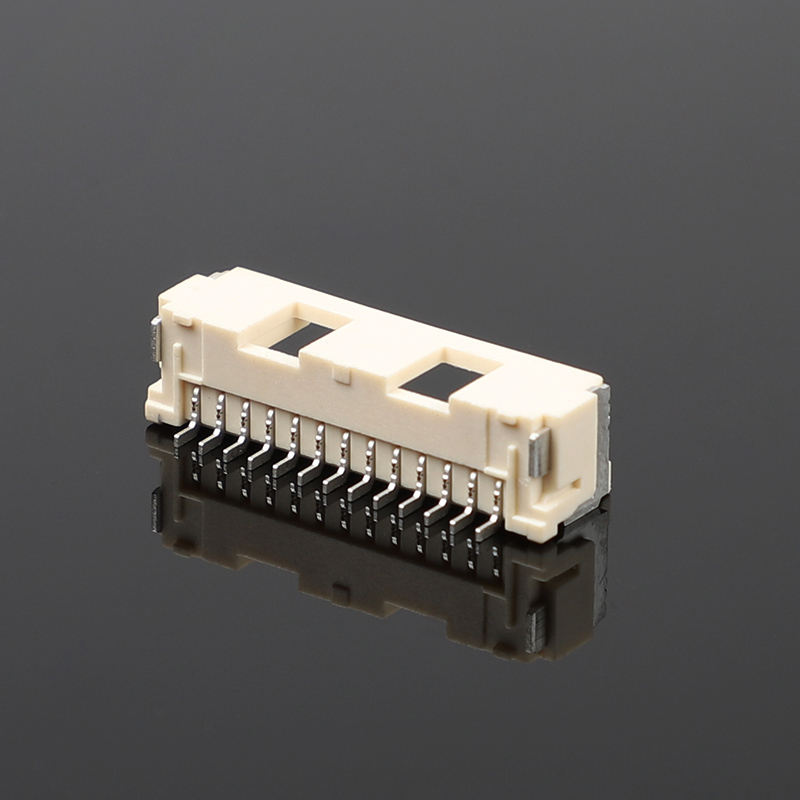

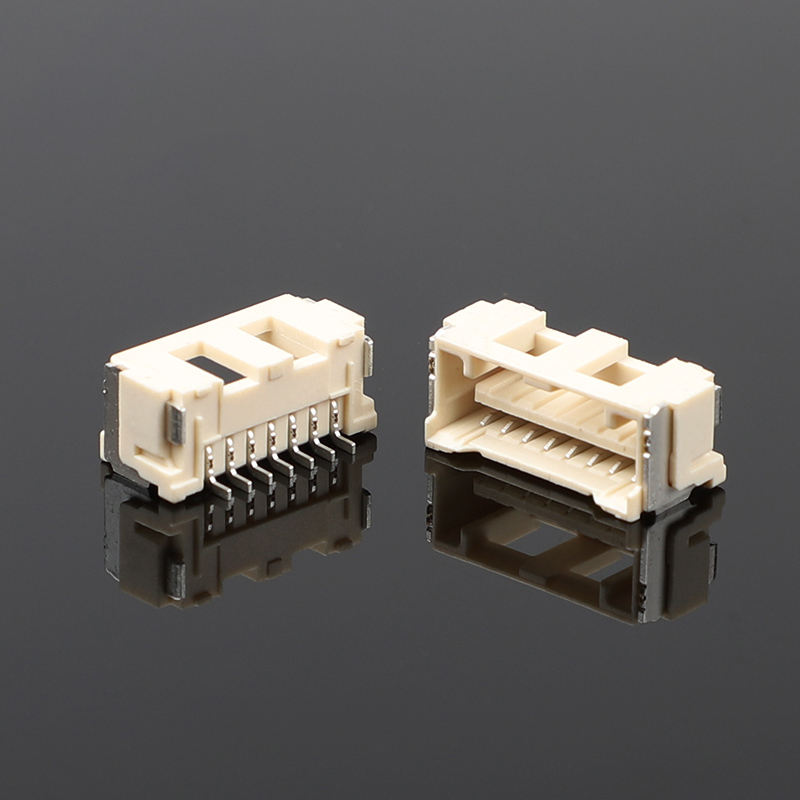

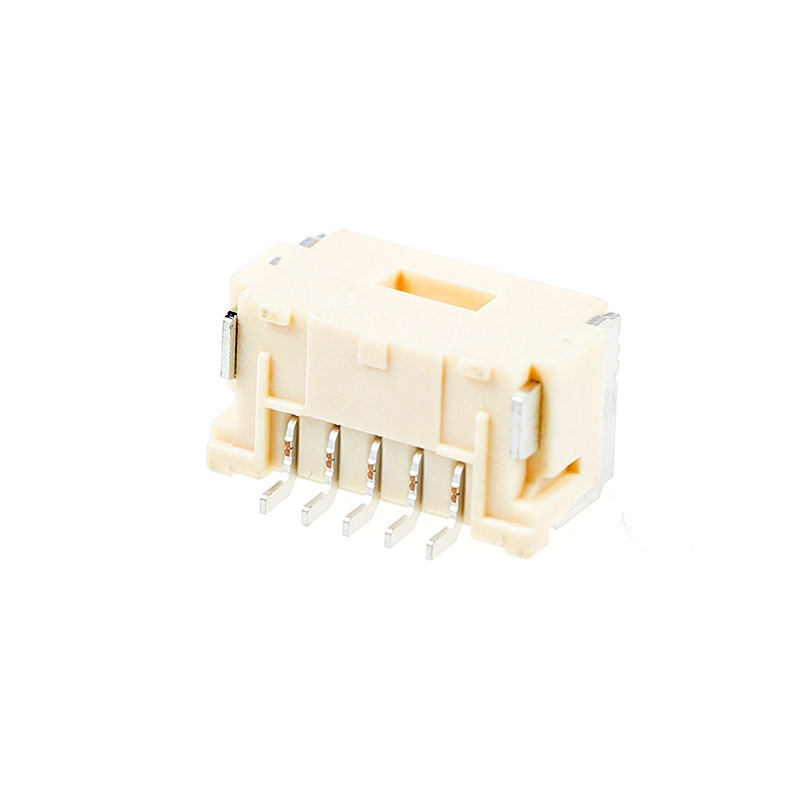

MX1.5mm Pitch B Type Horizontal Tape Inner Buckle SMT Moisture Resistant Light Lamp WT150BW Konektor Adaptor Otomotif 100V
Perbedaan Produk
- 1.5 mm pitch B-type header SMT horizontal,Desain anti-getaran penguncian gesper bagian dalamuntuk pencahayaan otomotif & sambungan sinyal
- Paket SMT tape-and-reel, sepenuhnya kompatibel dengan jalur perakitan SMT berkecepatan tinggi
- Bahan perlengkapan tahan kelembaban, kinerja stabil dalam lingkungan kabin kendaraan yang lembab
- Nomor 100 V AC/DC, jejak kompak, jumlah pin 2-15P disesuaikan
- Bahan kelas otomotif, sesuai dengan RoHS, alternatif hemat biaya untuk seri MX1.5 utama
Spesifikasi Teknis Produk
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Pitch |
1.5 mm |
| Tipe pemasangan |
SMT Horizontal / Sudut Kanan |
| Metode penguncian |
Kunci gagang bagian dalam |
| Jumlah Pin yang Tersedia |
2-15 P baris tunggal |
| Siklus Perkawinan |
Min 30 siklus |
| Ketebalan PCB yang berlaku |
1.6 mm-2.0 mm |
| Kemasan |
Tape & Reel SMT |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
Tahan suhu tinggi PA9T, UL94V-0 |
| Bahan terminal |
Phosphor Bronze, lapisan bawah Ni + Sn plating |
| Tegangan nominal |
100 V AC/DC |
| Listrik nominal |
2 A per pin |
| Resistensi kontak |
≤ 40 mΩ (maksimal) |
| Resistensi Isolasi |
≥ 500 MΩ |
| Tahan Tegangan |
500 V AC, 1 menit tanpa gangguan |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Suhu operasi |
-25 °C ~ +85 °C (termasuk suhu arus naik) |
| Tahan Kelembaban |
Toleransi lingkungan kabin kelembaban tinggi, tidak tahan air |
| Profil pemadatan aliran balik |
Suhu puncak 250 °C maksimum, ikuti kurva aliran balik standar SMT |
| Kondisi Penyimpanan |
Pengemasan kantong kering, hindari penyerapan kelembaban sebelum aliran kembali SMT |
| Kepatuhan |
RoHS |
Fitur Produk
- Dibangun dalam struktur penguncian gesper bagian dalam, klik-in berpasangan terdengar, secara efektif mencegah pemisahan di bawah getaran kendaraan & kejut
- Pemasangan SMT sudut lurus horizontal, menghemat ruang PCB vertikal, ideal untuk tata letak kabel arah samping
- Rumah tahan kelembaban, tahan suhu tinggi, beradaptasi dengan lingkungan kerja interior dan rumah lampu yang lembab
- Kemasan pita dan gulungan, mendukung penempatan SMT otomatis tanpa operasi manual

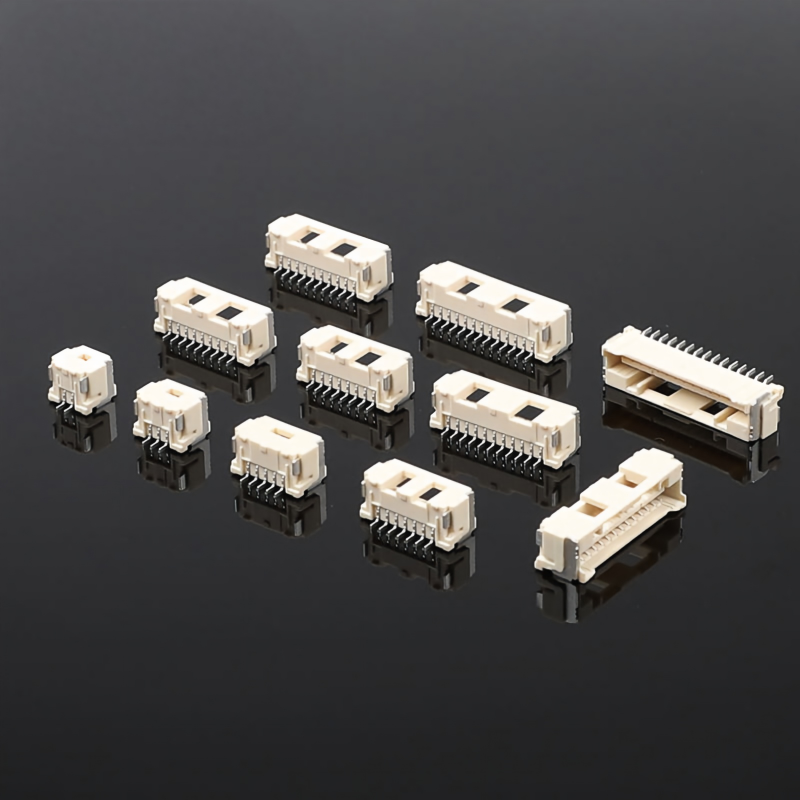

- Cakupan multi-pin: 2P-15P baris tunggal, pilihan pin-count fleksibel untuk persyaratan saluran sinyal yang berbeda
- Tab tahan SMT yang diperkuat meningkatkan retensi mekanik pengelasan pada PCB
- Polarization keying untuk menghindari mis-matching selama perakitan
- Sesuai RoHS, cocok untuk perakitan elektronik keamanan tidak langsung otomotif
Keuntungan Produk
- Kunci gesper bagian dalam anti-getaran: Dibandingkan dengan wafer SMT non-locking biasa, ia menghindari kegagalan sinyal intermiten yang disebabkan oleh getaran kendaraan, mengurangi risiko setelah penjualan untuk produk lampu.
- Rumah tahan kelembaban: Kemampuan beradaptasi kelembaban yang lebih baik daripada bahan PA66 umum, cocok untuk lingkungan rongga lampu semi-disegel.
- Kemampuan manufaktur SMT penuh: Penyediaan pita-rol, tidak perlu dimasukkan secara manual, mengurangi biaya tenaga kerja perakitan untuk produksi massal.
- Tata letak horisontal yang kompak: Desain kawat keluar horizontal menghemat tinggi PCB, cocok dengan tata letak papan lampu ruang sempit.
- Referensi silang yang hemat biaya: Alternatif drop-in untuk seri MX1.5 tipe B utama, mendukung pengujian pin-count & sampel khusus.
- Kinerja solder yang stabil: Tab Hold-down yang diperkuat mengurangi risiko retak sendi solder di bawah tekanan mekanik.
Aplikasi
- Otomotif: Lampu depan / lampu belakang LED otomotif / modul cahaya lingkungan, unit kontrol elektronik interior, koneksi sinyal sensor kendaraan
- Pencahayaan: Modul pencahayaan LED komersial, smart lamp driver board
- Elektronika industri: Modul sensor berukuran kecil, papan kontrol kompak
- Elektronik konsumen: Peralatan cerdas rumah tangga, koneksi sinyal kabel-ke-board berukuran kecil
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
