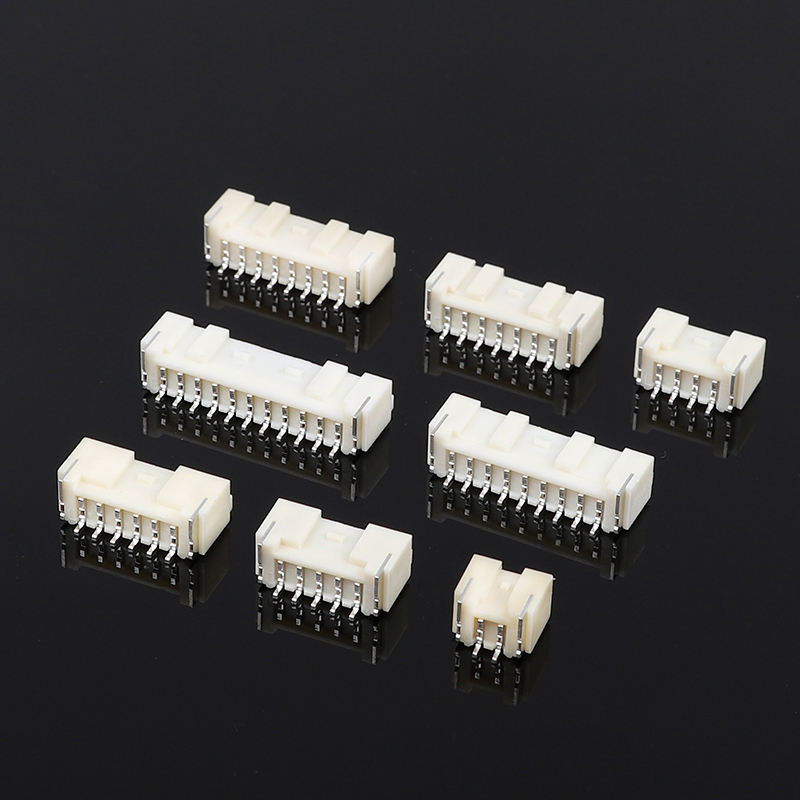

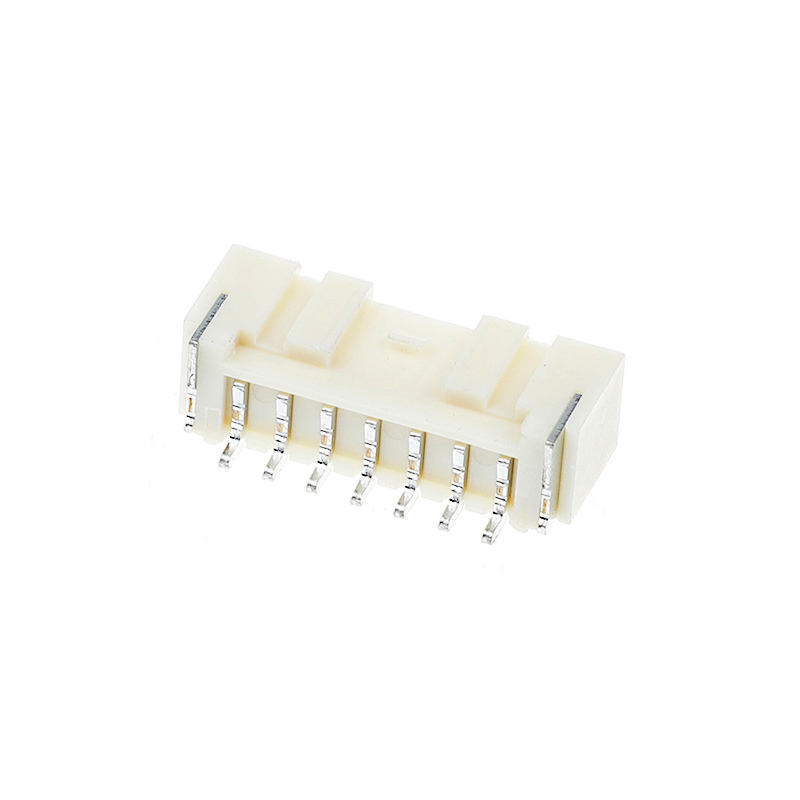

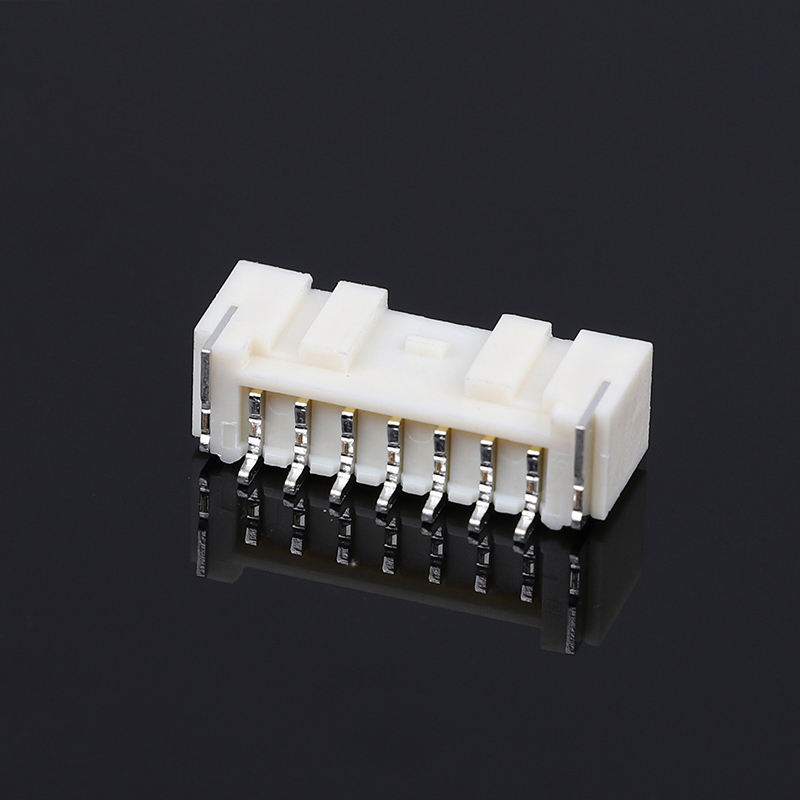

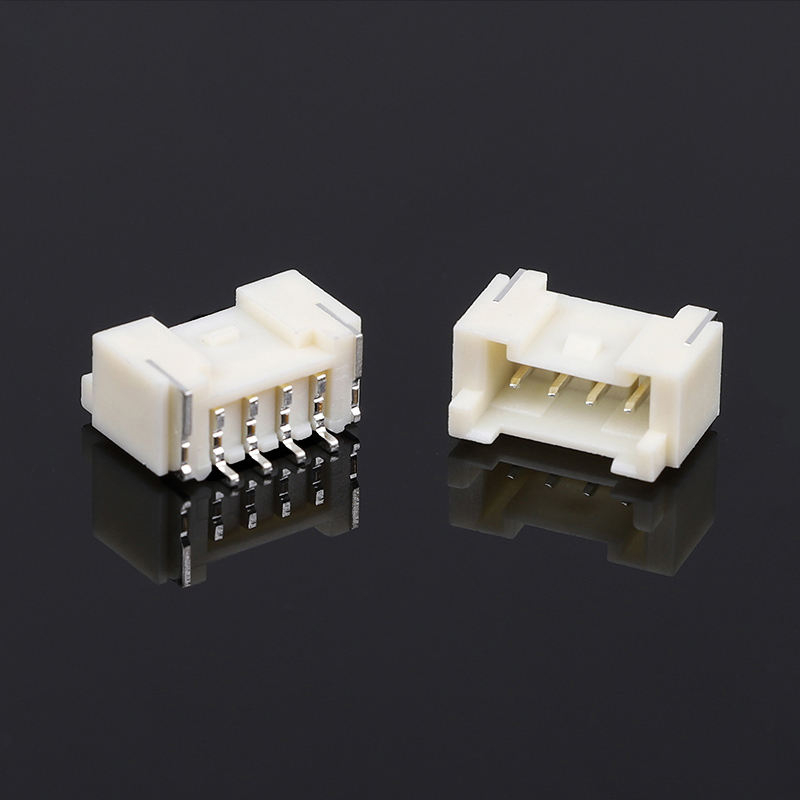

Tape PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board End Connector
Perbedaan Produk
2.0 mm pitch horizontal SMT wafer header, tape-and-reel dikemas, 2-16 posisi, dioptimalkan untuk LED pencahayaan PCB perakitan.sepenuhnya kompatibel dengan SMT high-speed auto-mounting, mengurangi tingkat cacat produksi untuk modul pencahayaan.
Spesifikasi Teknis Produk
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Pitch |
2.0 mm |
| Jangkauan Posisi |
2 ‐ 16 P |
| Tipe pemasangan |
Perangkat pemasangan permukaan SMT horizontal / sudut kanan |
| Kemasan |
Pita dan gulungan yang tergores untuk pemasangan otomatis SMT |
| Siklus Perkawinan |
Minimal 300 siklus |
| Saran Ketebalan PCB |
1.6 mm |
| Opsi pemasangan |
Dilapisi timah (standar); dilapisi emas (opsional) |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
PA9T suhu tinggi / PA10T, UL94-V0 |
| Bahan kontak |
Fosfor Perunggu |
| Listrik nominal |
3 A per pin |
| Tegangan nominal |
250 V AC/DC |
| Resistensi kontak awal |
≤ 15 mΩ |
| Ketahanan kontak setelah uji lingkungan |
≤ 25 mΩ |
| Resistensi Isolasi |
≥ 1000 MΩ |
| Tahan Tegangan |
800 V AC, 1 menit, tidak ada kerusakan |
| Suhu operasi |
-25 °C ~ +85 °C |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Suhu puncak aliran balik SMT |
Max 260 °C, bertahan ≤ 10 s |
| Kondisi Penyimpanan |
Suhu -10 °C ~ +40 °C, Kelembaban 40-70 %RH, gulungan tertutup |
| Ketahanan Lingkungan |
Tahan terhadap tekanan siklus termal modul pencahayaan dalam ruangan yang umum; TIDAK untuk paparan tahan air langsung di luar ruangan tanpa kandang tambahan |
| Saran SMT |
Hindari volume pasta solder yang berlebihan untuk mencegah jembatan timah antara pin yang berdekatan |
Fitur Produk
- 2.0 mm standar pitch, posisi: 2-16 sirkuit, mono-baris horisontal kanan-sudut SMT pemasangan
- Pengemasan pita-dan-rol emboss, langsung berlaku untuk peralatan pick-and-place SMT berkecepatan tinggi
- Insulator tahan suhu tinggi UL94-V0, toleran profil pematatan aliran balik SMT
- Kontak fosfor-perunggu dengan pilihan tin/gold plating, ketahanan kontak stabil rendah
- Kunci polarisasi built-in, mencegah kesalahan perakitan reverse-mating
- Jejak yang dioptimalkan untuk tata letak PCB LED, mengurangi risiko solder-bridge selama produksi massal
- Multiple pin count options, mendukung sinyal & transmisi daya rendah untuk modul pencahayaan
Keuntungan Produk
- Cocok untuk produksi massal: Pasokan tape-reel SMT menghilangkan penempatan manual, meningkatkan throughput untuk OEM pencahayaan, mengurangi cacat yang terkait dengan perakitan.
- Optimisasi berorientasi pencahayaan: Pemasangan profil rendah horizontal menjaga ruang vertikal di dalam lampu LED tipis.
- Saldo biaya-kinerja: Versi berlapis timah memenuhi sebagian besar persyaratan pencahayaan LED; varian berlapis emas tersedia untuk proyek getaran tinggi atau umur panjang.
- Desain anti-mis-mating: Kunci polarisasi menghindari salah arah plug-in pada jalur produksi.
- Kinerja listrik yang stabil: Impedansi kontak yang terkontrol mengurangi risiko koneksi intermiten untuk kegagalan modul LED.
- Pilihan pin-count yang fleksibel: 2-16P mencakup lampu indikator ukuran kecil ke papan pengemudi pencahayaan multi-saluran.
Aplikasi
- Pencahayaan LED: panel lampu, modul lampu strip, lampu bawah, pencahayaan lemari, papan pengemudi lampu pintar
- Elektronik konsumen: peralatan rumah tangga kecil, modul tampilan
- Kontrol Industri: PCB sensor, unit kontrol kompak
- Smart Home: Kontroler pencahayaan IoT, koneksi kabel ke perangkat pintar dalam ruangan
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
