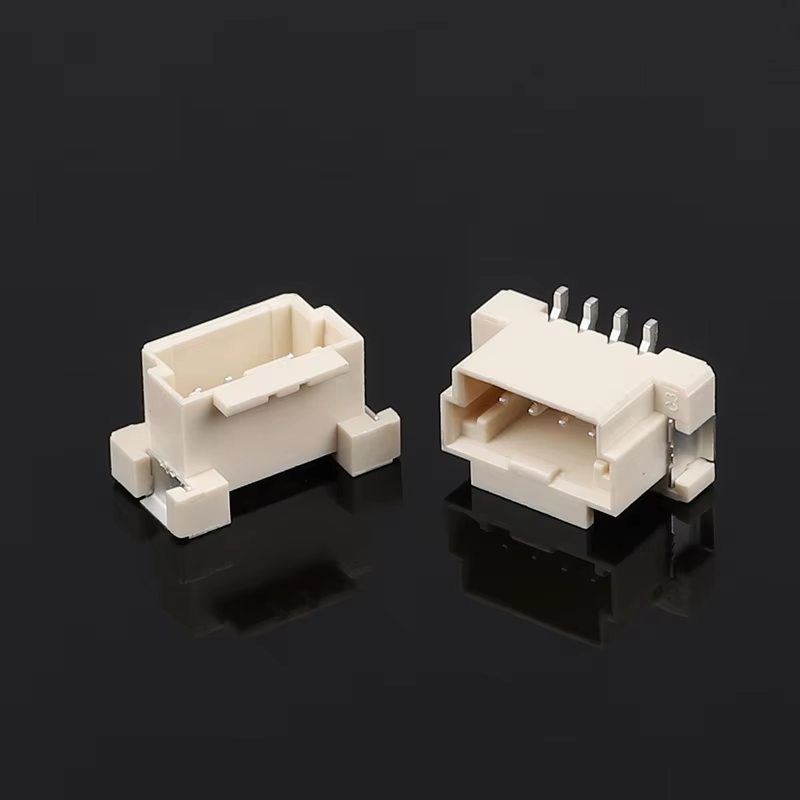

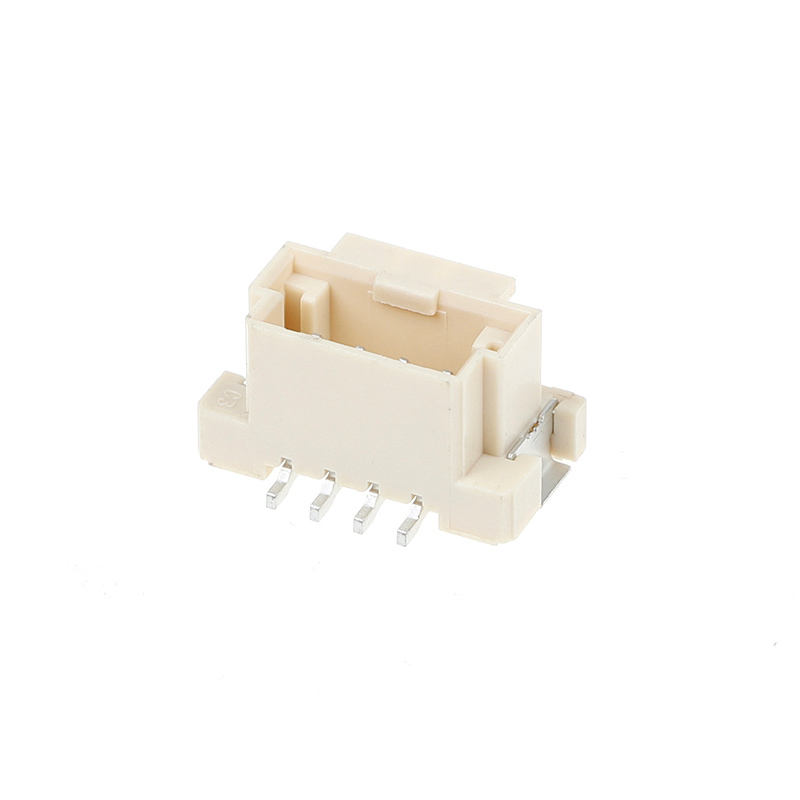

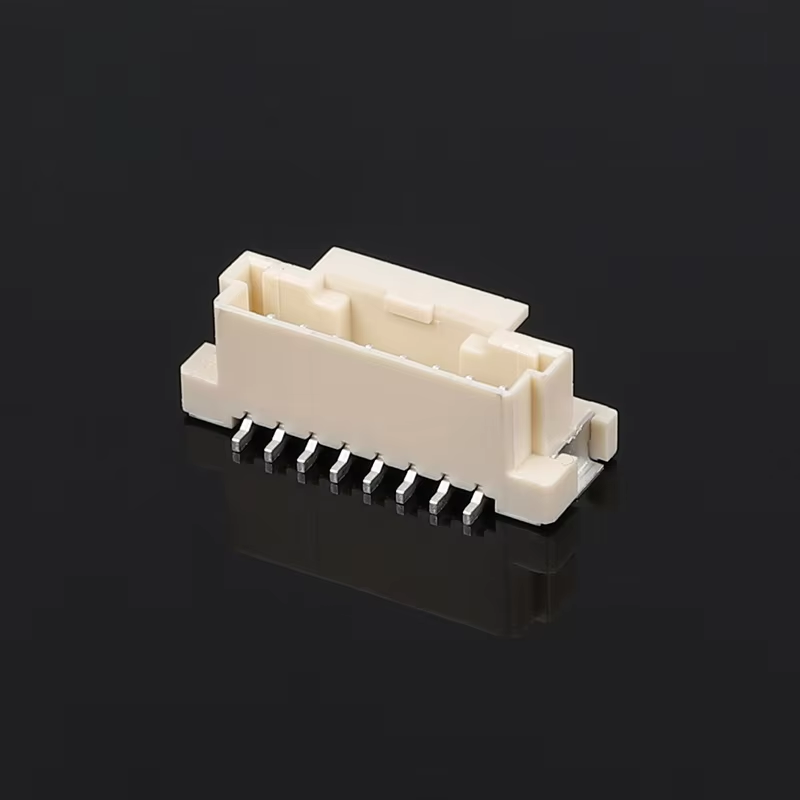

Konektor Betina Header Vertikal Pitch MX2.0mm Wire-to-Board dengan Gesper
Sorotan Produk
- Soket betina vertikal wire-to-board pitch 2.0 mm dengan gesper pengunci positif terintegrasiuntuk anti-lepas saat getaran
- Desain baris tunggal, jumlah pin: 2P-20P dapat dikonfigurasi, mendukung transmisi sinyal & DC daya rendah
- Housing suhu tinggi UL94V-0, kompatibel dengan penyolderan through-hole; sesuai RoHS & REACH
- Struktur pengunci klik terdengar, penyambungan/pemisahan manual yang mudah, mencegah salah sambung dengan kunci polarisasi
- Alternatif drop-in yang hemat biaya untuk seri wire-to-board 2.0 mm arus utama, mendukung kustomisasi OEM/ODM
Spesifikasi Teknis Produk
Parameter Mekanis Umum
| Item |
Spesifikasi |
| Pitch |
2.0 mm |
| Tipe Konektor |
Header Betina Vertikal Wire-to-Board (Through-Hole) |
| Metode Penguncian |
Gesper pengunci positif (kait) |
| Jumlah Posisi |
2 ~ 20P, baris tunggal |
| Siklus Penyambungan |
Min. 300 siklus |
| Gaya Penahanan |
≥40N (status tersambung penuh) |
| Gaya Pemisahan |
8-25N |
| Tipe Pemasangan PCB |
Through-hole DIP |
| Rekomendasi Ketebalan PCB |
1.2-1.6 mm |
Karakteristik Material & Elektrikal
| Item |
Spesifikasi |
| Material Housing |
Nylon66 / PA9T, UL94V-0 |
| Terminal Kontak |
Perunggu Fosfor |
| Pelapisan Kontak |
Standar: Timah di atas nikel; Opsional: Kilap Emas |
| Arus Terukur |
2A per kontak |
| Tegangan Terukur |
250V AC/DC |
| Tegangan Tahan Maks. |
800V AC / 1 menit |
| Resistansi Kontak |
≤30mΩ Maks |
| Resistansi Isolasi |
≥1000MΩ Min |
| Ukuran Kabel yang Sesuai |
Harness kabel crimp 22-30 AWG |
Panduan Lingkungan & Penyolderan
| Item |
Spesifikasi |
| Suhu Operasi |
-25℃ ~ +85℃ |
| Suhu Penyimpanan |
-40℃ ~ +105℃ |
| Proses Solder |
Penyolderan gelombang through-hole |
| Suhu & Durasi Solder |
Maks. 260℃, ≤5 detik |
| Kepatuhan |
Sesuai RoHS 2.0, REACH SVHC |
Fitur Produk
- Gesper pengunci positif terintegrasi: umpan balik "klik" terdengar saat tersambung penuh, menghindari pencabutan yang tidak disengaja di lingkungan bergetar
- Fitur kunci polarisasi: mencegah salah sambung terbalik selama penyisipan manual atau jalur perakitan
- Terminal kontak perunggu fosfor dengan pelapisan timah: kinerja kontak stabil, resistansi kontak rendah, kemampuan solder yang baik
- Material isolator tahan api UL94V-0, rentang suhu operasi lebar untuk elektronik tertutup di dalam ruangan
- Pemasangan vertikal menghemat ruang PCB horizontal; tata letak pin through-hole standar untuk desain tata letak PCB yang sederhana

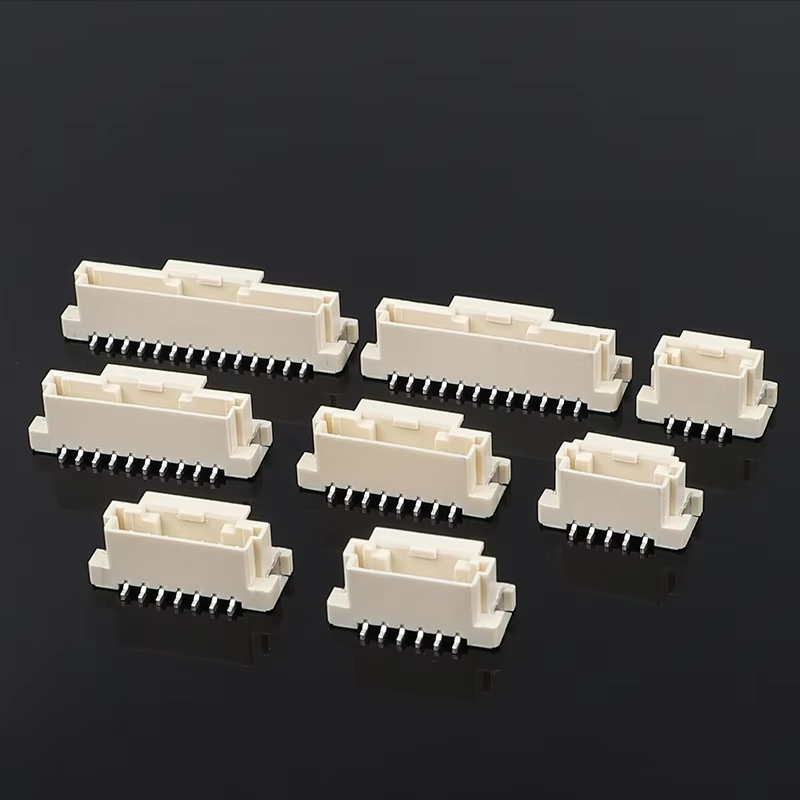

- Cakupan jumlah pin lebar 2P-20P, mendukung panjang pin kustom, opsi pelapisan & warna housing khusus
- Sesuai RoHS-REACH, cocok untuk persyaratan ekspor pasar global
Keunggulan Produk
- Keandalan anti-getaran: Gesper bawaan mengatasi risiko koneksi longgar untuk peralatan yang bergerak / terpapar guncangan dibandingkan konektor gesekan saja
- Mudah dirakit: Konfirmasi klik terdengar yang jelas, lebih sedikit kesalahan manusia selama perakitan manual, tingkat kesalahan intermiten purna jual yang lebih rendah
- Fleksibilitas desain: Portofolio lengkap 2-20P, mendukung pelapisan kustom, warna & modifikasi pin untuk persyaratan proyek khusus
- Stabilitas pasokan: Jejak standar kompatibel dengan solusi wire-to-board 2.0 mm arus utama, waktu tunggu singkat untuk volume massal
- Keseimbangan kinerja biaya: Hindari harga premium spesifikasi berlebih; memenuhi sebagian besar permintaan interkoneksi tegangan rendah dalam ruangan konsumen & industri
- Siap ekspor: Kepatuhan penuh untuk persyaratan pasar UE dan Amerika Utara, laporan pengujian tersedia berdasarkan permintaan
Aplikasi
- Rumah Pintar & Peralatan Rumah Tangga: peralatan rumah tangga kecil, kunci pintar, pelembap udara, perkabelan internal peralatan masak
- IoT & Elektronik Konsumen: sensor, pengontrol, modul tampilan, perangkat portabel bertenaga baterai
- Kontrol Industri & Instrumentasi: modul PLC ukuran kecil, instrumen uji, koneksi sinyal internal panel
- Perangkat Medis (non-implan): perangkat kecantikan, perkabelan sinyal tegangan rendah internal peralatan pemantauan
- Robotika & Otomasi: perkabelan aktuator robot kecil, koneksi sinyal kipas & motor
- Pencahayaan & modul bantu energi baru: driver LED, harness sinyal bantu manajemen baterai kecil
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda, bisakah Anda membuat produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel gratis konektor untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
4. T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang kustom dikirim dalam 5-7 hari.
5. T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Patuhi ISO9001 dengan ketat, IQC, OQC, IPQC, QA menempati 10% dari departemen Kualitas kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga.
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa ini menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
