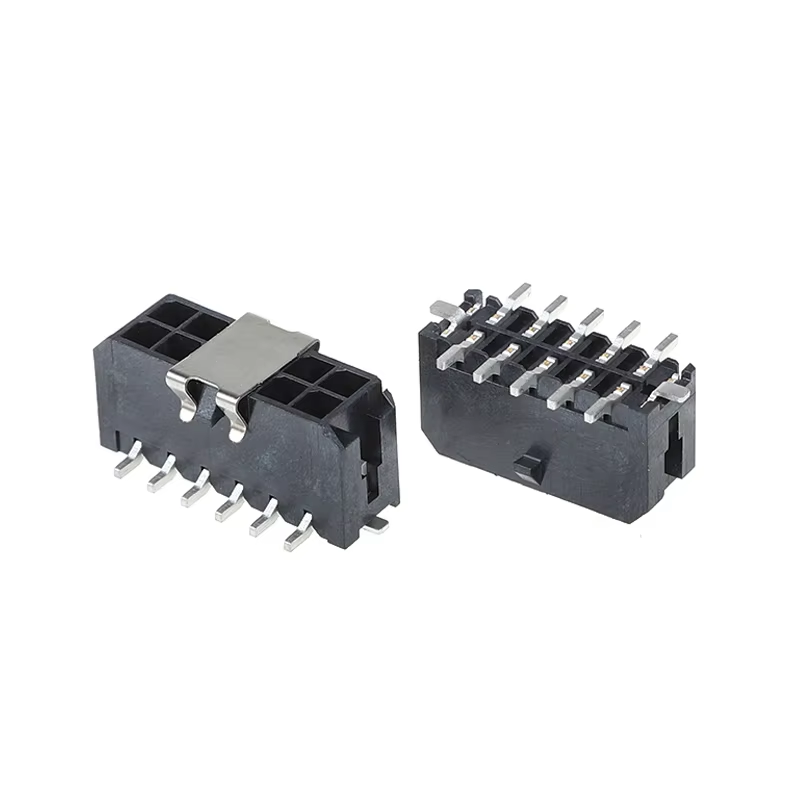

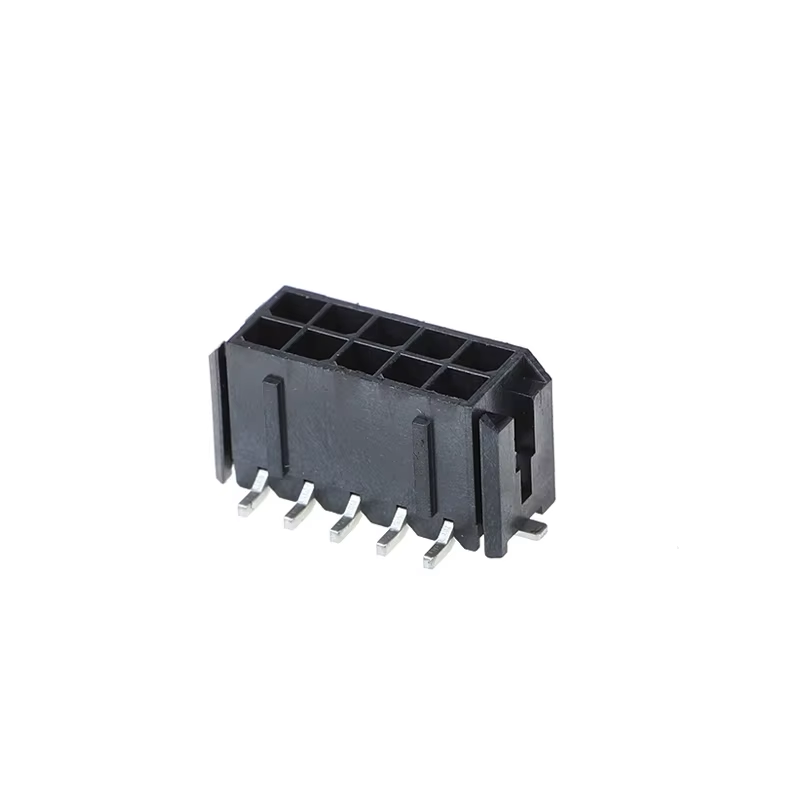

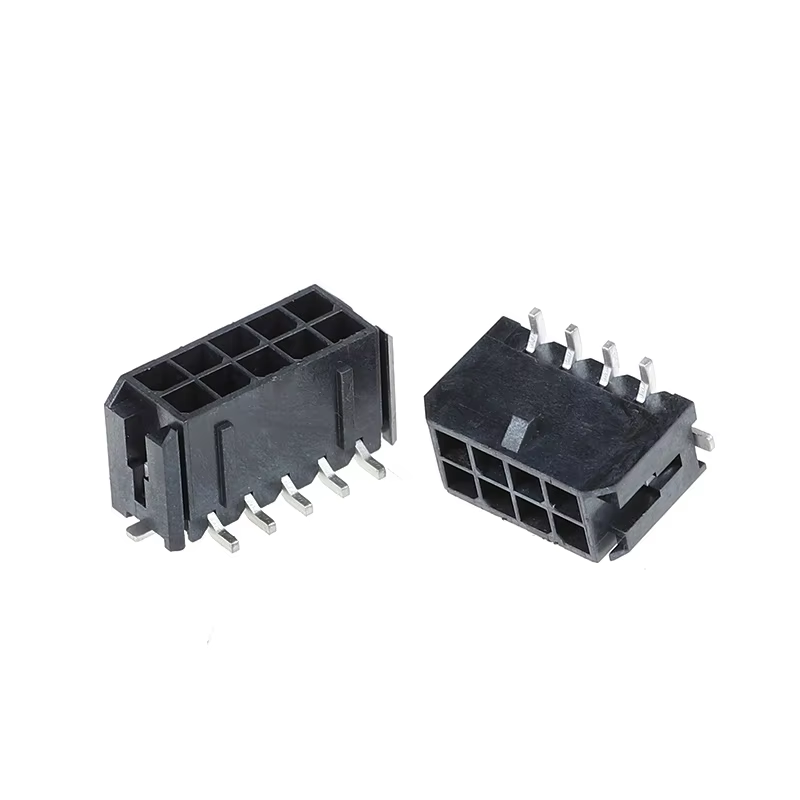

Konektor Vertikal 3.0MM Pitch Baris Ganda 4P-24P Pengganti Konektor Molex 43045 Konektor Kabel Harness
Sorotan Produk
- Pengganti langsung untuk seri Molex 43045 Micro-Fit 3.0

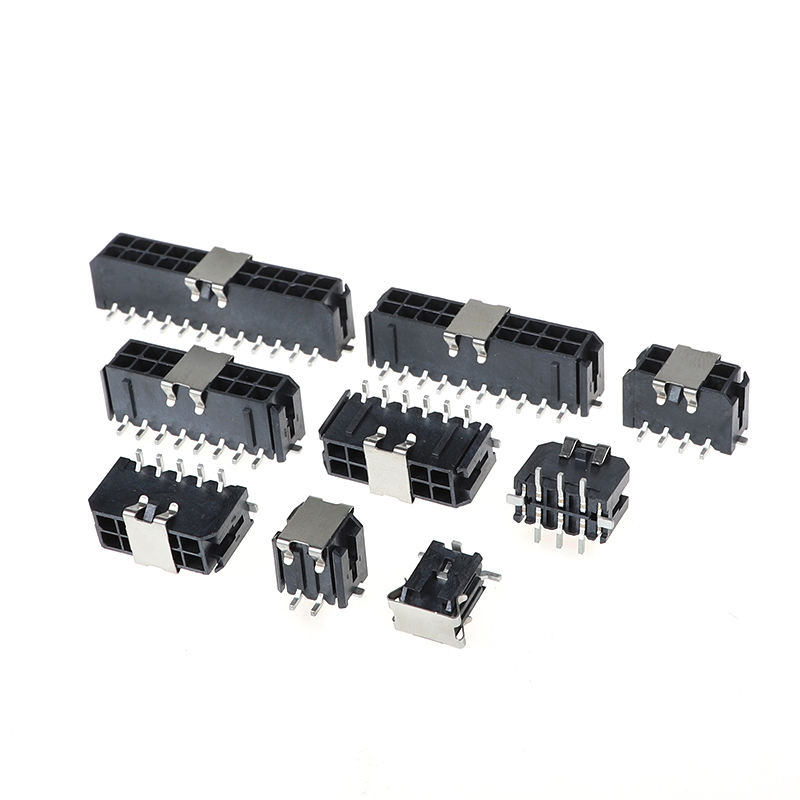

- Baris ganda vertikal, pitch 3.0 mm, rentang penuh: posisi 4P-24P
- Solusi kabel-ke-papan untuk daya & sinyal kecepatan rendah, peringkat 5A per kontak
- Rumah pengunci terpolarisasi, anti-salah-pemasangan, rumah tahan suhu tinggi UL94-V0.
- Mendukung perakitan harness kustom, pengemasan tape-reel / curah, OEM & ODM tersedia
Spesifikasi Teknis
Parameter Mekanis Umum
| Item |
Spesifikasi |
| Jenis Konektor |
Kabel-ke-Papan, Header Vertikal Through-Hole |
| Pitch |
3.00 mm (0.118 inci) |
| Susunan |
Baris Ganda |
| Rentang Posisi |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Siklus Pemasangan |
Min 30 siklus |
| Gaya Pemasangan |
Vertikal Through-Hole untuk PCB |
| Polarisasi |
Ya, anti-salah-pemasangan |
| Mekanisme Penguncian |
Kunci rumah positif |
Karakteristik Material & Elektrikal
| Item |
Spesifikasi |
| Bahan Rumah |
Nylon 66 / LCP, tahan api UL94-V0 |
| Bahan Terminal |
Perunggu Fosfor |
| Pelapisan Standar |
Timah di atas nikel; pelapisan emas opsional pada area kontak |
| Arus Terukur |
5 A per kontak (kabel AWG 20-24) |
| Tegangan Terukur |
250 V AC / DC |
| Tegangan Tahan Maks |
1500 V AC / 1 menit, tanpa kerusakan |
| Resistansi Kontak |
≤ 20 mΩ maks |
| Resistansi Isolasi |
≥ 1000 MΩ @500V DC |
| Kabel yang Berlaku |
Kabel tembaga serabut AWG 28 ~ AWG 20 |
Panduan Lingkungan & Penyolderan
| Item |
Spesifikasi |
| Suhu Operasi |
-40 °C ~ +105 °C |
| Proses Solder |
Penyolderan through-hole bebas timbal; Suhu puncak ≤260 °C, paparan maks 30 detik, maks 3 siklus |
| Kondisi Penyimpanan |
Suhu: -10~40℃, Kelembaban 40-70%RH; hindari gas korosif |
| Kepatuhan |
Sesuai RoHS-2.0 |
Fitur Produk
- Header baris ganda vertikal, pitch tengah 3.0 mm, cakupan penuh posisi 4P-24P
- Rumah terpolarisasi + kait pengunci positif: mencegah pemasangan terbalik, anti-getaran anti-lepas saat guncangan
- Bahan isolasi UL94-V0 suhu tinggi, cocok untuk proses penyolderan ulang bebas timbal
- Terminal kontak perunggu fosfor; pelapisan timah standar, pelapisan emas opsional untuk persyaratan lingkungan yang keras Made-in-Ch...
- Kompatibilitas pengukur kawat lebar: kawat serabut AWG 28-20 untuk perakitan crimp harness
- Interchangeability mekanis langsung dengan seri Molex 43045, tidak perlu modifikasi jejak PCB
- Berbagai pilihan pengemasan: kantong curah, baki, tape-and-reel untuk produksi SMT / auto-insert
Keunggulan Produk
- Pengurangan risiko rantai pasokan: Pengganti langsung untuk Molex 43045, mengatasi risiko waktu tunggu yang lama & kekurangan komponen, tidak perlu desain ulang PCB.
- BOM yang dioptimalkan biaya: Kinerja mekanis-listrik setara dengan merek asli, harga unit kompetitif untuk produksi massal.
- Kinerja anti-getaran yang kuat: Desain kait pengunci positif, koneksi stabil untuk peralatan yang rentan terhadap getaran.
- Kustomisasi fleksibel: Terminal berlapis emas, jumlah pin kustom, perakitan kabel jadi, berbagai mode pengemasan untuk lini produksi Anda.
- QC masuk-keluar yang ketat: Uji sampling dimensi & kelistrikan 100 persen; validasi semprotan garam, siklus suhu tersedia untuk kualifikasi proyek.
- Dukungan teknis cepat: Lembar data, gambar 2D, dukungan sampel untuk verifikasi prototipe pelanggan.
Aplikasi
- Otomasi industri: PLC, penggerak servo, harness sensor, modul daya industri
- Elektronik konsumen: Unit catu daya, peralatan rumah tangga, kontrol kipas & motor
- Sistem LED & pencahayaan: Papan driver LED, koneksi daya-sinyal pencahayaan pintar
- Keamanan & pengawasan: Papan daya kamera, peralatan kontrol akses
- Peralatan bantu medis: Interkoneksi sinyal & daya non-kritis
- Rakitan tegangan rendah energi baru: Sinyal bantu BMS, pengkabelan internal paket baterai
- Robotika & drone: Tautan kabel-ke-PCB internal papan distribusi daya ringkas
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda, bisakah Anda membuat produk ini untuk saya?J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
4. T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang kustom dikirim dalam 5-7 hari.
5. T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Patuhi ISO9001 dengan ketat, IQC, OQC, IPQC, QA menempati 10% dari departemen Kualitas kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya membutuhkan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga.
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
J: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
