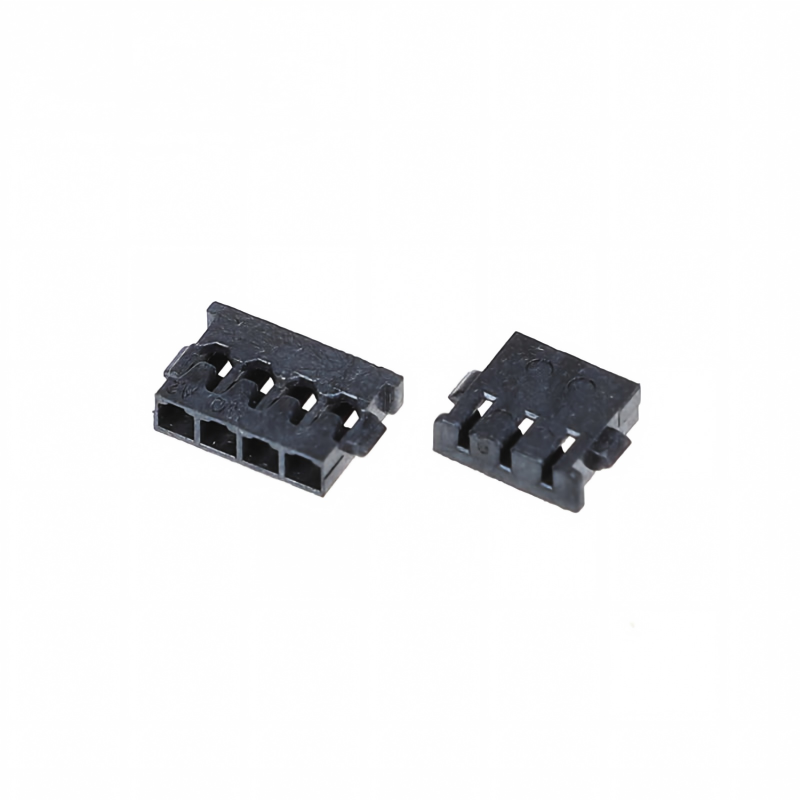

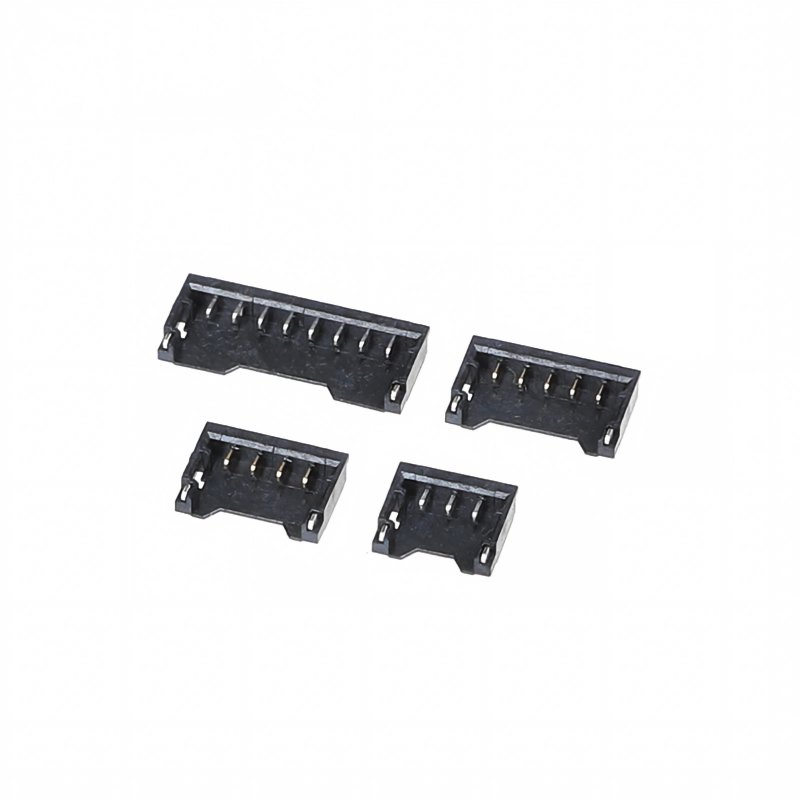

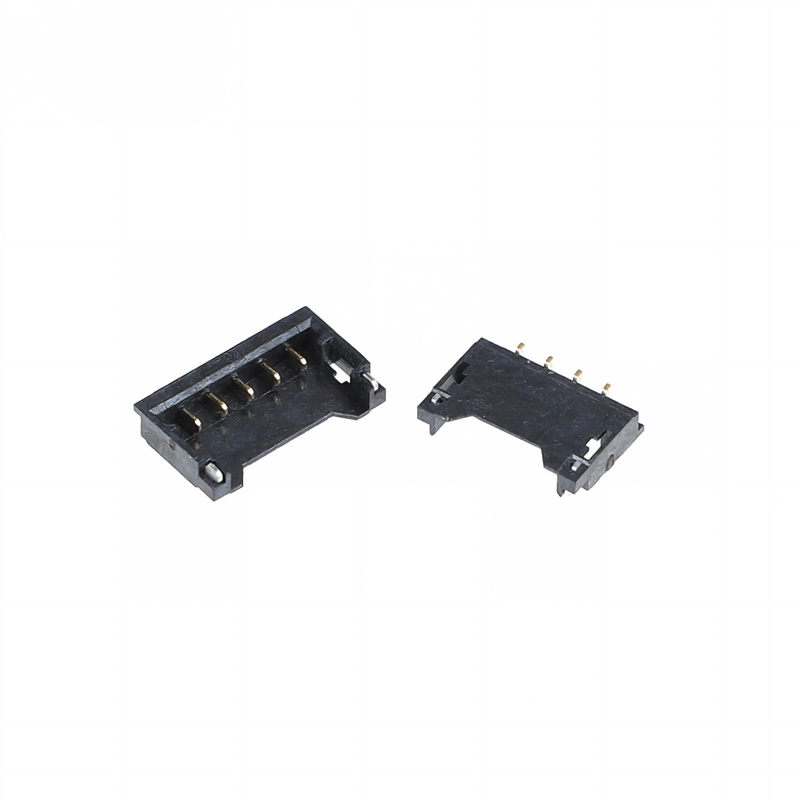

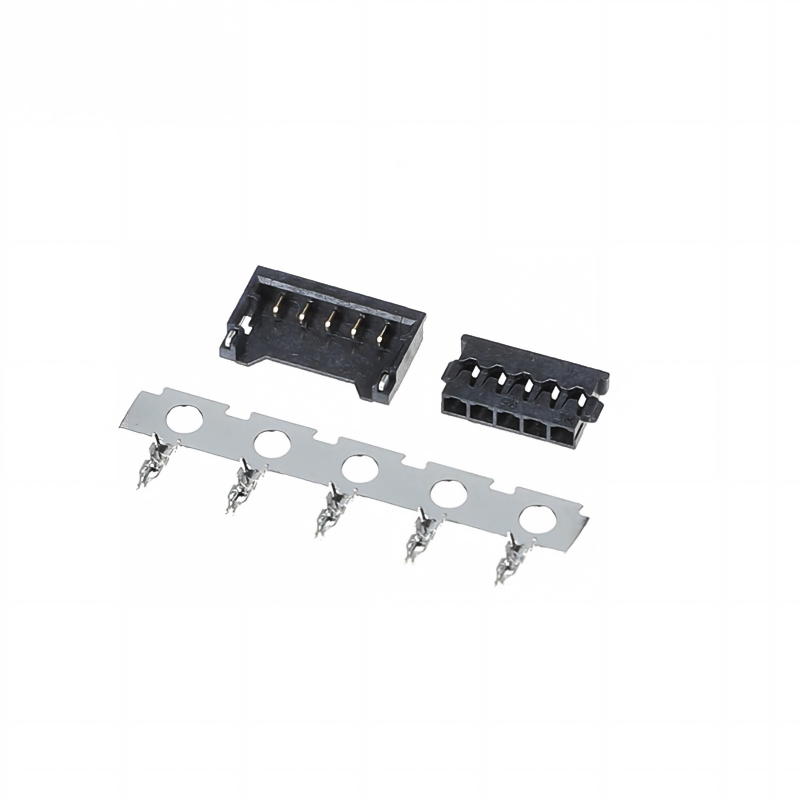

Soket Baterai 1.2mm dengan Terminal Cangkang Karet | Alternatif Molex 78171 / 78172
Sorotan Produk
Alternatif langsung pengganti seri Molex Pico-EZmate 78171 & 78172, soket baterai wire-to-board pitch 1.2mm. Jejak kaki yang sepenuhnya kompatibel, terminal crimp & antarmuka perkawinan. Sumber kedua yang hemat biaya untuk koneksi baterai Li-polimer, ramah SMT pick-and-place, sesuai RoHS.
Spesifikasi Teknis
Parameter Mekanis Umum
| Item |
Spesifikasi |
| Pitch |
1.2mm (0.047") |
| Rentang Sirkuit |
2-7 Posisi |
| Tipe Perkawinan |
Wire-to-board vertikal |
| Tinggi Terpasang |
1.55-1.65mm |
| Terminasi-Header |
Pemasangan permukaan SMT |
| Terminasi-Receptacle |
Terminal crimp |
| Ukuran kawat yang berlaku |
30-28 AWG |
| Warna housing |
Hitam |
| Siklus perkawinan |
Minimal 30 siklus |
Karakteristik Material & Elektrikal
| Item |
Spesifikasi |
| Bahan housing |
Termoplastik tahan suhu tinggi |
| Bahan terminal |
Paduan tembaga-nikel-silikon/perunggu fosfor |
| Pelapisan kontak |
Timah / Emas di atas nikel (opsional) |
| Arus terukur per pin |
1.5A (AC/DC) |
| Tegangan terukur |
50V AC / DC |
| Resistansi kontak maks |
≤20mΩ |
| Resistansi isolasi min |
≥100MΩ |
| Tegangan tahan |
500V AC / 1 menit |
Panduan Lingkungan & Penyolderan
| Item |
Spesifikasi |
| Rentang suhu operasi |
-40℃ ~ +105℃ |
| Kepatuhan |
Sesuai RoHS, REACH SVHC |
| Profil solder SMT |
Ikuti profil reflow SMT standar; suhu puncak ≤260℃, durasi ≤10s |
| Catatan pemrosesan |
Hindari guncangan mekanis/tarikan kabel selama reflow & perakitan; jangan meng-crimp terminal berlebihan |
| Penyimpanan |
Gudang kering, hindari paparan kelembaban tinggi sebelum pemasangan SMT |
Fitur Produk
- Pitch 1.2mm, baris tunggal, perkawinan vertikal, tinggi terpasang 1.55-1.65mm desain profil rendah
- Kunci polarisasi terpasang untuk mencegah kesalahan perkawinan, hindari kerusakan penyisipan terbalik
- Housing pengunci gesekan untuk retensi stabil, tahan getaran & tarikan kabel keluar
- Desain header terbuka mendukung perakitan SMT pick-and-place otomatis
- Terminal crimp untuk kawat ultra-halus 30-28 AWG untuk harness baterai ringkas
- Opsi kontak berlapis emas untuk resistansi kontak rendah & anti-oksidasi
- Kemasan tape-and-reel untuk produksi massal SMT bervolume tinggi
- Alternatif 100% form-fit-function untuk seri Molex 78171 /78172
Keunggulan Produk
- Pengganti langsung: Tidak perlu modifikasi PCB untuk desain Molex 78171 /78172 asli, sumber kedua BOM cepat
- Optimasi biaya: Harga kompetitif vs merek asli, kapasitas pasokan massal stabil
- Ramah perakitan: Kemasan tape-reel SMT, polarisasi anti-kesalahan, mengurangi tingkat cacat perakitan
- Koneksi baterai andal: Resistansi kontak rendah, struktur pengunci anti-getaran, transmisi daya stabil untuk sel Li-polimer
- Opsi fleksibel: Berbagai jumlah pin, opsi pelapisan timah/emas, mendukung layanan harness kabel kustom
- Waktu tunggu singkat: Suku cadang standar tersedia, sampel tersedia untuk validasi
Aplikasi
- Perangkat yang dapat dikenakan & elektronik portabel pintar
- Sensor IoT & peralatan rumah tangga kecil pintar
- Paket baterai Li-polimer & modul manajemen baterai
- Peralatan portabel medis genggam
- Perangkat bertenaga konsumen ukuran kecil
- Instrumen pengujian & pengukuran portabel
Panduan Pemilihan Pelanggan
- Konfirmasi jumlah pin: 2-7 posisi, cocokkan persyaratan sirkuit sinyal & daya baterai
- Periksa ukuran kawat: gunakan kawat 30-28 AWG secara ketat; kawat yang terlalu besar akan menyebabkan crimping buruk
- Pilihan pelapisan: Pelapisan emas lebih disukai untuk perangkat bergetar tinggi / masa pakai lama; Pelapisan timah untuk produk konsumen yang sensitif terhadap biaya
- Kondisi perakitan: Konfirmasikan suhu reflow SMT ≤260℃; header adalah tipe SMT, receptacle adalah crimp-on-wire
- Saran validasi: Lakukan uji perkawinan, uji getaran & uji resistansi kontak dengan sampel kami sebelum pesanan massal
- Catatan sumber kedua: Dapat berpasangan dengan seri Molex 78171 /78172 asli untuk proyek pasokan campuran
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda, bisakah Anda membuat produk ini untuk saya?A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang kustom dikirim dalam 5-7 hari.
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Patuhi ISO9001 secara ketat, IQC, OQC, IPQC, QA menempati 10% dari departemen Kualitas kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya membutuhkan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga.
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
