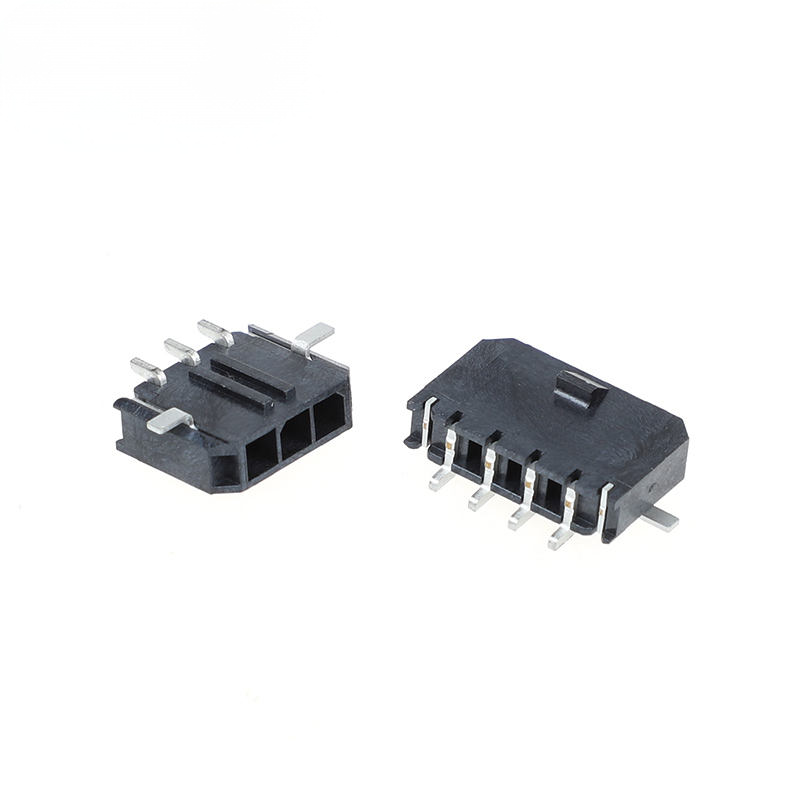

MX 3.0mm Pitch Horizontal Single Row Automotive Connector 5557 2P‐12P (Mengganti MOLEX 43650)
Perbedaan Produk
- Penggantian langsung drop-in untuk MOLEX 43650 Micro-Fit 3.0 single-row right-angle header, interoperabilitas mekanik & listrik penuh dengan Molex
- 3.0 mm pitch, baris tunggal, 2-12 posisi, solusi kawat-ke-papan sudut lurus horizontal
- Rumah suhu tinggi kelas otomotif, mampu menyalakan kawat, sesuai dengan RoHS-REACH
- 8.5 Maksimal per sirkuit, sinyal campuran & pengiriman daya daya rendah dalam jejak kompak
- Dukungan stok yang stabil, MOQ yang fleksibel, alternatif sumber kedua yang hemat biaya
Spesifikasi Teknis
Parameter Mekanis Umum
| Artikel |
Spesifikasi |
| Pitch |
3.00 mm |
| Jangkauan Posisi |
2 ‐ 12 P, baris tunggal |
| Orientasi |
Horizontal / Sudut kanan |
| Siklus Perkawinan |
≥ 30 siklus |
| Ketebalan PCB yang direkomendasikan |
1.6 mm |
| Tipe pemasangan |
Through-hole / SMD tape-and-reel |
| Warna rumah |
Hitam |
| Mengunci |
Penutup anti-misplug terpolarisasi, peg retensi PCB |
Karakteristik Material & Listrik
| Artikel |
Spesifikasi |
| Bahan perumahan |
Thermoplastic suhu tinggi, UL94V-0 |
| Bahan kontak |
Tembaga |
| Contact Plating |
Matte-tin / pematri emas selektif opsional |
| Listrik nominal |
Max 8.5 A per pin (tergantung pada kawat gauge & suhu derating) |
| Tegangan nominal |
600 V AC/DC |
| Resistensi kontak |
≤ 15 mΩ |
| Resistensi Isolasi |
≥ 1000 MΩ |
| Tahan Tegangan |
1500 V AC, 1 menit |
| AWG kawat yang berlaku |
20-30 AWG |
Panduan Lingkungan & Soldering
| Artikel |
Spesifikasi |
| Suhu operasi |
-40 °C ~ +125 °C |
| Suhu penyimpanan |
-45 °C ~ +130 °C |
| Resistensi Getaran |
Memenuhi persyaratan getaran sabuk kendaraan umum |
| Profil aliran balik SMT |
Suhu puncak ≤260 °C, paparan total ≤10 s |
| Soldering melalui lubang |
Solder gelombang maksimal 260 °C, waktu tinggal 5 s |
| Kepatuhan |
RoHS 2.0, REACH SVHC; Halogen rendah opsional |
Fitur Produk
1. 100% kawin kompatibel dengan seri MOLEX 43650 Micro-Fit 3.0 terminal kawin & rumah
2. Struktur baris tunggal horizontal sudut kanan, menghemat ruang PCB vertikal
3. Rumah termoplastik tahan suhu tinggi, glow-wire memenuhi syarat untuk persyaratan kelas otomotif
4. Polarized berlapis rumah mencegah mis-matching; built-in PCB lokalisasi peg untuk perakitan yang tepat
5Kontak kuningan dengan pilihan tin / plating emas, ketahanan kontak rendah, anti-getaran retensi kontak
6. Dukungan melalui-lubang / SMT pemasangan; pita-dan-reel pengemasan tersedia untuk auto-insert
7. RoHS, REACH SVHC sesuai; pilihan bahan rendah halogen tersedia atas permintaan
Keuntungan Produk
1. Drop-in alternatif untuk MOLEX 43650, menghilangkan biaya desain ulang untuk dual-sourcing
2Kontrol toleransi dimensi yang ketat, kekuatan normal yang stabil, menghindari risiko pemisahan getaran mikro
3. Pelacakan batch bahan baku berkualitas otomotif, cocok untuk proyek keandalan tinggi
4Opsi yang fleksibel: tin/gold plating, through-hole/SMT, tape-reel/tray packing
5. Waktu pengiriman singkat untuk posisi standar, mendukung prototipe batch kecil & pesanan volume massal
6. Set lengkap terminal pendukung & krimp rumah tersedia sebagai solusi satu-stop harness
Aplikasi
- Elektronik otomotif: pengontrol interior, modul pencahayaan, sabuk sensor, link sinyal bantu BMS
- Otomasi industri: modul sensor, servo drive kecil, antarmuka sinyal periferal PLC
- Peralatan energi baru: unit pasokan listrik kecil, kabel bantu manajemen baterai
- Peralatan medis (non-implant): sinyal & koneksi internal bertenaga rendah
- Smart home & consumer hardware: power-supply board-to-wire interconnection
Panduan Pemilihan Pelanggan
1Konfirmasi jumlah posisi: 2-12P, cocok dengan nomor posisi asli MOLEX 43650
2. Pilih gaya pemasangan: melalui-lubang untuk pegangan mekanik yang kuat; SMT pita-reel untuk perakitan SMT kecepatan tinggi
3Pemilihan plating: plating timah untuk sirkuit sinyal biaya umum; plating emas untuk skenario getaran tinggi / siklus hidup panjang
4. Periksa kawat gauge: 20-30 AWG; arus sebenarnya harus menerapkan kurva suhu-derating
5. Selalu pasangan rumah kami dengan terminal spesifikasi yang cocok; mencampur terminal vendor yang berbeda dapat menurunkan kinerja kontak
6Untuk proyek otomotif: meminta sertifikat bahan, laporan CPK, dokumen kepatuhan sebelum produksi massal
FAQ
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirim saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim email untuk mendapatkan katalog.
2T: Saya tidak dapat menemukan produk di cat AndaLogue, bisakah kau membuat produk ini untukku?
A: Katalog kami menunjukkan sebagian besar produk kami, tetapi tidak semua. Hanya memberi tahu kami produk yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk menghasilkannya.Untuk referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. Q: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs dari konektor sampel gratis untuk pengujian.
4T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam waktu 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana untuk mengirim pesanan saya?
A: Untuk paket kecil, kirim melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu layanan Door-to-Door. Untuk paket besar, kami dapat mengirimnya melalui Udara atau laut. Kami menggunakan karton ekspor standar.Kami bertanggung jawab atas kerusakan produk yang terjadi selama pengiriman.
6. T: Apa jenis pembayaran yang Anda terima? Dapatkah saya membayar RMB?
A: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan faktur. Dan Anda dapat membayar dalam RMB. Tidak ada masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
A: Kami mematuhi ISO9001, IQC, OQC, IPQC, QA, dan kami memiliki 10% dari departemen kualitas kami.
8T: Saya butuh daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak barang, tidak mungkin untuk membuat semua harga mereka dalam daftar,dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengkonfirmasi dengan hati-hati satu per satu dan memberi Anda spesifikasi dan daftar harga
9T: Bisakah Anda membuat produk yang disesuaikan dan kemasan yang disesuaikan?
A: Ya. Kami telah membuat banyak kustomisasi
produk untuk pelanggan kami sebelumnya (terutama kabel ikat). tentang kemasan yang disesuaikan, tidak ada masalah untuk kami menempatkan logo Anda atau informasi lain pada paket.Hanya harus menunjukkan bahwa hal itu menimbulkan biaya tambahan.
10T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
