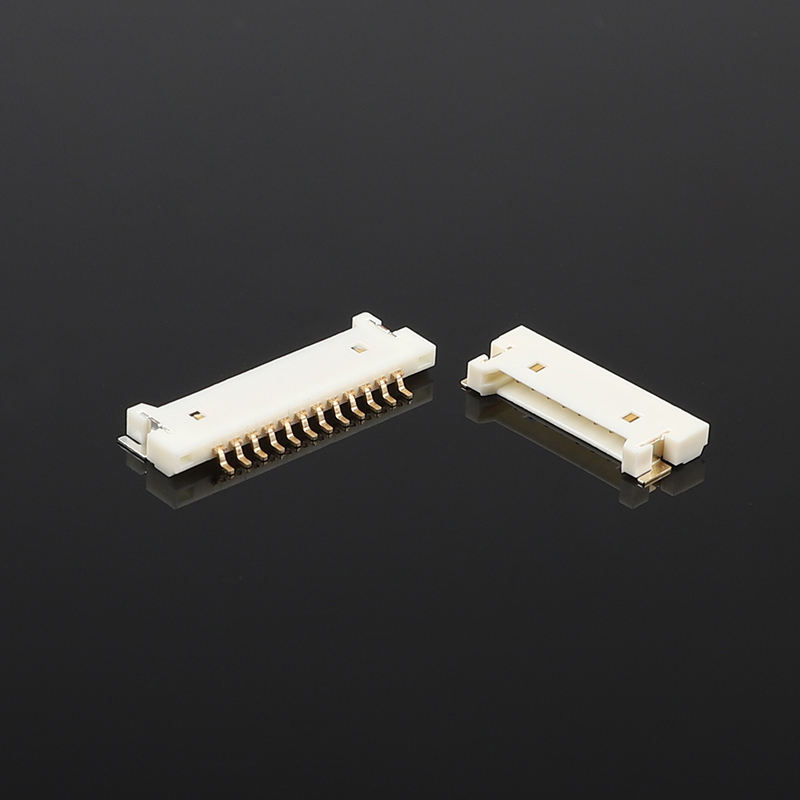

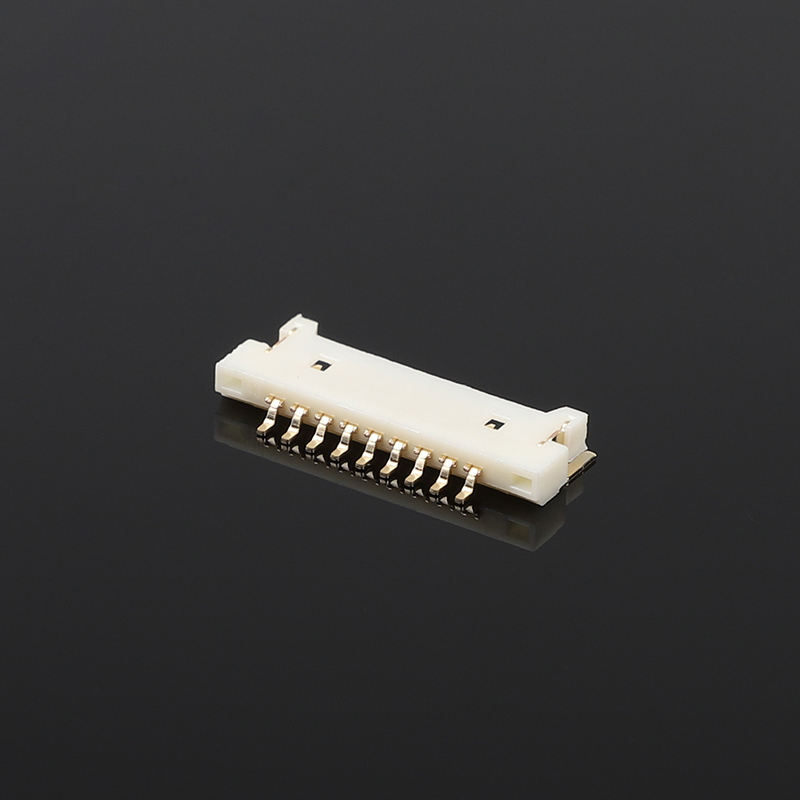

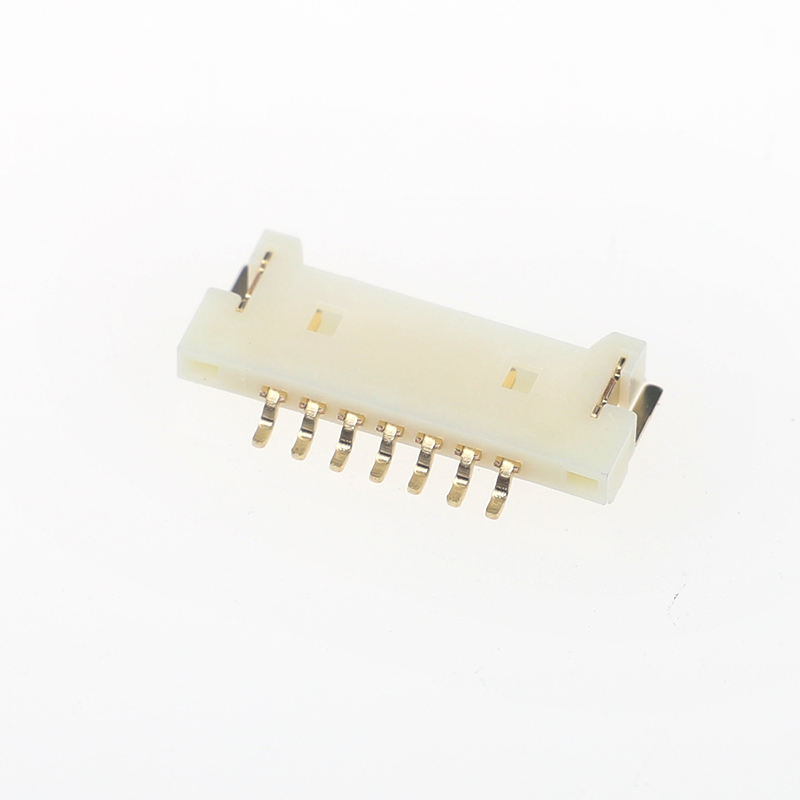

1.25 Ultra‑Tipis Konektor Patch Horizontal Berlapis Emas Penuh | WT125JW
Sorotan Produk
- Wafer betina SMD horizontal profil ultra‑rendah pitch 1.25mm, pengganti langsung untuk seri Molex 51146
- Kontak berlapis emas penuh untuk anti‑oksidasi, sinyal stabil di bawah getaran & lingkungan lembab

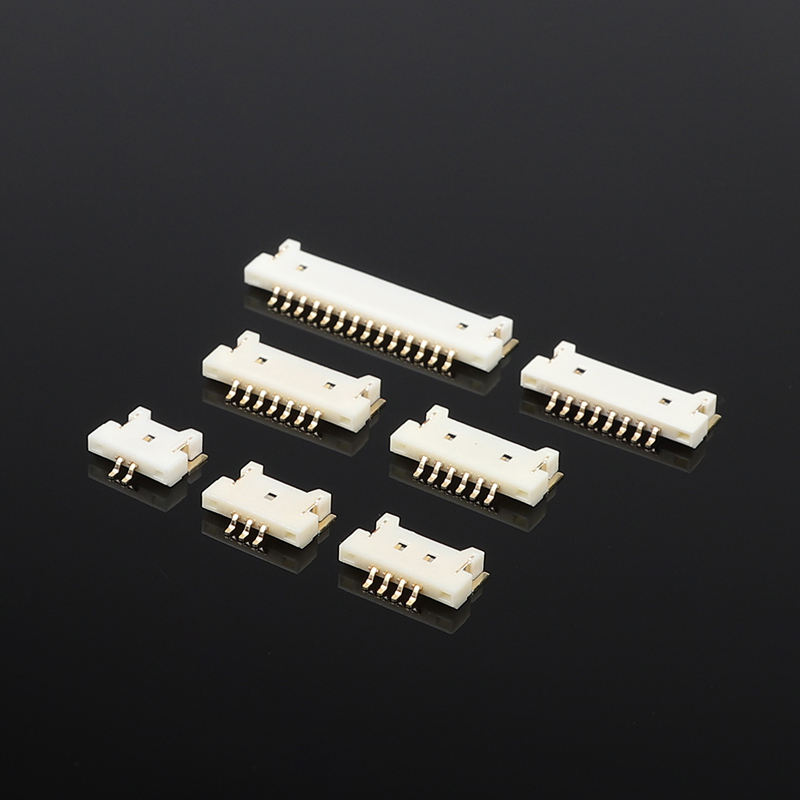

- Tersedia 2‑20 posisi, kemasan tape‑and‑reel untuk perakitan SMT berkecepatan tinggi
- Desain anti‑mating terpolarisasi + pengunci gesekan, mencegah pemutusan yang tidak disengaja
- Housing UL94V‑0 yang sesuai dengan RoHS / REACH, suhu tinggi untuk penyolderan reflow bebas timbal
Spesifikasi Teknis
Parameter Mekanis Umum
| Item |
Spesifikasi |
| Pitch |
1.25 mm |
| Tipe |
Wafer Betina SMD Horizontal (Wire‑to‑Board) |
| Jumlah Pin |
2‑20 Posisi |
| Baris |
Baris Tunggal |
| Orientasi Pemasangan |
Horizontal / Sudut Kanan ke PCB |
| Pemasangan |
Surface‑Mount SMD, kemasan Tape & Reel |
| Polarisasi |
Ya, anti‑insersi yang salah |
| Penguncian |
Kunci gesekan untuk pemasangan yang aman |
| Referensi Silang |
Seri Molex 51146 |
Karakteristik Material & Elektrikal
| Item |
Spesifikasi |
| Material Kontak |
Perunggu Fosfor |
| Pelapisan Kontak |
Berlapis Emas Penuh di atas dasar Nikel |
| Material Housing |
Termoplastik suhu tinggi, UL94V‑0 |
| Arus Terukur |
1A per pin (AWG 28‑32) |
| Tegangan Terukur |
125V AC/DC |
| Resistansi Kontak Maks. |
≤ 20 mΩ |
| Resistansi Isolasi Min. |
≥ 1000 MΩ |
| Tegangan Tahan |
500V AC / 1 menit |
Panduan Lingkungan & Penyolderan
| Item |
Spesifikasi |
| Suhu Operasi |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Suhu Penyimpanan |
-25 ℃ ~ +60 ℃ |
| Profil Solder |
Sesuai dengan reflow SMT bebas timbal (Puncak maks. 260 ℃) |
| Kepatuhan |
RoHS, REACH |
| Catatan |
Jangan berikan tekanan mekanis selama atau setelah penyolderan reflow |
Fitur Produk
- Pemasangan SMD sudut kanan horizontal ultra‑tipis, penggunaan ruang papan rendah untuk desain perangkat yang ramping
- Basis kontak perunggu fosfor dengan pelapisan emas penuh, resistansi kontak rendah, kinerja anti‑korosi & anti‑oksidasi yang sangat baik
- Fitur penguncian terpolarisasi untuk menghindari penyisipan terbalik; pengunci gesekan bawaan memastikan pemasangan yang stabil, anti‑jatuh di bawah guncangan getaran
- Housing: termoplastik UL94V‑0 tahan suhu tinggi, kompatibel dengan profil penyolderan reflow bebas timbal standar
- Posisi 2‑20 dapat dikonfigurasi; sangat cocok dengan jejak PCB Molex 51146, pengganti langsung tanpa modifikasi PCB
- Carrier tape‑and‑reel untuk pick‑and‑place otomatis; opsi jumlah pin & pelapisan khusus tersedia untuk proyek OEM
Keunggulan Produk
- Pengganti langsung: Kompatibel jejak 1:1 dengan Molex 51146, tidak perlu desain ulang PCB, mempersingkat siklus proyek & risiko migrasi BOM
- Kontak berlapis emas penuh: Dibandingkan dengan versi berlapis timah standar, kinerja lebih baik untuk aplikasi kelembaban tinggi, rentan getaran, umur panjang, risiko koneksi intermiten lebih rendah
- Ramah manufaktur: Tata letak pad SMD yang dioptimalkan, carrier tape‑and‑reel yang stabil, hasil pick‑and‑place tinggi untuk produksi massal
- Kustomisasi fleksibel: Mendukung jumlah pin kustom, ketebalan pelapisan, kemasan khusus untuk proyek OEM/ODM
- Alternatif yang dioptimalkan biayanya: Rantai pasokan domestik yang stabil, waktu tunggu lebih pendek dibandingkan suku cadang asli impor, biaya total kompetitif untuk pesanan volume sedang‑tinggi
Aplikasi
- Elektronik Konsumen: Peralatan rumah tangga kecil, perangkat yang dapat dikenakan, panel pintar, peralatan portabel
- Modul Tampilan & Sentuh: Koneksi sinyal internal layar LCD / OLED, modul layar sentuh
- Kontrol Industri: Sensor ringkas, pengontrol kecil, peralatan keamanan & alarm
- Perangkat Medis: Instrumen medis portabel (hanya koneksi tingkat sinyal)
- IoT & Perangkat Keras Cerdas: Node sensor pintar, modul komunikasi miniatur
Panduan Pemilihan Pelanggan
- Pemilihan jumlah pin: Konfirmasikan saluran sinyal/daya aktual; pilih 2‑20P sesuai. Hindari jumlah pin berlebih untuk menghemat ruang PCB.
- Pilihan pelapisan: Pilih versi berlapis emas penuh untuk persyaratan kelembaban tinggi, getaran, umur panjang; alternatif berlapis timah tersedia untuk proyek tujuan umum yang sensitif terhadap biaya.
- Desain PCB: Ikuti tata letak pad yang direkomendasikan WT125JW (sama dengan jejak Molex 51146). Jangan mengubah ukuran pad secara sembarangan.
- Pengingat pemasangan: Gunakan housing & terminal crimp yang cocok yang kompatibel dengan seri 51146; gunakan ukuran kawat AWG 28‑32.
- Perakitan: Harus menggunakan tape‑and‑reel untuk SMT otomatis; perakitan manual hanya diperbolehkan untuk prototipe batch kecil.
- Penyolderan: Ikuti kurva suhu reflow bebas timbal secara ketat; hindari reflow suhu tinggi berulang kedua.
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda, bisakah Anda membuat produk ini untuk saya?A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang kustom dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Patuhi ISO9001 secara ketat, IQC, OQC, IPQC, QA menempati 10% dari departemen Kualitas kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin membuat semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda daftar spesifikasi dan harga
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa itu menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
