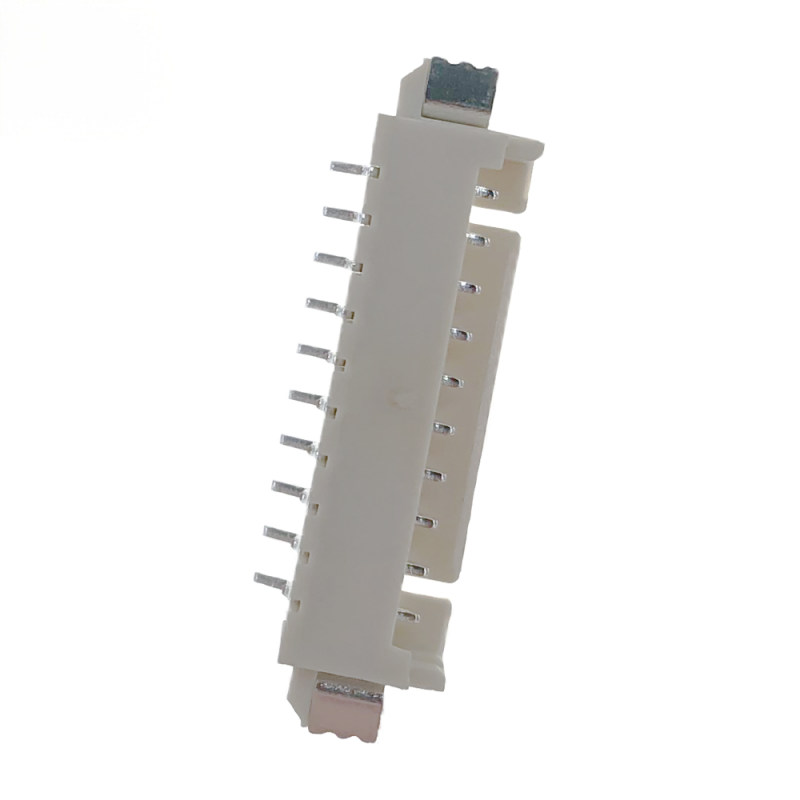

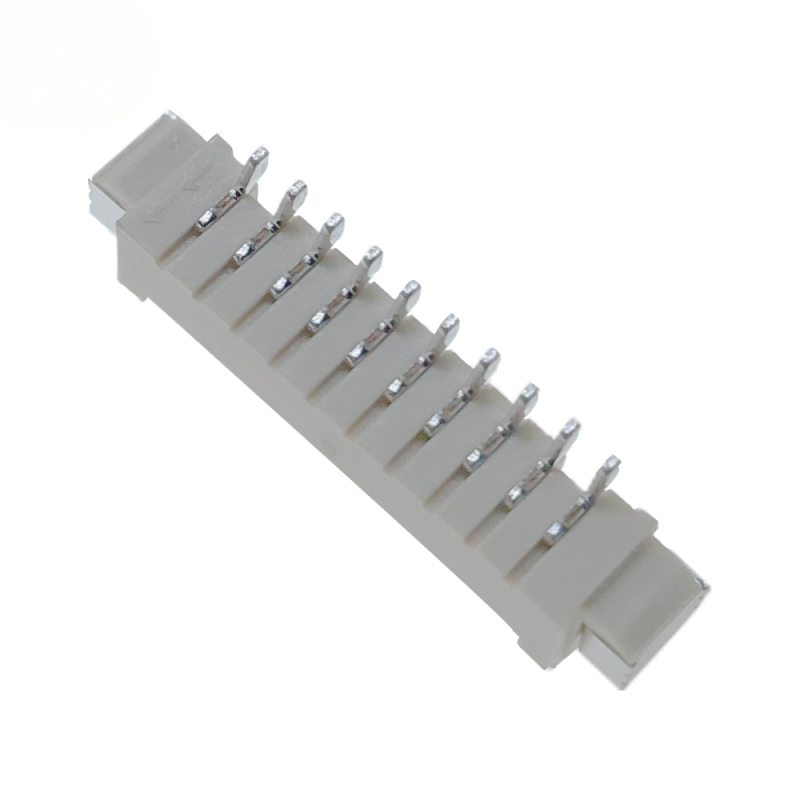

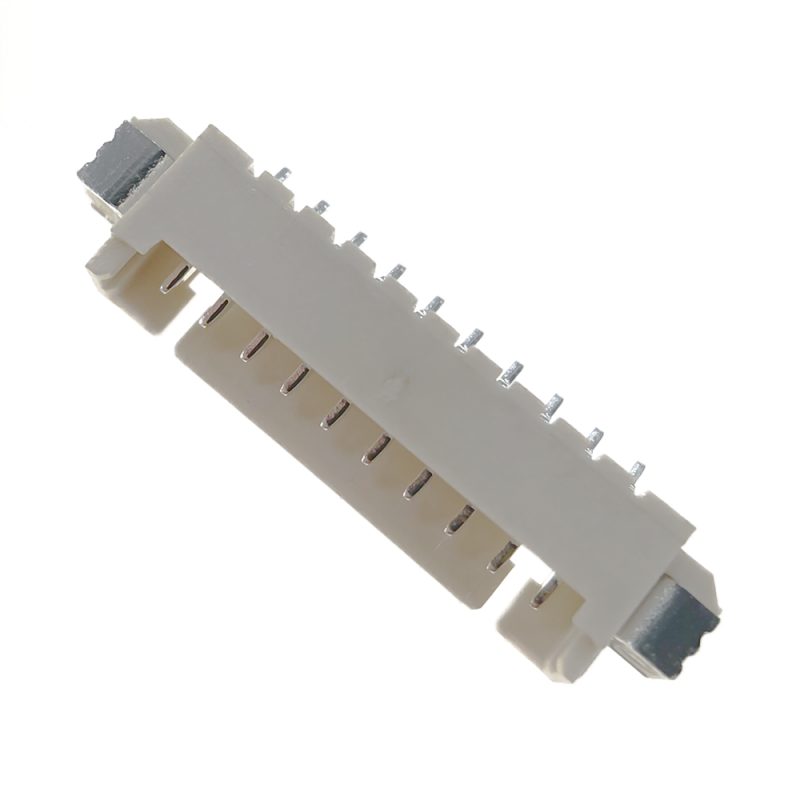

Konektor Wafer SMT Right Angle Pitch 1,25 mm dengan Pelapisan Timah untuk Aplikasi PCB Wire-to-Board

• Orientasi sudut kanan 90°, perkawinan masuk samping, menghemat tinggi jarak bebas PCB vertikal
• Terminal SMT sayap camar + paku solder penahan ganda: tahan terhadap pergeseran akibat getaran & panas yang mengalir kembali
• Kunci polarisasi terpasang untuk menghilangkan kerusakan penyisipan terbalik pada pin & harness
• Insulator tahan suhu tinggi tahan terhadap profil reflow SMT standar
• Pitch standar 1,25mm, toleransi posisi pin yang dikontrol secara ketat untuk kinerja perkawinan yang konsisten
• Pengepakan pita & gulungan mendukung perakitan SMT otomatis penuh; tidak diperlukan penyolderan melalui lubang secara manual
• Opsi pelapisan: timah standar di atas nikel; kilatan emas untuk kebutuhan siklus tinggi / anti-oksidasi
• Opsi bebas halogen yang sesuai dengan RoHS tersedia berdasarkan permintaan

1. Desain anti-pergeseran PCB:Paku solder penahan ganda, hindari mengambang/offset selama reflow SMT volume tinggi; banyak pesaing menghilangkan struktur penahan penuh demi penurunan biaya.
2. Kontrol co-planaritas pin yang ketat:Mengurangi risiko kontak intermiten setelah penyolderan, penting untuk perangkat IoT/wearable yang ringkas.
3. Geometri polarisasi yang jelas:Kunci fisik mencegah plug-in terbalik; menghindari kegagalan pengembalian lapangan yang disebabkan oleh kesalahan perakitan manusia.
4. Solusi pelapisan fleksibel:Timah standar untuk produksi massal yang sensitif terhadap biaya; kilatan emas untuk lingkungan kerja dengan getaran tinggi / kelembaban tinggi.
5. Pasokan stabil untuk posisi utama 2-10Pin:Stok siap untuk jumlah pin umum; mendukung pesanan volume dengan waktu tunggu yang singkat; referensi silang fungsional ke seri wafer 1,25 mm merek terkenal tanpa waktu tunggu OEM yang lama.
6. Dukungan dokumen:Memberikan gambar 2D, saran tapak PCB, laporan pengujian untuk evaluasi insinyur & tinjauan BOM.

• Elektronik Konsumen: Peralatan rumah tangga kecil, sensor rumah pintar, perangkat yang dapat dikenakan
• IoT & Modul Cerdas: Modul sensor nirkabel, koneksi sinyal tambahan gateway
• Perangkat Portabel Medis: Kabel internal sinyal rendah untuk peralatan medis portabel
• Kontrol Industri: IO tambahan PLC kecil, interkoneksi internal sensor
• Pencahayaan & Tampilan: modul driver LED, kabel sinyal tambahan LCD kecil
• Peralatan Kantor: Printer ringkas, pemindai koneksi kabel-ke-PCB internal

1. Konfirmasikan jumlah pin:pilih 2-4-6-8-10Pin sesuai dengan kuantitas sinyal/saluran daya Anda.
2. Konfirmasikan pemasangan:Model ini adalahSMT Sudut Kanan, bukan header TH vertikal atau SMT vertikal. Periksa jarak ketinggian enklosur sebelum tata letak PCB.
3. Pilihan pelapisan:
   • Timah di atas nikel: Aplikasi statis dalam ruangan umum, hemat biaya.
   • Kilatan emas: Untuk kelembapan tinggi, lingkungan getaran, siklus kawin yang sering.
4. Pencocokan kawat:Cocokkan dengan terminal & perumahan crimp pendukung kami; mencampur terminal merek yang berbeda dapat menyebabkan kontak yang buruk.
5. Proses SMT:Harus mengikuti profil suhu reflow yang direkomendasikan; suhu berlebih yang berkepanjangan akan merusak wadah plastik.
6. Kepatuhan:Beri tahu kami jika Anda memerlukan dokumen sertifikasi bebas halogen atau khusus untuk pengajuan CE / UL produk akhir.
7. Evaluasi sampel:Minta sampel teknik sebelum adopsi BOM massal untuk memverifikasi pemasangan & kesesuaian PCB.
