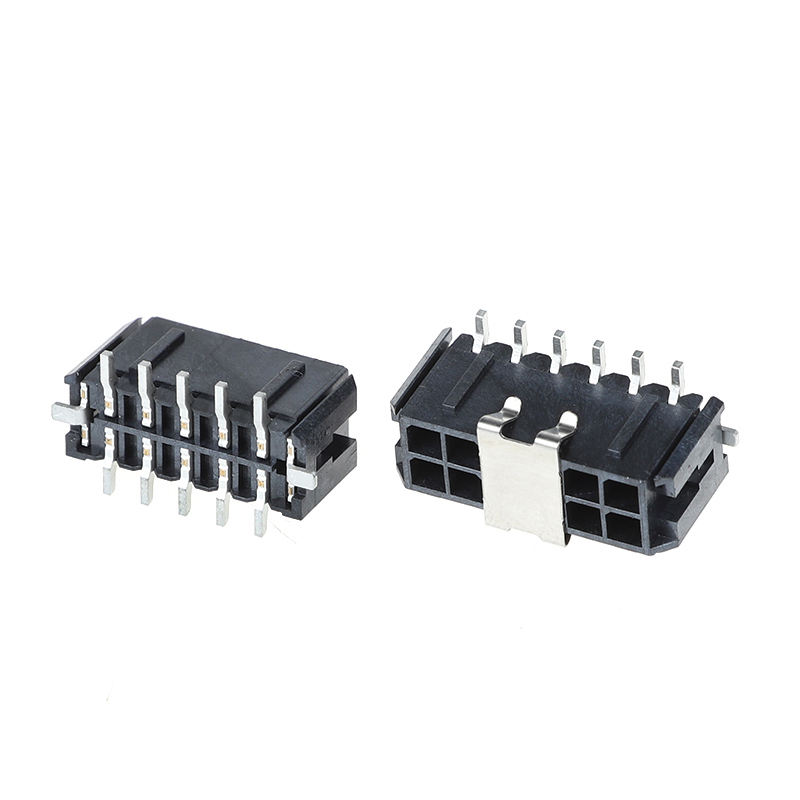

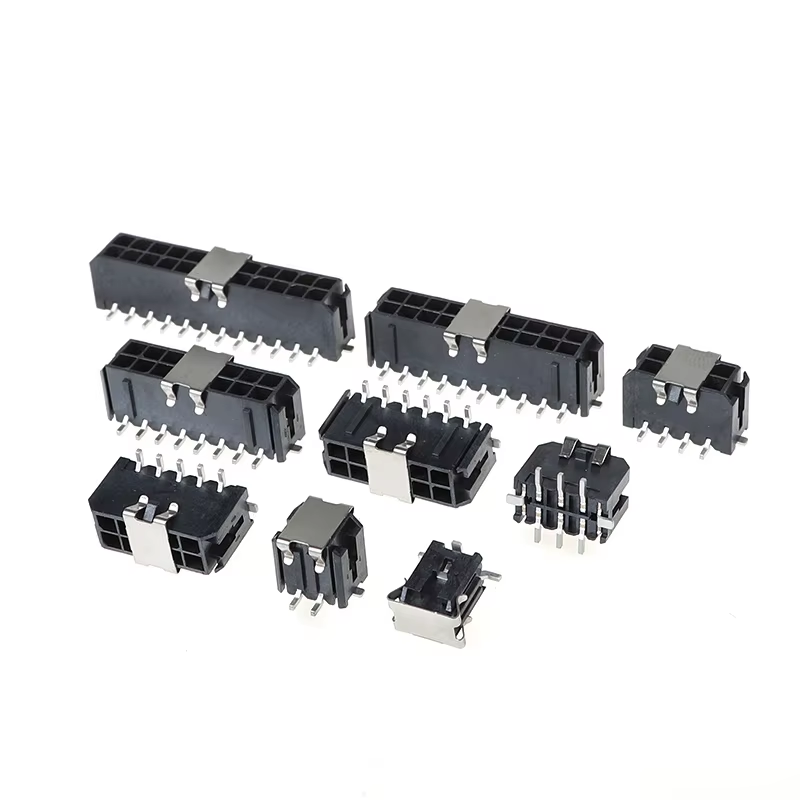

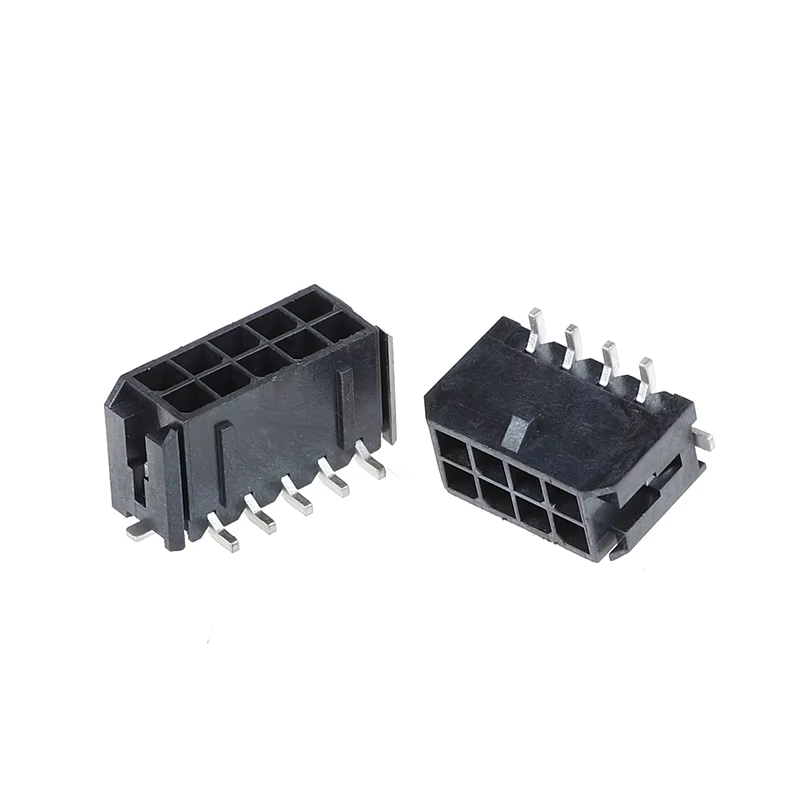

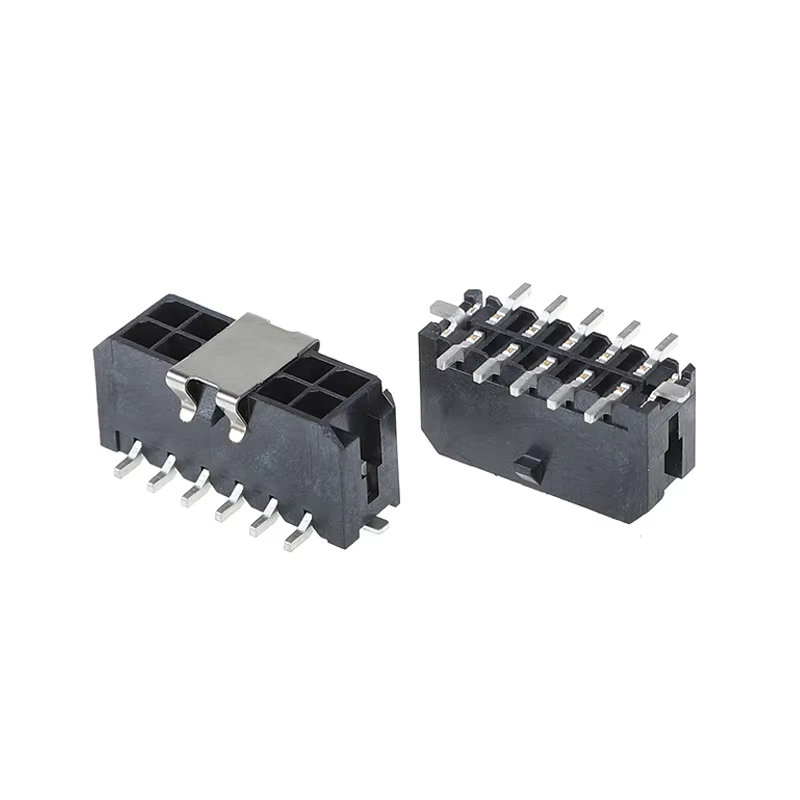

5557 Otomotif Baris Ganda Konektor Vertikal Pitch MX3.0MM 43045 4P-24P Kawat Ke Konektor
Sorotan Produk
- Header vertikal pitch 3,0 mm baris ganda, jangkauan penuh 4P~24P untuk peralatan otomotif, industri & rumah tangga
- Perumahan: UL94V-0 tahan api, anti-pengapian untuk koneksi daya/sinyal dengan keandalan tinggi
- Terminal pendukung lengkap & layanan pemrosesan wire harness, sumber daya terpadu
- Desain terpolarisasi untuk menghindari kesalahan perkawinan; kontak terisolasi mencegah korsleting
- Sesuai RoHS & REACH, tersedia opsi halogen rendah
Spesifikasi Teknis
| Barang |
Parameter |
| Kinerja Listrik |
|
| Nilai Saat Ini |
Maks 8,5A per pin |
| Nilai Tegangan |
600V AC/DC |
| Hubungi Resistensi |
< 20 mΩ maks setelah siklus kawin |
| Resistensi Isolasi |
≥1000MΩ |
| Tahan Tegangan |
AC 1500V, 1 menit tanpa kerusakan |
| Kinerja Mekanis |
|
| Siklus Kawin |
≥30 siklus |
| Getaran / Guncangan |
Sesuai dengan EIA-364, tidak ada diskontinuitas |
| Retensi Terminal |
Struktur anti-backout |
| Bahan & Pelapisan |
|
| Perumahan |
PA66, UL94V-0 Hitam |
| Bahan Kontak |
Paduan Kuningan |
| pelapisan |
Pelapisan timah/pelapisan emas opsional |
| Panduan Lingkungan & Penyolderan |
|
| Suhu Operasional |
-40℃ ~ +105℃ |
| Penyolderan Aliran Ulang |
Suhu puncak 260℃, kompatibel dengan reflow SMT |
| Sertifikasi |
RoHS, REACH, bersertifikat UL |
Referensi Silang / Penggantian Alternatif
Pengganti drop-in langsung untuk seri Molex Micro-Fit 3.0 43045. Banyak digunakan sebagai pengganti konektor kawat-ke-papan vertikal baris ganda 3.0mm setara AMP / TE.
Jejak & pinout yang sama, sehingga sebagian besar proyek tidak memerlukan desain ulang PCB dan menghemat biaya kualifikasi.
Keunggulan Produk
- Tata letak pin yang sepenuhnya kompatibel, penggantian langsung merek besar internasional, memperpendek siklus validasi proyek
- Plastik tahan api UL94V-0, kinerja stabil untuk lingkungan otomotif & industri bersuhu tinggi
- Kemasan pita gulungan, siap untuk jalur penempatan SMT otomatis
- Layanan terpadu: rumah pasokan + terminal + rakitan harnes kabel khusus
- Inspeksi in-line yang ketat, ketahanan kontak yang stabil, anti-getaran untuk kondisi kerja yang keras
- Jumlah pin fleksibel: 4P hingga 24P, mendukung daya & desain sinyal campuran
Aplikasi
- Elektronik otomotif: modul kontrol otomotif, sensor kendaraan, penerangan mobil
- Peralatan industri: PLC, catu daya, penggerak servo, pengontrol industri
- Peralatan rumah tangga: inverter, HVAC, peralatan dapur pintar
- Modul penyimpanan daya & energi, peralatan medis, unit daya komunikasi
Waktu Pimpin
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikat: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah tersedia
- Kebijakan Sampel: Sampel gratis didukung, pengiriman sampel cepat
- Kustomisasi tersedia: pelapisan khusus, rakitan harness khusus, panjang pin khusus, penandaan logo.
Panduan Seleksi Pelanggan
- Konfirmasikan jumlah pin: pilih 4P~24P sesuai dengan kebutuhan sinyal/rangkaian daya Anda
- Pilih pelapisan kontak: Timah untuk daya umum; Pelapisan emas untuk aplikasi sinyal rendah / getaran tinggi
- Periksa suhu kerja & ketahanan api: UL94V-0 wajib digunakan untuk otomotif/peralatan berdaya tinggi
- Pemilihan kemasan: pilih reel jika menggunakan jalur SMT otomatis
- Kecocokan pengukur kawat: cocokkan terminal crimp dengan kawat AWG Anda sebelum perakitan harnes
- Rekomendasikan pengujian prototipe dengan sampel gratis kami sebelum penguncian BOM massal
Pertanyaan Umum
1. Q: Apakah Anda memiliki katalog? Bisakah Anda mengirimkan saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di kata Andalog. Bisakah Anda membuatkan produk ini untuk saya?
A: Katalog kami menampilkan sebagian besar produk kami, namun tidak semua. Cukup beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika tidak memilikinya, kami juga bisa mendesain dan membuat cetakan baru untuk memproduksinya. Sebagai referensi anda, pembuatan cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Dapatkah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tapi Anda harus membayar biaya pengiriman
4. Q: Bagaimana dengan waktu pengiriman Anda?
A: Stok barang dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. Q: Bagaimana cara mengirimkan pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton standar ekspor. Kami bertanggung jawab atas segala kerusakan produk yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (transfer bank), Western Union, dan PayPal. Harap pastikan bahwa kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda
J: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA mencakup 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda memiliki daftar harga?
A: Kami tidak memiliki daftar harga seluruh produk kami. Karena kami memiliki begitu banyak barang, mustahil untuk mencantumkan semua harga dalam daftar, dan harga selalu berubah karena biaya bahan dan kuantitas. Dan Anda dapat memberi kami daftar semua barang yang Anda butuhkan; kami akan mengkonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
9. Q: Dapatkah Anda membuat produk yang disesuaikan dan pengepakan yang disesuaikan?
J: Ya. Kami telah membuat banyak penyesuaian
produk untuk pelanggan kami sebelumnya (terutama kawat harness). Tentang pengepakan yang disesuaikan, tidak ada masalah karena kami mencantumkan logo Anda atau informasi lainnya pada paket. Hanya perlu diperhatikan bahwa hal ini memerlukan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
