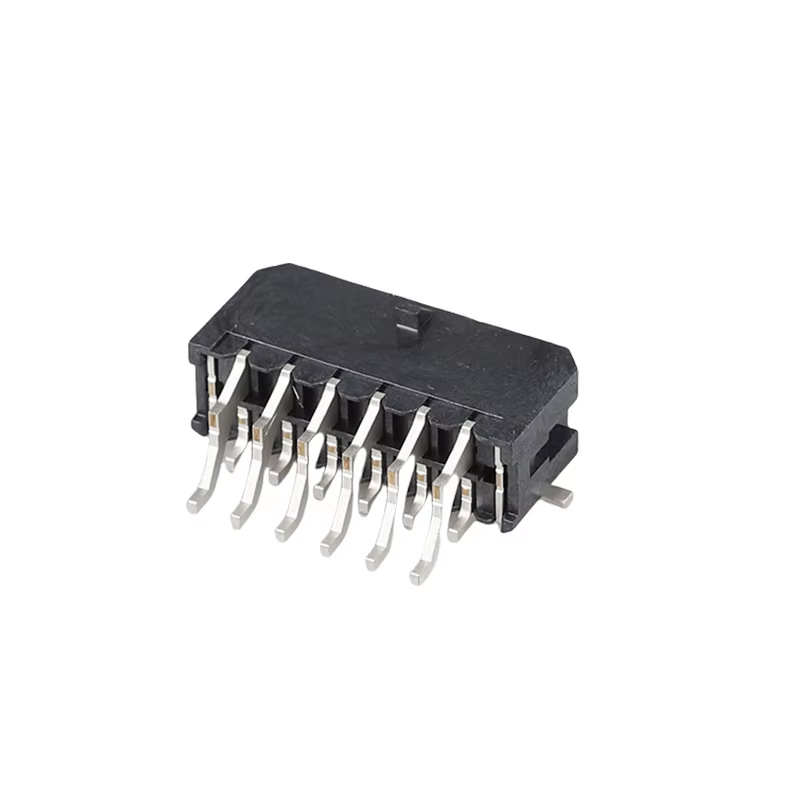

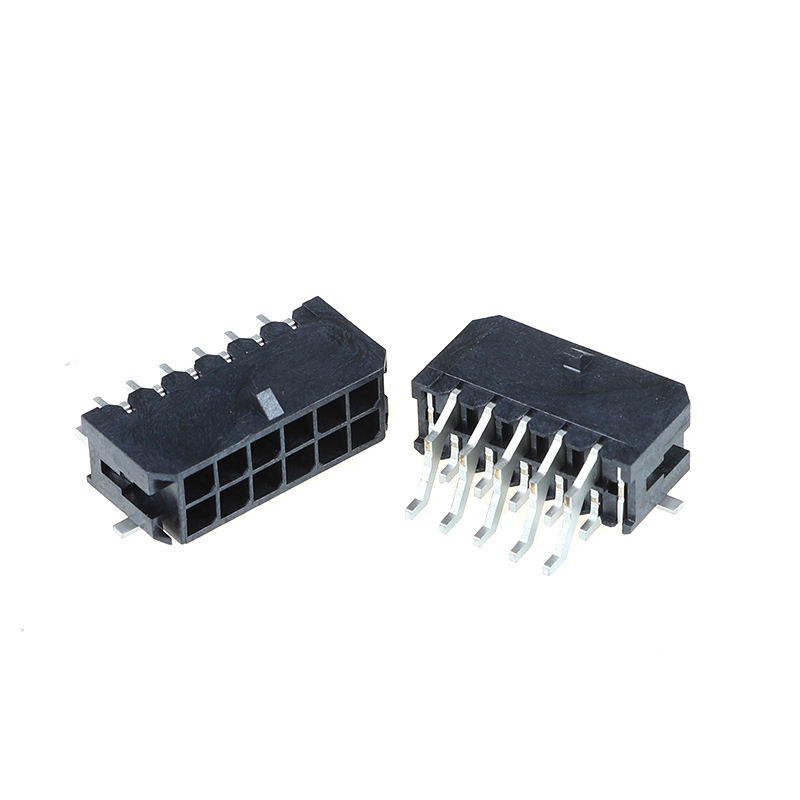

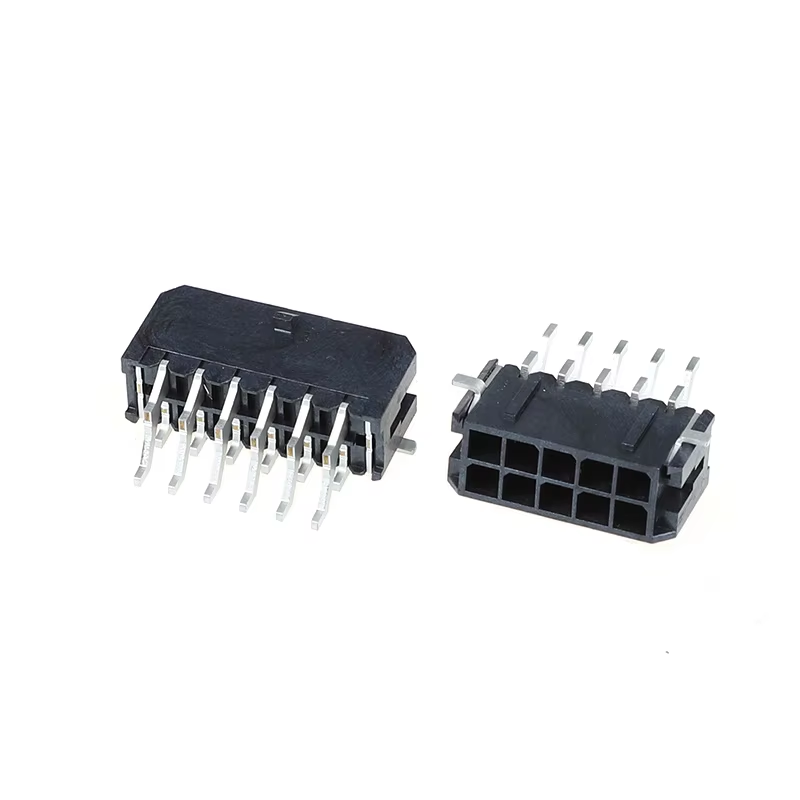

Konektor Ganda Baris MX3.0 Wire-to-Board, pitch 3.0mm, 4P hingga 24P, tipe horizontal, kontak tembaga, grade otomotif & industri, referensi silang seri Molex 43045.
Sorotan Produk
- Rumah Tahan Api UL94V-0 & Bebas Halogen: Memenuhi persyaratan EHS industri dan otomotif yang ketat, asap rendah, tidak beracun untuk peralatan keandalan tinggi.
- Desain Kait Anti-Getaran: Struktur penguncian yang diperkuat mencegah pelepasan yang tidak disengaja di bawah getaran & guncangan berkelanjutan, memecahkan risiko koneksi longgar di lingkungan yang keras.
- Sistem Pencocokan Lengkap: Set lengkap housing + terminal crimp yang kompatibel, pengadaan BOM satu atap, tidak perlu repot mencocokkan komponen secara terpisah.
- Terminal Tembaga Berkas Ganda: Titik kontak ganda yang stabil, resistansi kontak rendah, mempertahankan sirkuit berkelanjutan di bawah siklus termal dan guncangan mekanis.
- Sesuai RoHS & REACH: Siap ekspor global untuk Uni Eropa, Amerika Utara, dan pasar luar negeri lainnya.
Spesifikasi Teknis
| Kategori |
Item |
Spesifikasi |
| Kinerja Listrik |
Arus Terukur |
Hingga 8.5A per pin |
| Tegangan Terukur |
600V AC/DC |
| Resistansi Kontak |
≤20 mΩ |
| Resistansi Isolasi |
≥1000 MΩ |
| Tegangan Tahan |
1000V AC, 1 menit |
| Kinerja Mekanis |
Pitch |
3.0 mm, Baris Ganda |
| Posisi |
4P ~ 24P |
| Siklus Pemasangan |
≥30 siklus |
| Gaya Retensi |
Retensi kait tinggi, anti-pelepasan di bawah getaran |
| Bahan & Pelapisan |
Bahan Rumah |
LCP/PA66, UL94V-0, Bebas Halogen |
| Bahan Terminal |
Paduan Tembaga |
| Opsi Pelapisan |
Timah Matte / Pelapisan Emas Selektif (pada area kontak) |
| Lingkungan |
Suhu Operasi |
-40℃ ~ +105℃ |
| Kepatuhan |
RoHS, REACH, HF |
| Panduan Penyolderan |
Tersedia SMT / Through-hole; Suhu solder maks 260℃, maks 3 detik |
Referensi Silang / Pengganti Alternatif
Alternatif langsung form-fit-function untuk seri Molex 43045 Micro-Fit 3.0. Dipilih secara luas oleh para insinyur sebagai pengganti sumber kedua untuk konektor wire-to-board baris ganda pitch 3.0mm yang setara dengan JST, TE (AMP).
Profil pemasangan, tata letak pin, dan rentang crimp kawat yang sama; tidak perlu desain ulang PCB untuk sebagian besar proyek.
Keunggulan Produk
- Mekanisme penguncian anti-getaran: Memecahkan masalah pelanggan terkait konektor lepas dalam skenario getaran otomotif/industri.
- Plastik bebas halogen UL94V-0: Lulus audit keselamatan kebakaran untuk peralatan rumah tangga, kontrol industri, dan elektronik otomotif.

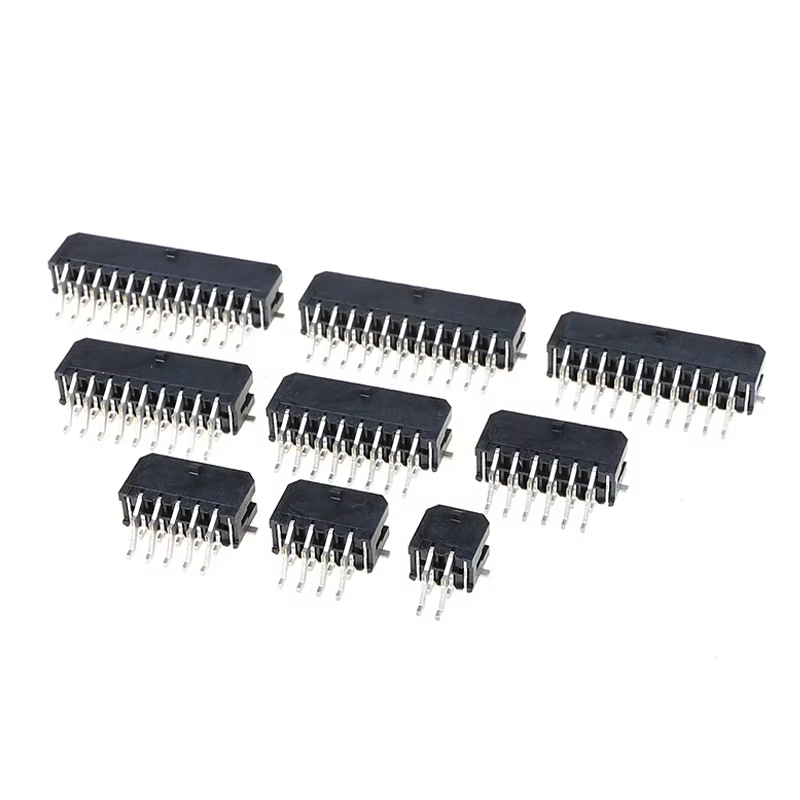

- Rentang lengkap 4P~24P: Seri terpadu, menyederhanakan manajemen BOM dan inventaris.
- Waktu tunggu & harga kompetitif: Siklus produksi singkat dibandingkan merek asli luar negeri.
- Set terminal & rumah yang cocok khusus: Kinerja crimp yang konsisten, mengurangi tingkat kegagalan lapangan.
- Opsi pelapisan fleksibel: Timah untuk sirkuit daya, emas selektif untuk sirkuit sinyal stabilitas tinggi.
Aplikasi
- Elektronik Otomotif: Modul kontrol kendaraan, sensor on-board, BMS, pencahayaan interior
- Peralatan Industri: Drive servo, PLC, catu daya, pengontrol industri
- Peralatan Rumah Tangga: Inverter, papan kontrol rumah pintar, modul daya
- Energi & IoT: Paket baterai, modul pengisian daya, transmisi sinyal otomatisasi
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan khusus & kode batang tersedia berdasarkan permintaan.
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Mendukung sampel gratis / Pengiriman sampel cepat. Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan & penandaan khusus.
Panduan Pemilihan Pelanggan
- Konfirmasi posisi pin: tipe horizontal baris ganda 4P~24P.
- Pilih pelapisan: Timah untuk sirkuit daya; Pelapisan emas direkomendasikan untuk kontak sinyal umur panjang.
- Ukuran kawat: Cocokkan rentang AWG untuk terminal crimp untuk menjamin kekuatan tarik keluar.
- Pemeriksaan lingkungan: Untuk getaran berat, konfirmasikan retensi kait; aplikasi suhu tinggi gunakan rumah LCP.
- Pra-validasi: Pesan sampel gratis untuk pengujian getaran, siklus termal, dan crimp sebelum penguncian desain massal.
- Pemeriksaan pemasangan: Sepenuhnya kompatibel dengan rumah & terminal seri Molex 43045 untuk penggantian langsung.
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan saya katalog untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuatkan produk ini untuk saya?A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Patuhi ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harganya dalam daftar, dan harga selalu berubah karena biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
9. T: Bisakah Anda membuat produk kustom dan pengemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang pengemasan kustom, tidak masalah bagi kami untuk menempatkan logo Anda atau informasi lain pada paket. Hanya perlu dicatat bahwa ini menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
