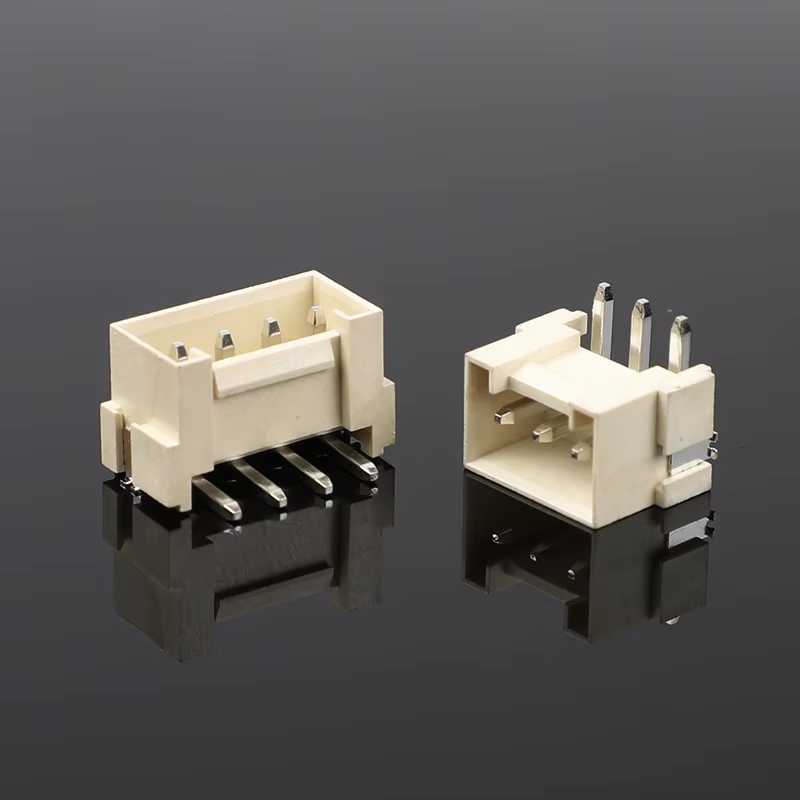

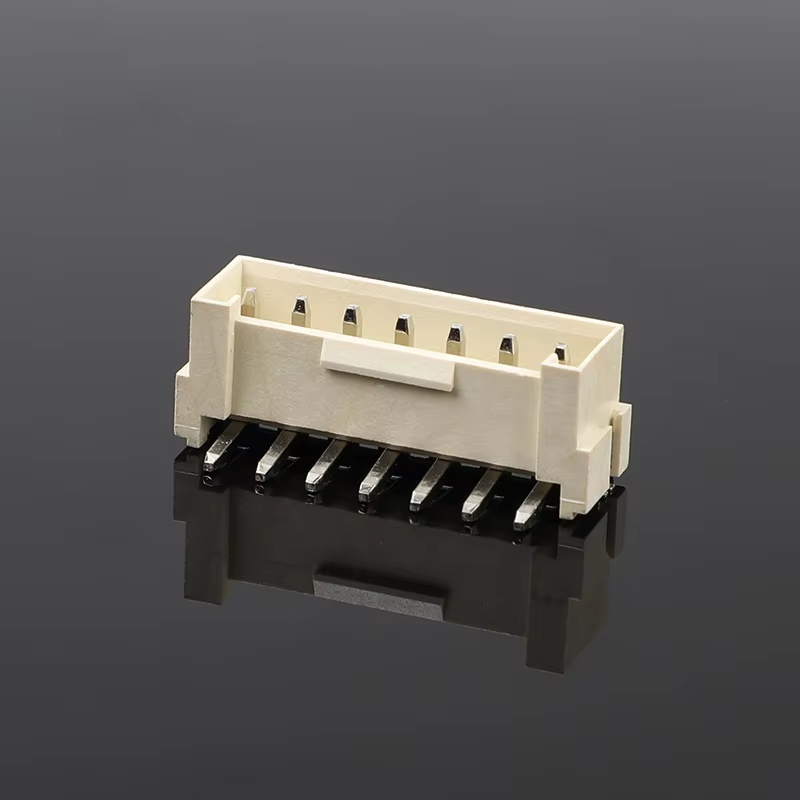

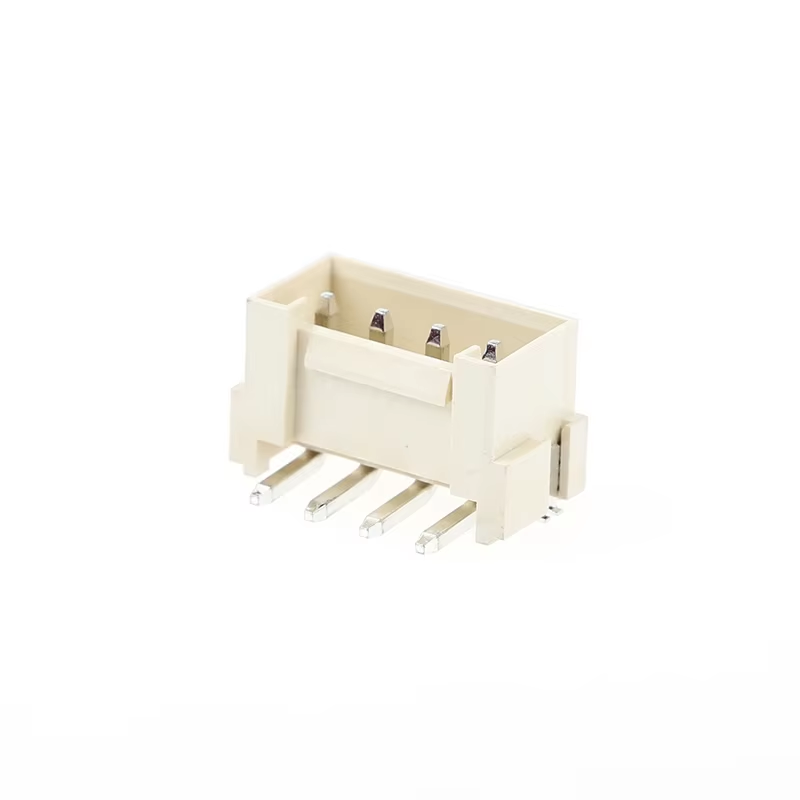

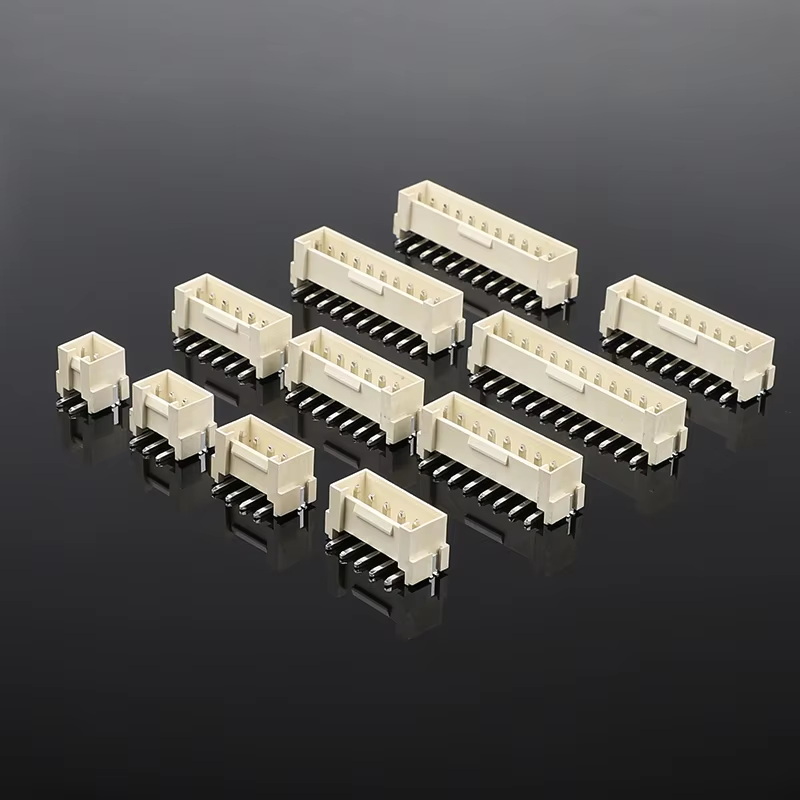

Konektor Baris Ganda Pitch 4.2mm 5557/5569 dengan Pin Gesper Konektor Papan Horizontal Konektor Kabel-ke-Papan
Sorotan Produk
- Pitch: 4.2mm, Baris Ganda, Tipe Horizontal dengan Pin Gesper, Kabel-ke-Papan
- Rumah Tahan Api UL94V-0, Bebas Halogen untuk penggunaan peralatan industri & rumah tangga
- Desain gesper anti-jatuh: Mencegah pelepasan yang tidak disengaja di bawah getaran kuat (lingkungan industri & kendaraan)
- Set pendukung lengkap: Tersedia housing + terminal yang serasi
- Kontak listrik stabil, perakitan & operasi crimping yang mudah
Spesifikasi Teknis
| Item |
Detail |
| Kinerja Listrik |
Arus Terukur: Maks 9A per sirkuit
Tegangan Terukur: 250V AC
Resistansi Kontak: ≤10mΩ
Resistansi Isolasi: ≥1000MΩ
Tegangan Tahan: 1500V AC/menit |
| Kinerja Mekanis |
Pitch: 4.2mm, Baris Ganda
Arah Penyisipan: Colokan horizontal
Siklus Penyambungan: ≥500 kali
Gesper: Gesper pengunci, anti-pelepasan di bawah getaran |
| Bahan & Pelapisan |
Rumah: PBT UL94V-0, Bebas Halogen
Terminal: Paduan tembaga
Pelapisan: Dilapisi timah (pelapisan emas opsional) |
| Kinerja Lingkungan |
Suhu Operasi: -40℃ ~ +105℃
Sesuai RoHS |
| Panduan Penyolderan |
Penyolderan reflow: Maks 260℃, maks 10 detik
Penyolderan gelombang: Maks 250℃ |
Referensi Silang / Pengganti Alternatif
Pengganti yang kompatibel untuk seri JST / Molex / TE AMP:
- JST: Seri EH baris ganda 4.2mm
- Molex: Seri 3901 baris ganda 4.2mm kabel-ke-papan
- TE AMP: Konektor kabel-ke-papan baris ganda pitch 4.2mm
Catatan: Periksa jumlah pin & dimensi mekanis sebelum penggantian langsung.
Fitur Produk
- Gesper pengunci terpasang, anti-pelepasan efektif terhadap getaran & guncangan
- Rumah PBT bebas halogen UL94V-0, ketahanan api tinggi
- Pemasangan papan horizontal, menghemat ruang PCB
- Rumah dan terminal crimping terpisah, perakitan harness kawat yang fleksibel
- Terminal berlapis timah yang stabil, resistansi kontak rendah
Keunggulan Produk
- Gesper pengunci tahan getaran, mengatasi risiko koneksi longgar di lingkungan industri/kendaraan yang keras
- Bahan keselamatan tinggi: UL94V0 + Bebas Halogen, memenuhi standar peralatan & industri yang ketat
- Pasokan set lengkap: housing + terminal tersedia, tidak perlu mencari suku cadang secara terpisah
- Kontrol dimensi yang ketat, kemampuan tukar yang baik dengan merek internasional terkenal
- Alternatif yang hemat biaya tanpa mengorbankan keandalan
Aplikasi
- Peralatan kontrol industri
- Peralatan rumah tangga (kulkas, mesin cuci, oven)
- Harness kawat bantu otomotif
- Catu daya & UPS
- Modul driver LED
- Peralatan instrumen & pengukuran
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan khusus & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia / Pengiriman sampel cepat.Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kawat, pengemasan & penandaan khusus.
- Panduan Pemilihan Pelanggan
Konfirmasikan persyaratan beban PIN & arus
- Verifikasi suhu kerja & tingkat getaran peralatan Anda
- Periksa jejak PCB (colokan horizontal)
- Konfirmasikan persyaratan material: Bebas halogen / peringkat api
- Periksa silang dengan nomor suku cadang merek asli untuk penggantian
- Minta sampel gratis untuk pra-uji sebelum adopsi proyek massal
- FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
A: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya?
A: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
A: Ya, kami menyediakan 5-10 buah sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman.
4. T: Bagaimana dengan waktu pengiriman Anda?
A: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari.
5. T: Bagaimana cara mengirim pesanan saya?
A: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Jenis pembayaran apa yang Anda terima? Bisakah saya membayar RMB?
A: Kami menerima T/T (Transfer Bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
A: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
A: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga.
9. T: Bisakah Anda membuat produk kustom dan kemasan kustom?
A: Ya. Kami telah membuat banyak produk kustom untuk pelanggan kami sebelumnya (terutama harness kawat). Tentang kemasan kustom, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada paket. Hanya perlu dicatat bahwa ini menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
