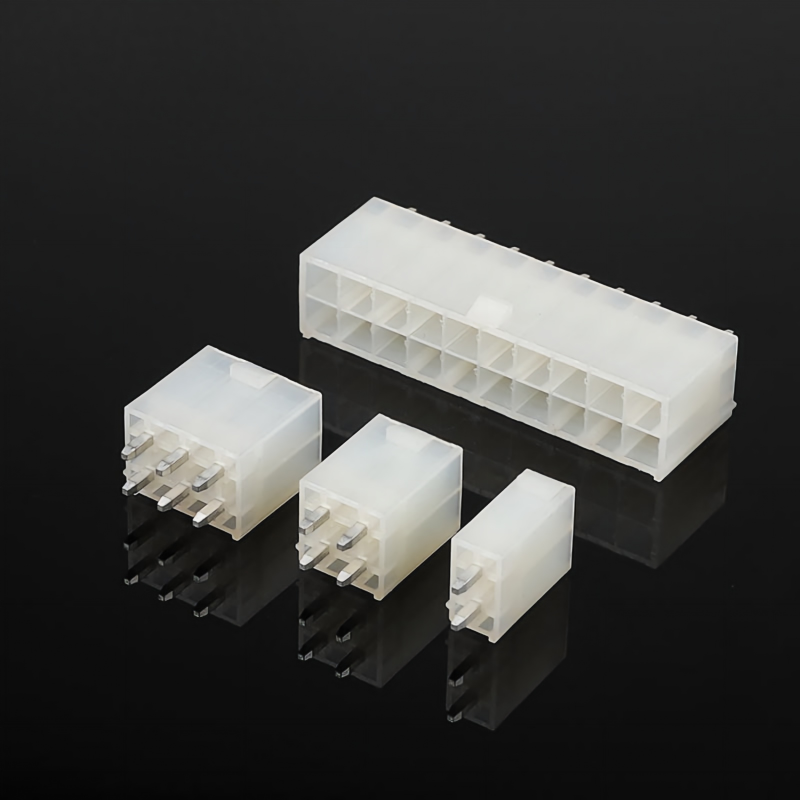

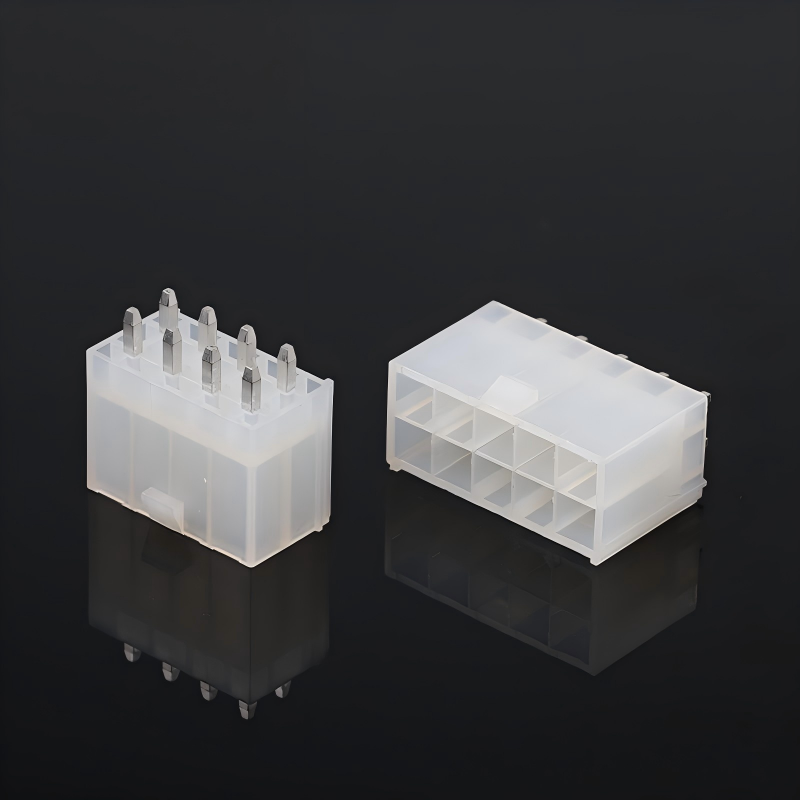

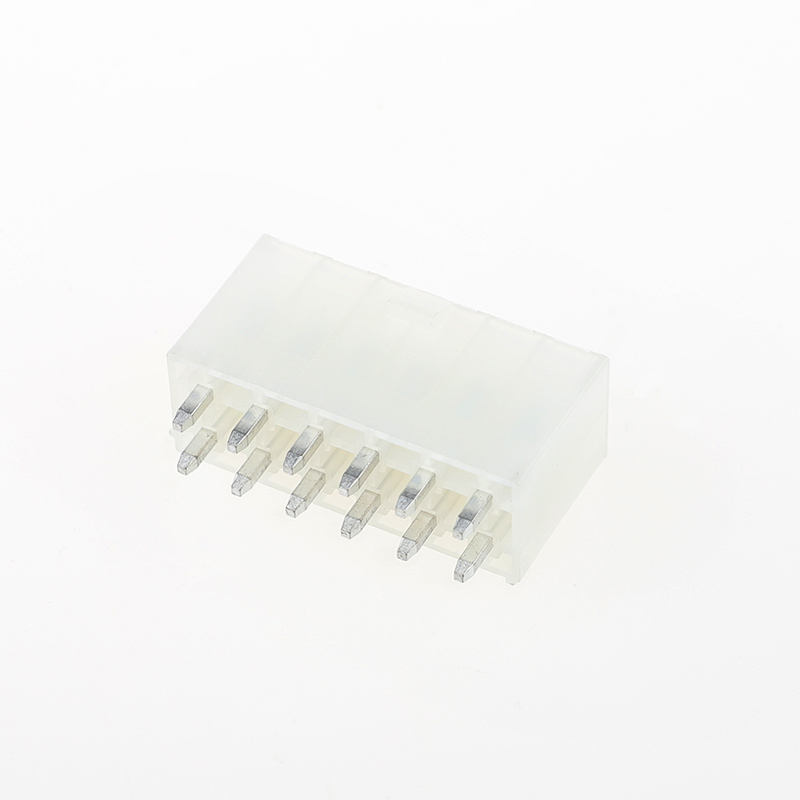

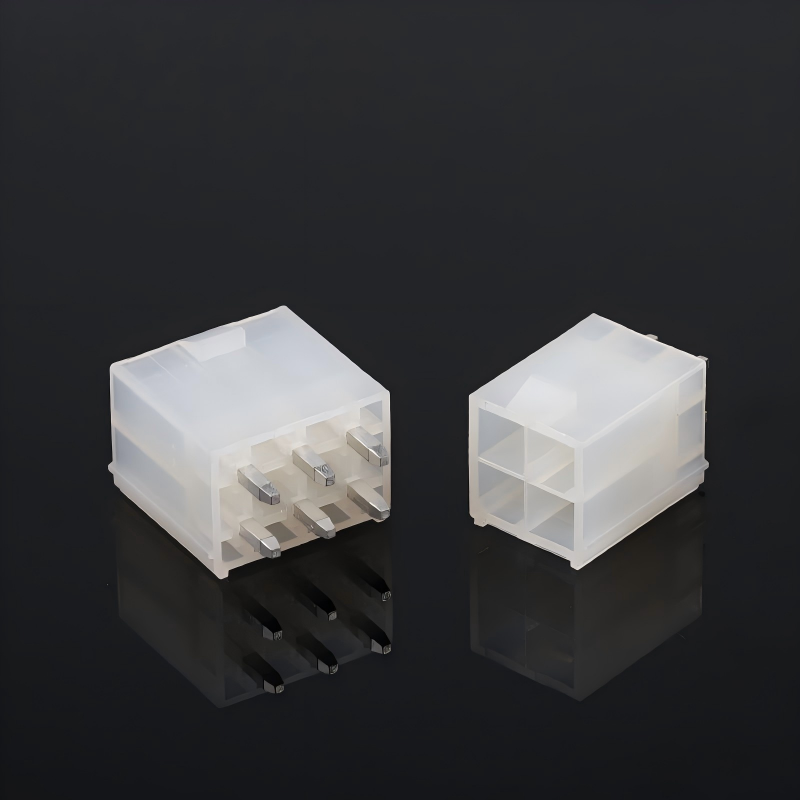

55557 Konektor Kawat-ke-Papan Pitch Vertikal 4.2mm Baris Ganda Pin Lurus Gesper
Sorotan Produk
✅ Pitch: 4.2mm, Baris Ganda, Konektor Kawat-ke-Papan Pin Lurus Vertikal
✅ Rumah Tahan Api UL94V-0, Bebas Halogen untuk peralatan industri & rumah tangga
✅ Gesper pengunci anti-getaran: Mencegah pelepasan yang tidak disengaja di bawah guncangan & getaran berkelanjutan (lingkungan keras industri / kendaraan)
✅ Set lengkap tersedia: Rumah + Terminal Crimping yang cocok dipasok bersama
Spesifikasi Teknis
| Item |
Detail |
| Kinerja Listrik |
Arus Terukur: Maks 5A per sirkuit
Tegangan Terukur: 250V AC
Hambatan Kontak: ≤20mΩ
Hambatan Isolasi: ≥1000MΩ
Tegangan Tahan: 1500V AC selama 1 menit |
| Kinerja Mekanis |
Pitch: 4.2mm
Susunan: Baris Ganda, Pin Lurus Vertikal
Siklus Penyambungan: ≥100 kali
Penahan: Desain gesper pengunci, anti-pelepasan di bawah getaran
Kekuatan Pemasangan/Penarikan: Normal, tidak ada keausan berlebihan |
| Bahan & Pelapisan |
Rumah: Nilon, UL94V-0, Bebas Halogen
Terminal Kontak: Paduan Tembaga
Pelapisan: Pelapisan timah (pelapisan Au opsional) |
| Lingkungan |
Suhu Operasi: -40°C ~ +105°C
Sesuai RoHS |
| Panduan Penyolderan |
Penyolderan reflow: Maks 260°C, maks 10 detik
Penyolderan tangan: Maks 320°C dalam 3 detik |
Referensi Silang / Pengganti Alternatif
Alternatif langsung untuk merek konektor internasional terkenal:
- JST: Seri XH
- Molex: Seri 55557
- TE (AMP): Seri kawat-papan vertikal baris ganda 4.2mm yang setara
Fitur Produk
- Struktur pin lurus vertikal baris ganda pitch 4.2mm, jejak PCB ringkas
- Gesper aman bawaan, anti-lepas di bawah getaran
- Insulator nilon bebas halogen UL94V-0
- Solusi lengkap: rumah + terminal pengadaan satu atap
- Kontak berlapis timah stabil, hambatan kontak rendah
Keunggulan Produk
- Gesper pengunci anti-getaran menyelesaikan masalah pelepasan yang tidak disengaja untuk peralatan industri & on-board
- Tahan api tinggi + bebas halogen, memenuhi standar hijau & keselamatan yang ketat
- Dapat dipertukarkan dengan seri JST/Molex/TE 4.2mm, penggantian drop-in yang mudah tanpa desain ulang PCB
- Kinerja listrik stabil di bawah rentang suhu yang luas
- Pasokan langsung pabrik, layanan kustom yang fleksibel tersedia
Aplikasi
- Peralatan kontrol industri
- Peralatan rumah tangga (kulkas, mesin cuci, AC)
- Elektronik bantu otomotif, modul interior kendaraan
- Catu daya & UPS
- Driver pencahayaan LED
- Instrumen medis & pengukuran
Metode Pengemasan
- Standar: Pengemasan kantong anti-statis
- Opsional: Pengemasan kotak karton putih / netral. Label pengemasan khusus & kode batang tersedia berdasarkan permintaan.
Metode Pembayaran
Tersedia EXW, FOB, CIF, CPT, T/T, L/C
Waktu Tunggu
- Sampel: 3 hari kerja
- Pesanan massal: 1–2 minggu
Sertifikat Pabrik & Layanan Kustom
- Sertifikasi: UL, RoHS, REACH, ISO9001
- MOQ: MOQ rendah untuk item standar
- Kebijakan Sampel: Sampel gratis tersedia / Pengiriman sampel cepat.
- Layanan kustom: Jumlah pin kustom, ketebalan pelapisan, perakitan harness kabel, pengemasan & penandaan khusus.
Panduan Pemilihan Pelanggan
- Konfirmasi jumlah pin & arah pemasangan PCB: Pin lurus vertikal
- Verifikasi arus kerja, tegangan, dan rentang suhu
- Untuk skenario getaran tinggi: Harus menggunakan versi gesper untuk menghindari pelepasan
- Persyaratan bahan hijau: Pilih rumah Bebas Halogen + UL94V-0
- Periksa silang: Pengganti langsung untuk konektor Molex 55557 / JST XH / TE yang setara 4.2mm; verifikasi penetapan pin sebelum penggantian
- Penyolderan: Ikuti profil suhu reflow dengan ketat untuk mencegah pelelehan rumah
FAQ
1. T: Apakah Anda punya katalog? Bisakah Anda mengirimkan katalog kepada saya untuk memeriksa semua produk Anda?
J: Ya, Anda dapat menghubungi kami secara online atau mengirim Email untuk mendapatkan katalog.
2. T: Saya tidak dapat menemukan produk di katalog Anda. Bisakah Anda membuat produk ini untuk saya? J: Katalog kami menampilkan sebagian besar produk kami, tetapi tidak semua. Beri tahu kami produk apa yang Anda butuhkan, dan berapa banyak yang Anda inginkan. Jika kami tidak memilikinya, kami juga dapat merancang dan membuat cetakan baru untuk memproduksinya. Sebagai referensi Anda, membuat cetakan biasa akan memakan waktu sekitar 35-45 hari.
3. T: Bisakah Anda memberikan sampel? Apakah sampel ini gratis?
J: Ya, kami menyediakan 5-10 pcs sampel konektor gratis untuk pengujian. Tetapi Anda harus membayar biaya pengiriman
4. T: Bagaimana dengan waktu pengiriman Anda?
J: Barang stok dikirim dalam 1 hari; barang yang disesuaikan dikirim dalam 5-7 hari
5. T: Bagaimana cara mengirim pesanan saya?
J: Untuk paket kecil, kirimkan melalui Express, seperti DHL, FedEx, UPS, TNT, EMS. Itu adalah layanan Door-to-Door. Untuk paket besar, kami dapat mengirimkannya melalui Udara atau laut. Kami menggunakan karton ekspor standar. Kami bertanggung jawab atas kerusakan produk apa pun yang disebabkan selama pengiriman.
6. T: Pembayaran jenis apa yang Anda terima? Bisakah saya membayar RMB?
J: Kami menerima T/T (Transfer bank), Western Union, dan PayPal. Pastikan kami dapat menerima jumlah yang sama dengan Faktur. Dan Anda dapat membayar dalam RMB. Tidak masalah.
7. T: Bagaimana dengan kontrol kualitas perusahaan Anda?
J: Ikuti ISO9001 dengan ketat. IQC, OQC, IPQC, dan QA menyumbang 10% dari staf kami. Semua produk kami akan diuji oleh CCD.
8. T: Saya memerlukan daftar harga semua produk Anda. Apakah Anda punya daftar harga?
J: Kami tidak memiliki daftar harga semua produk kami. Karena kami memiliki begitu banyak item, tidak mungkin untuk mencantumkan semua harga, dan harga berubah berdasarkan biaya material dan kuantitas. Dan Anda dapat memberi kami daftar semua item yang Anda butuhkan; kami akan mengonfirmasi dengan cermat satu per satu dan memberi Anda spesifikasi dan daftar harga
9. T: Bisakah Anda membuat produk khusus dan kemasan khusus?
J: Ya. Kami telah membuat banyak produk khusus untuk pelanggan kami sebelumnya (terutama harness kabel). Tentang kemasan khusus, tidak masalah; kami dapat menempatkan logo Anda atau informasi lainnya pada paket. Hanya perlu dicatat bahwa ini menimbulkan biaya tambahan.
10. T: Sertifikat apa yang Anda miliki?
J: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, dll.
